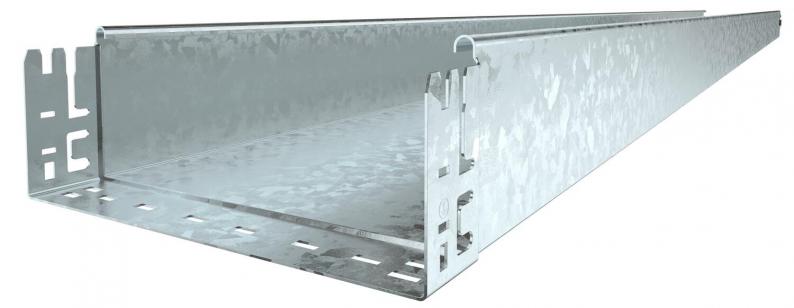

Kabelrenne SKS-Magic® 110 uperforert FT
Type SKSMU 110 FT
Art.nr. 6059853
EAN 4012195834045
Art.nr. / Type
Lengde
Bredde
Høyde
Platetykkelse
kl. VKE: 3 m
3m
m
Beskrivelse
Uperforert kabelrenne med integrert hurtigforbindersystem. Kabelrennens nyttelengde utgjør 3000 mm.
Gjennomgående potensialutjevning er garantert uten ekstra komponenter.
Tekniske data
Mål
| Lengde | 3050 mm |
|---|---|
| Bredde | 100 mm |
| Høyde | 110 mm |
| Mål B | 100 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | nei |
| Utførelse skjøtestykke | Integrert skjøtestykke |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 108 cm² |
| Rustfritt stål, etset | nei |
| Platetykkelse | 1,5 mm |
| Monteringshull i bunnen | nei |
| NATO-hullmønster | nei |
| Nytte- tverrsnitt | 10800 mm² |
| Med overdel | nei |
| I samsvar med ROHS | ja |
| Dimensjon | 110x100x3050 |
| Overflate | Varmgalvanisert (dypp) |
| Materiale | stål |
| Farge | zink |
| Belastningstesttype iht. IEC 61537 | Type II |
| Nyttelengde | 3000 mm |
| Type skjøtestykke til kabelbæresystem | Klikkfeste |
| Produktserie | SKSM-serie |
Belastninger
| Støtteavstand 1,5m | 3 kN/m |
|---|---|
| Støtteavstand 2,0m | 2,4 kN/m |
| Støtteavstand 2,5m | 1,76 kN/m |
| Støtteavstand 3,0m | 1,2 kN/m |
| Støtteavstand 3,5m | 0,84 kN/m |
| Støtteavstand 4,0m | 0,8 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 9,7518 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 9,7518 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Erklæringer (5)
Sertifikater (1)
Veiledninger og hjelp (2)
Produktbilder (2)
3D-data nedlastinger (2)
Utførelser
Type
Lengde
Bredde
Høyde
Opprettholdelse av funksjon
Platetykkelse
Overflate
Materiale
Farge
Art.nr.
SKSMU 110 FT
3050
100
110
nei
1,5
Varmgalvanisert (dypp)
stål
zink
6059853
SKSMU 115 FT
3050
150
110
nei
1,5
Varmgalvanisert (dypp)
stål
zink
6059855
SKSMU 120 FT
3050
200
110
nei
1,5
Varmgalvanisert (dypp)
stål
zink
6059857
SKSMU 130 FT
3050
300
110
nei
1,5
Varmgalvanisert (dypp)
stål
zink
6059859
SKSMU 140 FT
3050
400
110
nei
1,5
Varmgalvanisert (dypp)
stål
zink
6059861
SKSMU 150 FT
3050
500
110
nei
1,5
Varmgalvanisert (dypp)
stål
zink
6059863
SKSMU 160 FT
3050
600
110
nei
1,5
Varmgalvanisert (dypp)
stål
zink
6059865
Bredde
SKSMU 110 FT
Art.nr.
6059853
Lengde
3050
Bredde
100
Høyde
110
Opprettholdelse av funksjon
nei
Platetykkelse
1,5
Overflate
Varmgalvanisert (dypp)
Materiale
stål
Farge
zink
SKSMU 115 FT
Art.nr.
6059855
Lengde
3050
Bredde
150
Høyde
110
Opprettholdelse av funksjon
nei
Platetykkelse
1,5
Overflate
Varmgalvanisert (dypp)
Materiale
stål
Farge
zink
SKSMU 120 FT
Art.nr.
6059857
Lengde
3050
Bredde
200
Høyde
110
Opprettholdelse av funksjon
nei
Platetykkelse
1,5
Overflate
Varmgalvanisert (dypp)
Materiale
stål
Farge
zink
SKSMU 130 FT
Art.nr.
6059859
Lengde
3050
Bredde
300
Høyde
110
Opprettholdelse av funksjon
nei
Platetykkelse
1,5
Overflate
Varmgalvanisert (dypp)
Materiale
stål
Farge
zink
SKSMU 140 FT
Art.nr.
6059861
Lengde
3050
Bredde
400
Høyde
110
Opprettholdelse av funksjon
nei
Platetykkelse
1,5
Overflate
Varmgalvanisert (dypp)
Materiale
stål
Farge
zink
SKSMU 150 FT
Art.nr.
6059863
Lengde
3050
Bredde
500
Høyde
110
Opprettholdelse av funksjon
nei
Platetykkelse
1,5
Overflate
Varmgalvanisert (dypp)
Materiale
stål
Farge
zink
SKSMU 160 FT
Art.nr.
6059865
Lengde
3050
Bredde
600
Høyde
110
Opprettholdelse av funksjon
nei
Platetykkelse
1,5
Overflate
Varmgalvanisert (dypp)
Materiale
stål
Farge
zink
