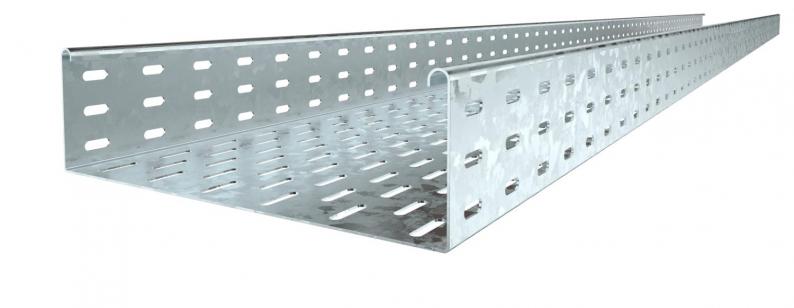

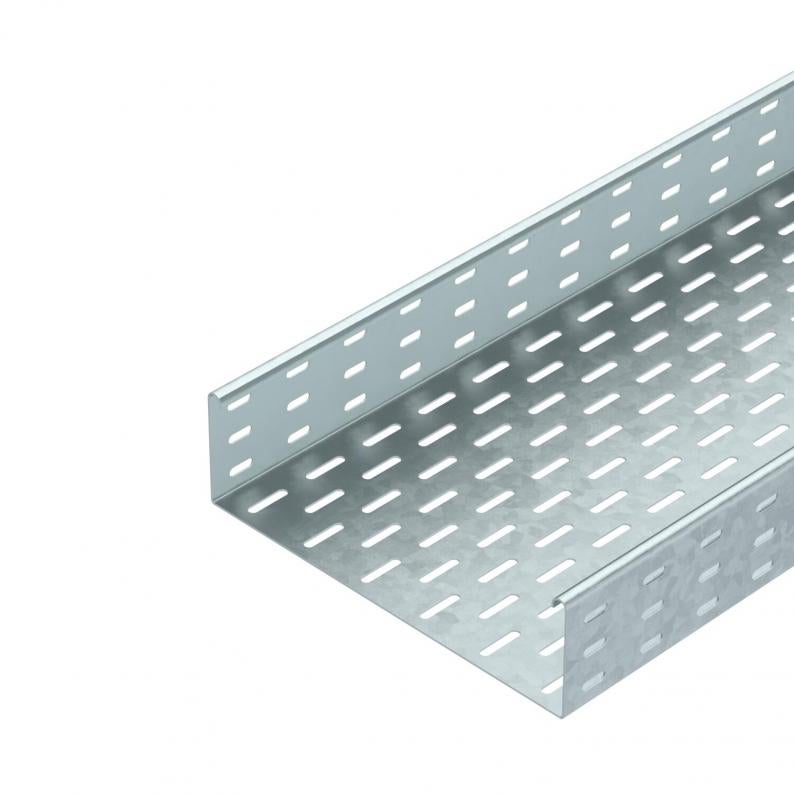

Kabelrenne SKS 85 FT
Type SKS 830 FT
Art.nr. 6058663
EAN 4012196061570
Art.nr. / Type
6058663 / SKS 830 FT
Lengde
3000 mm
Bredde
300 mm
Opprettholdelse av funksjon
nei
Platetykkelse
1,5 mm
Overflate
Varmgalvanisert (dypp)
Materiale
stål
kl. VKE: 3 m
3m
m
Beskrivelse
SKS 85 = Kraftig kabelrennesystem med 85 mm sidehøyde.
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.
Tekniske data

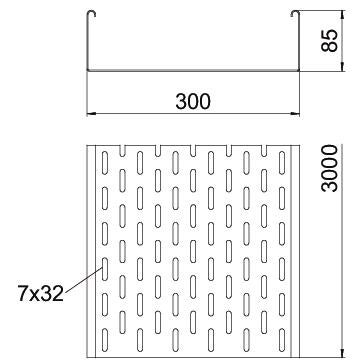

Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 300 mm |
| Høyde | 85 mm |
| Mål B | 300 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Utførelse skjøtestykke | Uten skjøtestykke |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 253 cm² |
| Rustfritt stål, etset | nei |
| Platetykkelse | 1,5 mm |
| Monteringshull i bunnen | ja |
| NATO-hullmønster | nei |
| Nytte- tverrsnitt | 25300 mm² |
| Med overdel | nei |
| Mål | 85 x 300 |
| I samsvar med ROHS | ja |
| Dimensjon | 85x300x3000 |
| Overflate | Varmgalvanisert (dypp) |
| Materiale | stål |
| Farge | zink |
| Belastningstesttype iht. IEC 61537 | Type II |
| Type skjøtestykke til kabelbæresystem | med skruer |
| Produktserie | SKS-serie |
Belastninger
| Støtteavstand 1,5m | 2,8 kN/m |
|---|---|
| Støtteavstand 2,0m | 2,25 kN/m |
| Støtteavstand 2,5m | 1,5 kN/m |
| Støtteavstand 3,0m | 0,75 kN/m |

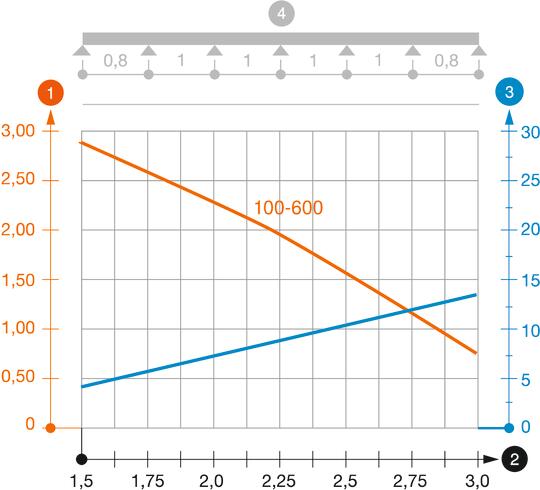

Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 12,5603 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 12,5603 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
