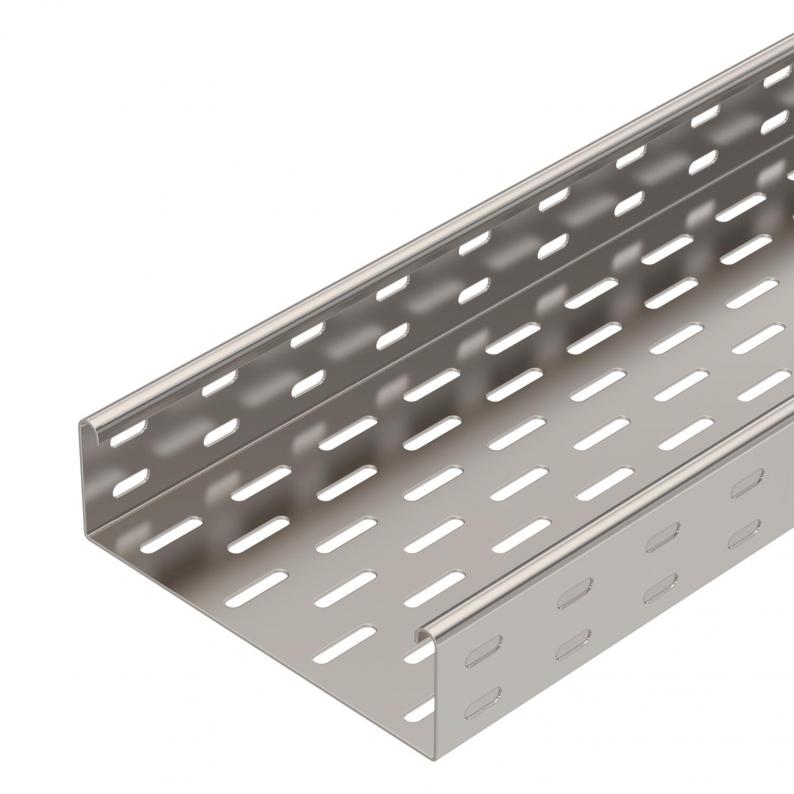

Kabelrenne SKS 60 A4
Type SKS 620 A4
Art.nr. 6056755
EAN 4012196044887
Art.nr. / Type
Lengde
Bredde
Platetykkelse
kl. VKE: 3 m
3m
m
Beskrivelse
SKS 60 = Kraftig kabelrennesystem med 60 mm sidehøyde.
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.
Kabelrenne type SKS kan også brukes til nødstrømformål (opprettholdelse av funksjon). Flere opplysninger, se BBS brannvernsystemer. Kabelrennen festes til utliggeren med skruer type FRS M6 x 12.
Tekniske data

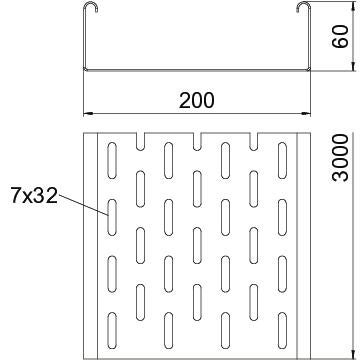

Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 200 mm |
| Høyde | 60 mm |
| Mål B | 200 mm |
| Mål W | 200 mm |
Tekniske data
| Opprettholdelse av funksjon | ja |
|---|---|
| Sidehull | ja |
| Utførelse skjøtestykke | Uten skjøtestykke |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 118 cm² |
| Rustfritt stål, etset | nei |
| Platetykkelse | 1,5 mm |
| Monteringshull i bunnen | ja |
| NATO-hullmønster | nei |
| Nytte- tverrsnitt | 11800 mm² |
| Med overdel | nei |
| I samsvar med ROHS | ja |
| Dimensjon | 60x200x3000 |
| Overflate | Blank, etterbehandlet |
| Materiale | spesialstål, rustfritt 1.4571 |
| Farge | spesialstål |
| Belastningstesttype iht. IEC 61537 | Type II |
| Type skjøtestykke til kabelbæresystem | med skruer |
| Produktserie | SKS-serie |
Belastninger
| Støtteavstand 1,5m | 2,65 kN/m |
|---|---|
| Støtteavstand 2,0m | 1,8 kN/m |
| Støtteavstand 2,5m | 1,15 kN/m |
| Støtteavstand 3,0m | 0,5 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 19,4651 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 19,4651 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (3)
Erklæringer (5)
Sertifikater (1)
Veiledninger og hjelp (3)
Produktbilder (3)
3D-data nedlastinger (2)
Utførelser
Type
Lengde
Bredde
Opprettholdelse av funksjon
Platetykkelse
Overflate
Materiale
Art.nr.
SKS 620 A4
3000
200
ja
1,5
Blank, etterbehandlet
spesialstål, rustfritt 1.4571
6056755
SKS 630 A4
3000
300
ja
1,5
Blank, etterbehandlet
spesialstål, rustfritt 1.4571
6056757
Bredde
SKS 620 A4
Art.nr.
6056755
Lengde
3000
Bredde
200
Opprettholdelse av funksjon
ja
Platetykkelse
1,5
Overflate
Blank, etterbehandlet
Materiale
spesialstål, rustfritt 1.4571
SKS 630 A4
Art.nr.
6056757
Lengde
3000
Bredde
300
Opprettholdelse av funksjon
ja
Platetykkelse
1,5
Overflate
Blank, etterbehandlet
Materiale
spesialstål, rustfritt 1.4571
