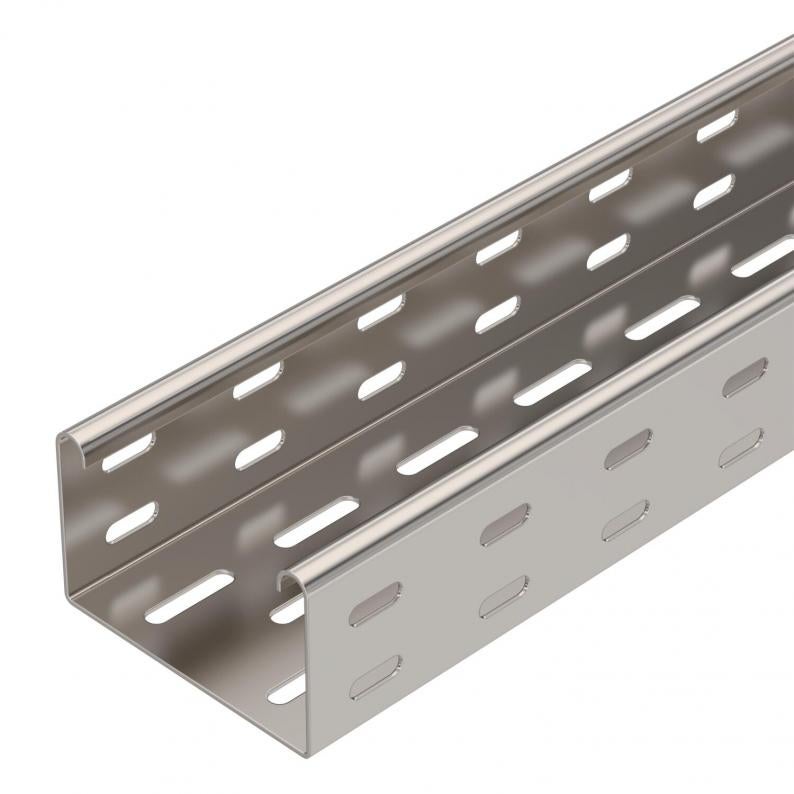

Kabelrenne SKS 60 A2
Type SKS 610 A2
Art.nr. 6056735
EAN 4012196120550
Art.nr. / Type
Lengde
Bredde
Platetykkelse
kl. VKE: 3 m
3m
m
Beskrivelse
SKS 60 = Kraftig kabelrennesystem med 60 mm sidehøyde.
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.
Skjøtedeler må bestilles separat etter behov.
Tekniske data

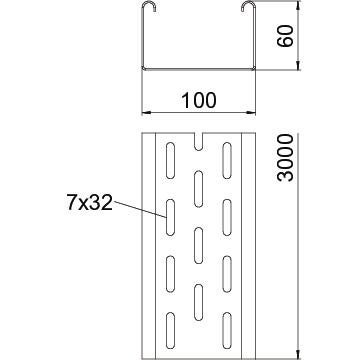

Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 100 mm |
| Høyde | 60 mm |
| Mål B | 100 mm |
| Mål W | 100 mm |
Tekniske data
| Opprettholdelse av funksjon | ja |
|---|---|
| Sidehull | ja |
| Utførelse skjøtestykke | Uten skjøtestykke |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 58 cm² |
| Rustfritt stål, etset | nei |
| Platetykkelse | 1,5 mm |
| Monteringshull i bunnen | ja |
| NATO-hullmønster | nei |
| Nytte- tverrsnitt | 5800 mm² |
| Med overdel | nei |
| I samsvar med ROHS | ja |
| Dimensjon | 60x100x3000 |
| Overflate | Blank, etterbehandlet |
| Materiale | spesialstål, rustfritt 1.4301 |
| Farge | spesialstål |
| Belastningstesttype iht. IEC 61537 | Type II |
| Type skjøtestykke til kabelbæresystem | med skruer |
| Produktserie | SKS-serie |
Belastninger
| Støtteavstand 1,5m | 2,65 kN/m |
|---|---|
| Støtteavstand 2,0m | 1,8 kN/m |
| Støtteavstand 2,5m | 1,15 kN/m |
| Støtteavstand 3,0m | 0,5 kN/m |

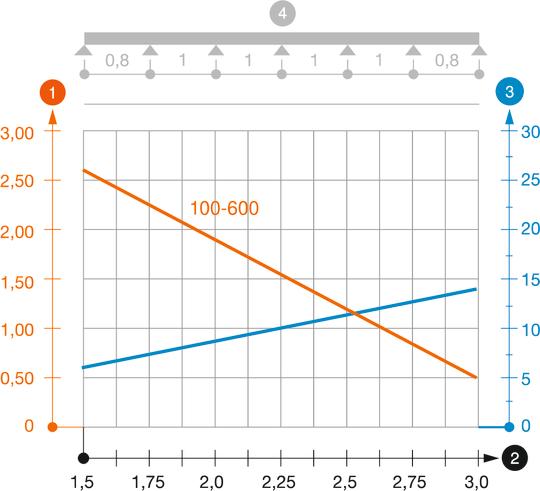

Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 13,8247 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 13,8247 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (3)
Erklæringer (5)
Sertifikater (1)
Veiledninger og hjelp (3)
Produktbilder (3)
3D-data nedlastinger (2)
Utførelser
Type
Lengde
Bredde
Opprettholdelse av funksjon
Platetykkelse
Overflate
Materiale
Art.nr.
SKS 610 A2
3000
100
ja
1,5
Blank, etterbehandlet
spesialstål, rustfritt 1.4301
6056735
SKS 620 A2
3000
200
ja
1,5
Blank, etterbehandlet
spesialstål, rustfritt 1.4301
6056737
SKS 630 A2
3000
300
ja
1,5
Blank, etterbehandlet
spesialstål, rustfritt 1.4301
6056739
Bredde
SKS 610 A2
Art.nr.
6056735
Lengde
3000
Bredde
100
Opprettholdelse av funksjon
ja
Platetykkelse
1,5
Overflate
Blank, etterbehandlet
Materiale
spesialstål, rustfritt 1.4301
SKS 620 A2
Art.nr.
6056737
Lengde
3000
Bredde
200
Opprettholdelse av funksjon
ja
Platetykkelse
1,5
Overflate
Blank, etterbehandlet
Materiale
spesialstål, rustfritt 1.4301
SKS 630 A2
Art.nr.
6056739
Lengde
3000
Bredde
300
Opprettholdelse av funksjon
ja
Platetykkelse
1,5
Overflate
Blank, etterbehandlet
Materiale
spesialstål, rustfritt 1.4301
