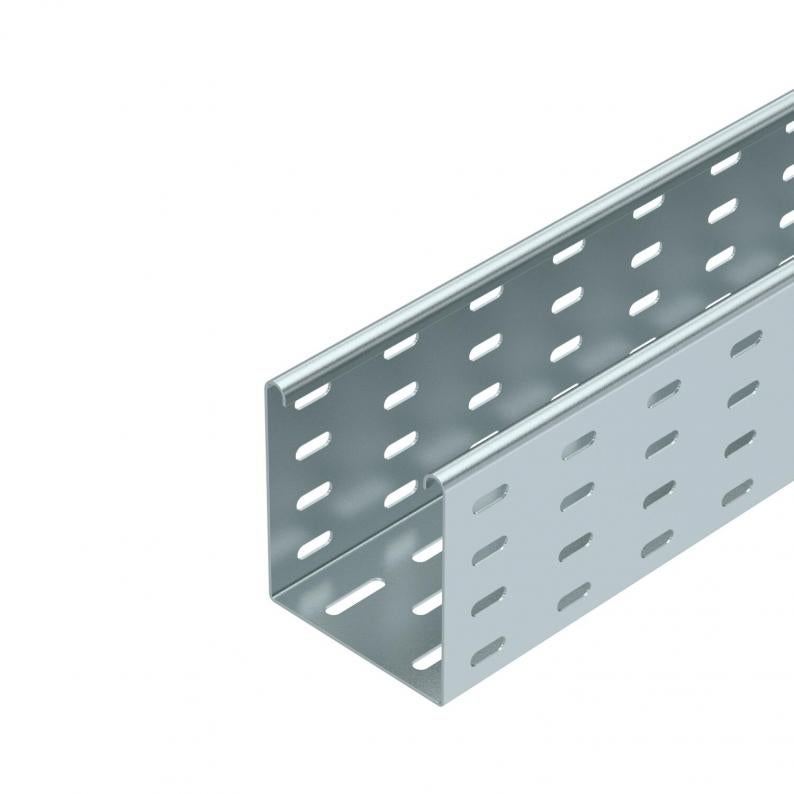

Kabelrenne SKS 110 FS
Type SKS 110 FS
Art.nr. 6061109
EAN 4012196062171
Art.nr. / Type
Lengde
Bredde
Platetykkelse
kl. VKE: 3 m
3m
m
Beskrivelse
SKS 110 = Kraftig kabelrennesystem med 110 mm sidehøyde.
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.
Tekniske data

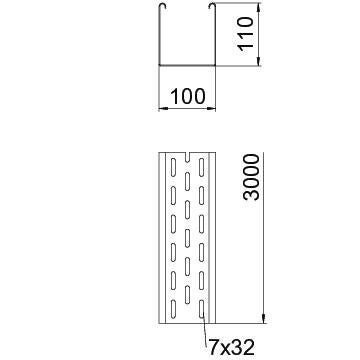

Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 100 mm |
| Høyde | 110 mm |
| Mål W | 100 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Utførelse skjøtestykke | Uten skjøtestykke |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 108 cm² |
| Rustfritt stål, etset | nei |
| Platetykkelse | 1,5 mm |
| Monteringshull i bunnen | ja |
| NATO-hullmønster | nei |
| Nytte- tverrsnitt | 10800 mm² |
| Med overdel | nei |
| Mål | 110 x 100 |
| I samsvar med ROHS | ja |
| Dimensjon | 110x100x3000 |
| Overflate | kontinuerlig galvanisert |
| Materiale | stål |
| Farge | zink |
| Belastningstesttype iht. IEC 61537 | Type II |
| Type skjøtestykke til kabelbæresystem | med skruer |
| Produktserie | SKS-serie |
Belastninger
| Støtteavstand 1,5m | 3 kN/m |
|---|---|
| Støtteavstand 2,0m | 2,4 kN/m |
| Støtteavstand 2,5m | 1,76 kN/m |
| Støtteavstand 3,0m | 1,2 kN/m |
| Støtteavstand 3,5m | 0,84 kN/m |
| Støtteavstand 4,0m | 0,8 kN/m |

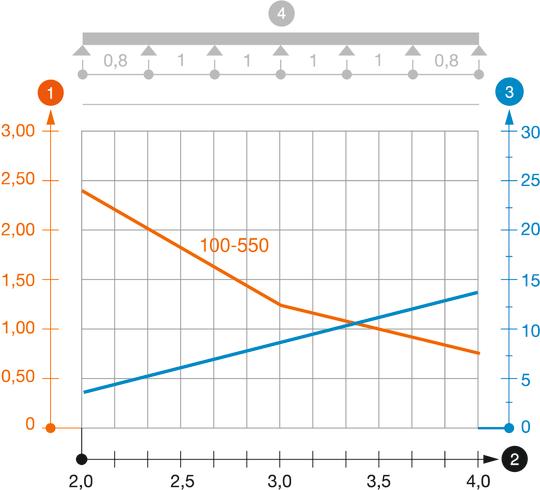

Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 9,7093 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 9,7093 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Erklæringer (5)
Sertifikater (1)
Veiledninger og hjelp (3)
Produktbilder (3)
3D-data nedlastinger (2)
Utførelser
Type
Lengde
Bredde
Opprettholdelse av funksjon
Platetykkelse
Overflate
Materiale
Art.nr.
SKS 110 FS
3000
100
nei
1,5
kontinuerlig galvanisert
stål
6061109
SKS 130 FS
3000
300
nei
1,5
kontinuerlig galvanisert
stål
6061303
SKS 140 FS
3000
400
nei
1,5
kontinuerlig galvanisert
stål
6061400
Bredde
SKS 110 FS
Art.nr.
6061109
Lengde
3000
Bredde
100
Opprettholdelse av funksjon
nei
Platetykkelse
1,5
Overflate
kontinuerlig galvanisert
Materiale
stål
SKS 130 FS
Art.nr.
6061303
Lengde
3000
Bredde
300
Opprettholdelse av funksjon
nei
Platetykkelse
1,5
Overflate
kontinuerlig galvanisert
Materiale
stål
SKS 140 FS
Art.nr.
6061400
Lengde
3000
Bredde
400
Opprettholdelse av funksjon
nei
Platetykkelse
1,5
Overflate
kontinuerlig galvanisert
Materiale
stål
