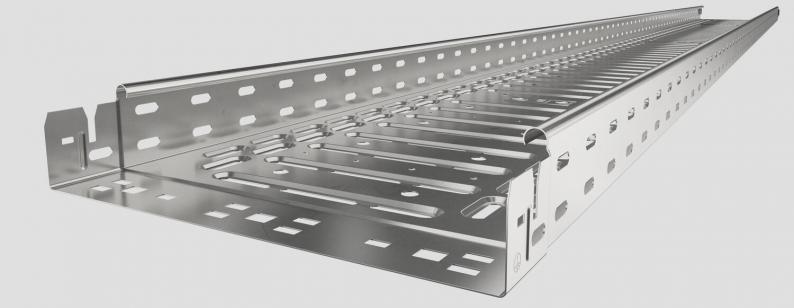

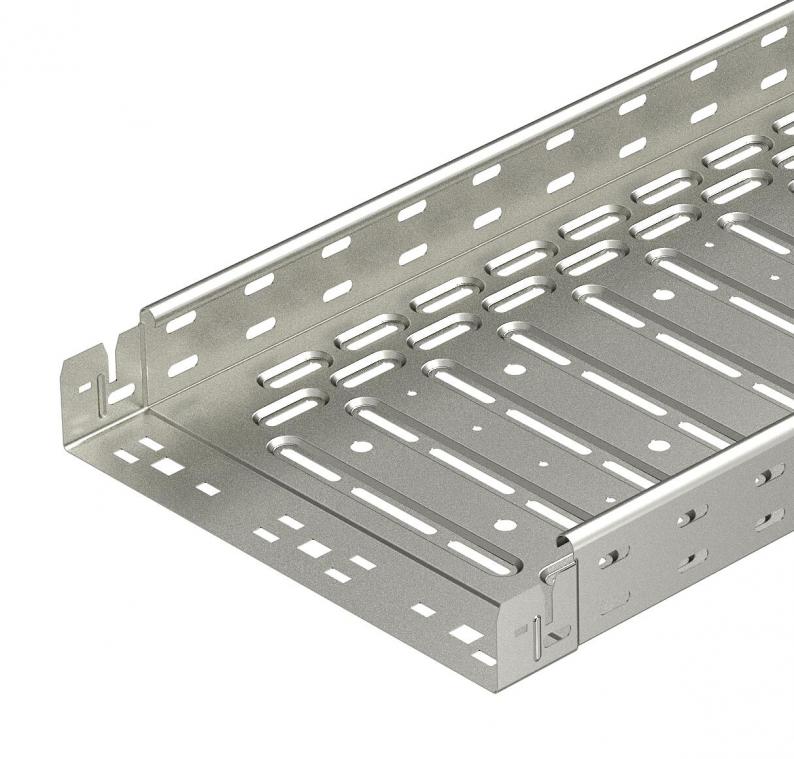

Kabelrenne RKS-Magic® 60 A4
Type RKSM 630 A4
Art.nr. 6047657
EAN 4012195706199
Art.nr. / Type
Lengde
Bredde
Høyde
Opprettholdelse av funksjon
Platetykkelse
kl. VKE: 3 m
3m
m
Beskrivelse
Kabelrenne med integrert hurtigfestesystem. Kabelrennens nyttelengde utgjør 3000 mm.
Kabelrennen har sideperforeringer på 7 x 20 mm, for installasjon av ekstra tilkoblings- og monteringskomponenter.
Hull for direkte oppheng med gjengestang har en diameter på 11mm
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.
Kabelrennen har sideperforeringer på 7 x 20 mm, for installasjon av ekstra tilkoblings- og monteringskomponenter.
Hull for direkte oppheng med gjengestang har en diameter på 11mm
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.
Gjennomgående potensialutjevning er garantert uten ekstra komponenter.
Tekniske data
Mål
| Lengde | 3050 mm |
|---|---|
| Bredde | 300 mm |
| Høyde | 60 mm |
| Mål y | 250 mm |
| Mål B | 300 mm |
| Mål t | 100 mm |
| Mål x | 200 mm |
Tekniske data
| Opprettholdelse av funksjon | ja |
|---|---|
| Sidehull | ja |
| Utførelse skjøtestykke | Integrert skjøtestykke |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 178 cm² |
| Rustfritt stål, etset | nei |
| Platetykkelse | 0,75 mm |
| Monteringshull i bunnen | ja |
| NATO-hullmønster | nei |
| Nytte- tverrsnitt | 17800 mm² |
| Med overdel | nei |
| I samsvar med ROHS | ja |
| Bunnperforering | 1 |
| Dimensjon | 60x300x3050 |
| Overflate | Blank, etterbehandlet |
| Materiale | spesialstål, rustfritt 1.4571 |
| Farge | spesialstål |
| Brannsikring | Opprettholdelse av funksjon kabelspesifikk bærekonstruksjon |
| Magnetisk skjermdemping med lokk | 50 dB |
| Magnetisk skjermdemping uten lokk | 20 dB |
| Belastningstesttype iht. IEC 61537 | Type II |
| Nyttelengde | 3000 mm |
| Type skjøtestykke til kabelbæresystem | Klikkfeste |
| Produktserie | RKSM-Serie |
Belastninger
| Støtteavstand 1,0m | 1,2 kN/m |
|---|---|
| Støtteavstand 1,5m | 0,9 kN/m |
| Støtteavstand 2,0m | 0,6 kN/m |
| Støtteavstand 2,5m | 0,4 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 13,64 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 13,64 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (6)
Erklæringer (5)
Sertifikater (3)
Veiledninger og hjelp (2)
Produktbilder (3)
3D-data nedlastinger (2)
Utførelser
Type
Lengde
Bredde
Høyde
Opprettholdelse av funksjon
Platetykkelse
Overflate
Materiale
Farge
Art.nr.
RKSM 610 A4
3050
100
60
ja
0,75
Blank, etterbehandlet
spesialstål, rustfritt 1.4571
spesialstål
6047614
RKSM 620 A4
3050
200
60
ja
0,75
Blank, etterbehandlet
spesialstål, rustfritt 1.4571
spesialstål
6047641
RKSM 630 A4
3050
300
60
ja
0,75
Blank, etterbehandlet
spesialstål, rustfritt 1.4571
spesialstål
6047657
RKSM 640 A4
3050
400
60
nei
0,9
Blank, etterbehandlet
spesialstål, rustfritt 1.4571
spesialstål
6047692
RKSM 650 A4
3050
500
60
nei
0,9
Blank, etterbehandlet
spesialstål, rustfritt 1.4571
spesialstål
6047722
RKSM 660 A4
3050
600
60
nei
0,9
Blank, etterbehandlet
spesialstål, rustfritt 1.4571
spesialstål
6047738
