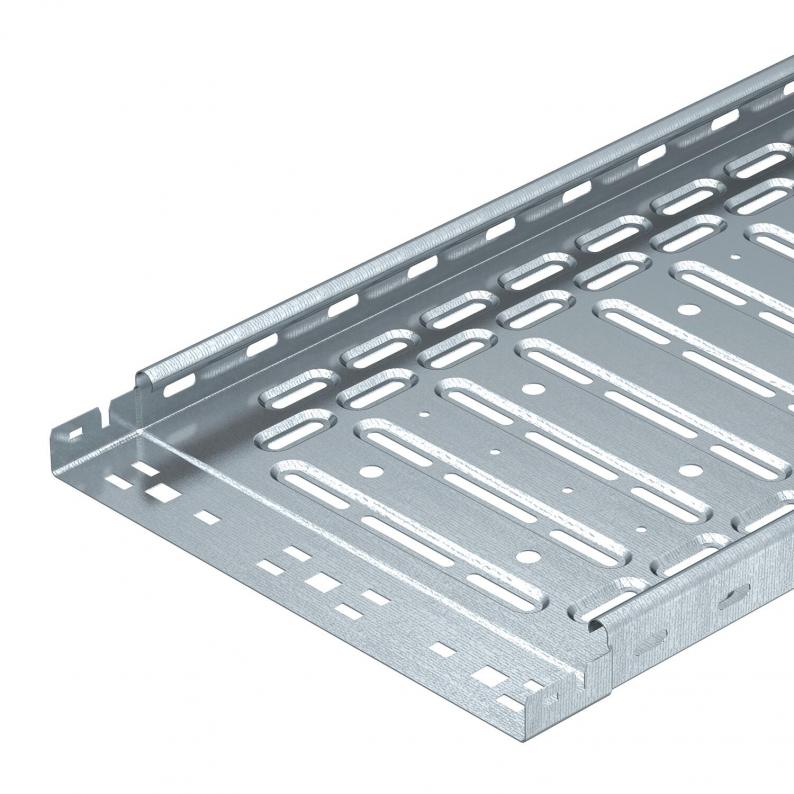

Kabelrenne RKS-Magic® 35 FS
Type RKSM 310 FS
Art.nr. 6047417
EAN 4012195390848
Art.nr. / Type / E-nr.
Lengde
Bredde
Høyde
Platetykkelse
kl. VKE: 3 m
3m
m
Beskrivelse
Kabelrenne med integrert hurtigfestesystem. Kabelrennens nyttelengde utgjør 3000 mm.
Kabelrennen har sideperforeringer på 7 x 20 mm, for installasjon av ekstra tilkoblings- og monteringskomponenter.
Hull for direkte oppheng med gjengestang, har en diameter på 11mm
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.
Kabelrennen har sideperforeringer på 7 x 20 mm, for installasjon av ekstra tilkoblings- og monteringskomponenter.
Hull for direkte oppheng med gjengestang, har en diameter på 11mm
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.
Gjennomgående potensialutjevning er garantert uten ekstra komponenter.
Tekniske data
Mål
| Lengde | 3050 mm |
|---|---|
| Bredde | 100 mm |
| Høyde | 35 mm |
| Mål y | 50 mm |
| Mål B | 100 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Utførelse skjøtestykke | Integrert skjøtestykke |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 33 cm² |
| Rustfritt stål, etset | nei |
| Platetykkelse | 0,75 mm |
| Monteringshull i bunnen | ja |
| NATO-hullmønster | nei |
| Nytte- tverrsnitt | 3300 mm² |
| Med overdel | nei |
| I samsvar med ROHS | ja |
| Bunnperforering | 1 |
| Dimensjon | 35x100x3050 |
| Overflate | kontinuerlig galvanisert |
| Materiale | stål |
| Farge | zink |
| Magnetisk skjermdemping med lokk | 50 dB |
| Magnetisk skjermdemping uten lokk | 20 dB |
| Belastningstesttype iht. IEC 61537 | Type II |
| Nyttelengde | 3000 mm |
| Type skjøtestykke til kabelbæresystem | Klikkfeste |
| Produktserie | RKSM-Serie |
Belastninger
| Støtteavstand 1,0m | 1,1 kN/m |
|---|---|
| Støtteavstand 1,5m | 0,5 kN/m |
| Støtteavstand 2,0m | 0,3 kN/m |
| Støtteavstand 2,5m | 0,15 kN/m |
| Støtteavstand 3,0m | 0,1 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 2,5373 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 2,5373 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (1)
Erklæringer (5)
Sertifikater (1)
Veiledninger og hjelp (2)
Produktbilder (3)
3D-data nedlastinger (2)
Utførelser
Type
Lengde
Bredde
Høyde
Opprettholdelse av funksjon
Platetykkelse
Overflate
Materiale
Farge
Art.nr.
RKSM 310 FS
3050
100
35
nei
0,75
kontinuerlig galvanisert
stål
zink
6047417
RKSM 320 FS
3050
200
35
nei
0,75
kontinuerlig galvanisert
stål
zink
6047433
RKSM 330 FS
3050
300
35
nei
0,75
kontinuerlig galvanisert
stål
zink
6047460
Bredde
RKSM 310 FS
Art.nr.
6047417
Lengde
3050
Bredde
100
Høyde
35
Opprettholdelse av funksjon
nei
Platetykkelse
0,75
Overflate
kontinuerlig galvanisert
Materiale
stål
Farge
zink
RKSM 320 FS
Art.nr.
6047433
Lengde
3050
Bredde
200
Høyde
35
Opprettholdelse av funksjon
nei
Platetykkelse
0,75
Overflate
kontinuerlig galvanisert
Materiale
stål
Farge
zink
RKSM 330 FS
Art.nr.
6047460
Lengde
3050
Bredde
300
Høyde
35
Opprettholdelse av funksjon
nei
Platetykkelse
0,75
Overflate
kontinuerlig galvanisert
Materiale
stål
Farge
zink
