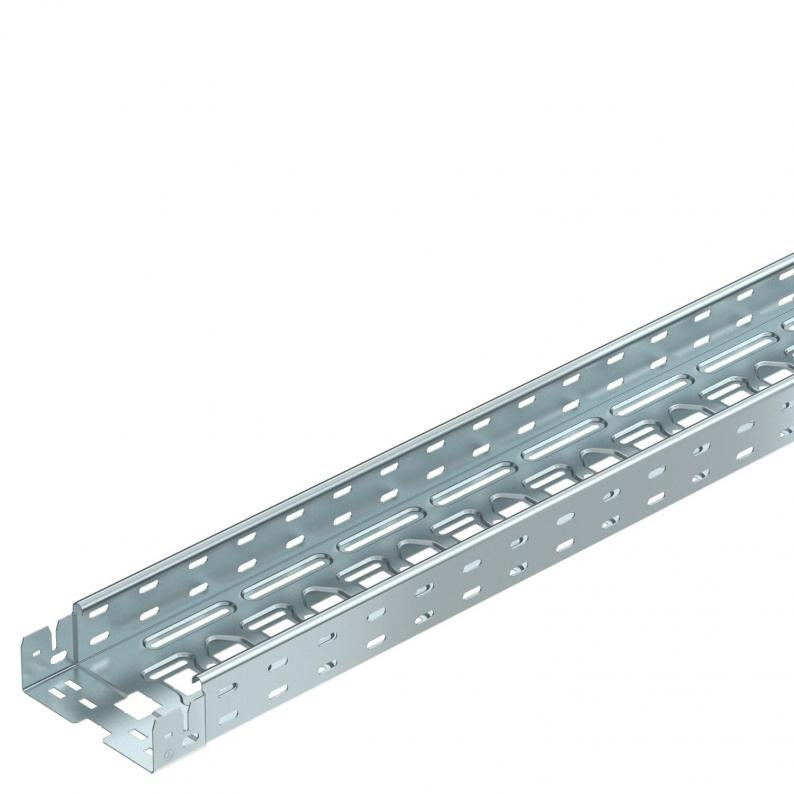

Kabelrenne MKS-Magic® 60 FS
Type MKSM 615 FS
Art.nr. 6059002
EAN 4012195829935
Art.nr. / Type / E-nr.
Lengde
Bredde
Høyde
Platetykkelse
kl. VKE: 3 m
3m
m
Beskrivelse
Kabelrenne med integrert hurtigfestesystem. Kabelrennens nyttelengde utgjør 3000 mm.
Kabelrennen har sideperforeringer på 7 x 20 mm, for installasjon av ekstra tilkoblings- og monteringskomponenter.
Kabelrenne fra 200 mm med 30% perforering, er egnet for bruk under sprinkleranlegg i henhold til VdS retningslinje 2092.
Kabelrennen har sideperforeringer på 7 x 20 mm, for installasjon av ekstra tilkoblings- og monteringskomponenter.
Kabelrenne fra 200 mm med 30% perforering, er egnet for bruk under sprinkleranlegg i henhold til VdS retningslinje 2092.
Gjennomgående potensialutjevning er garantert uten ekstra komponenter.
Tekniske data
Mål
| Lengde | 3050 mm |
|---|---|
| Bredde | 150 mm |
| Høyde | 60 mm |
| Mål y | 112 mm |
| Mål L | 30 mm |
| Mål B | 150 mm |
| Mål x | 46 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Utførelse skjøtestykke | Integrert skjøtestykke |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 88 cm² |
| Rustfritt stål, etset | nei |
| Platetykkelse | 1 mm |
| Monteringshull i bunnen | ja |
| NATO-hullmønster | nei |
| Nytte- tverrsnitt | 8800 mm² |
| Med overdel | nei |
| I samsvar med ROHS | ja |
| Dimensjon | 60x150x3050 |
| Overflate | kontinuerlig galvanisert |
| Materiale | stål |
| Farge | zink |
| Magnetisk skjermdemping med lokk | 50 dB |
| Magnetisk skjermdemping uten lokk | 20 dB |
| Belastningstesttype iht. IEC 61537 | Type II |
| Nyttelengde | 3000 mm |
| Type skjøtestykke til kabelbæresystem | Klikkfeste |
| Produktserie | MKSM-serie |
Belastninger
| Støtteavstand 1,5m | 1,6 kN/m |
|---|---|
| Støtteavstand 2,0m | 1,1 kN/m |
| Støtteavstand 2,5m | 0,7 kN/m |
| NEMA belastningsklasse | 8A |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 5,3077 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 5,3077 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (4)
Erklæringer (5)
Sertifikater (1)
Veiledninger og hjelp (3)
Produktbilder (3)
3D-data nedlastinger (2)
Utførelser
Type
Lengde
Bredde
Høyde
Opprettholdelse av funksjon
Platetykkelse
Overflate
Materiale
Farge
Art.nr.
MKSM 610 FS
3050
100
60
nei
1
kontinuerlig galvanisert
stål
zink
6059000
MKSM 615 FS
3050
150
60
nei
1
kontinuerlig galvanisert
stål
zink
6059002
MKSM 620 FS
3050
200
60
nei
1
kontinuerlig galvanisert
stål
zink
6059004
MKSM 630 FS
3050
300
60
nei
1
kontinuerlig galvanisert
stål
zink
6059006
Bredde
MKSM 610 FS
Art.nr.
6059000
Lengde
3050
Bredde
100
Høyde
60
Opprettholdelse av funksjon
nei
Platetykkelse
1
Overflate
kontinuerlig galvanisert
Materiale
stål
Farge
zink
MKSM 615 FS
Art.nr.
6059002
Lengde
3050
Bredde
150
Høyde
60
Opprettholdelse av funksjon
nei
Platetykkelse
1
Overflate
kontinuerlig galvanisert
Materiale
stål
Farge
zink
MKSM 620 FS
Art.nr.
6059004
Lengde
3050
Bredde
200
Høyde
60
Opprettholdelse av funksjon
nei
Platetykkelse
1
Overflate
kontinuerlig galvanisert
Materiale
stål
Farge
zink
MKSM 630 FS
Art.nr.
6059006
Lengde
3050
Bredde
300
Høyde
60
Opprettholdelse av funksjon
nei
Platetykkelse
1
Overflate
kontinuerlig galvanisert
Materiale
stål
Farge
zink
