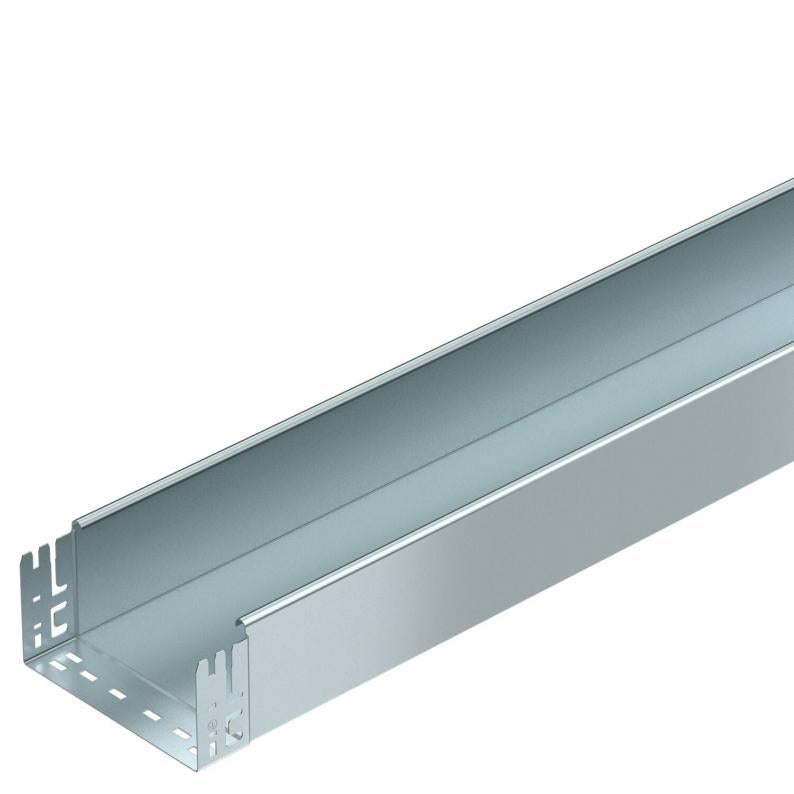

Kabelrenne MKS-Magic® 110 uperforert FS
Type MKSMU 120 FS
Art.nr. 6059386
EAN 4012195832027
Art.nr. / Type
Lengde
Bredde
Høyde
Platetykkelse
kl. VKE: 3 m
3m
m
Beskrivelse
Uperforert kabelrenne med integrert hurtigforbindersystem. Kabelrennens nyttelengde utgjør 3000 mm.
Gjennomgående potensialutjevning er garantert uten ekstra komponenter.
Tekniske data
Mål
| Lengde | 3050 mm |
|---|---|
| Bredde | 200 mm |
| Høyde | 110 mm |
| Mål B | 200 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | nei |
| Utførelse skjøtestykke | Integrert skjøtestykke |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 218 cm² |
| Rustfritt stål, etset | nei |
| Platetykkelse | 1 mm |
| Monteringshull i bunnen | nei |
| NATO-hullmønster | nei |
| Nytte- tverrsnitt | 21800 mm² |
| Med overdel | nei |
| I samsvar med ROHS | ja |
| Dimensjon | 110x200x3050 |
| Overflate | kontinuerlig galvanisert |
| Materiale | stål |
| Farge | zink |
| Belastningstesttype iht. IEC 61537 | Type II |
| Nyttelengde | 3000 mm |
| Type skjøtestykke til kabelbæresystem | Klikkfeste |
| Produktserie | MKSM-serie |
Belastninger
| Støtteavstand 1,5m | 1,85 kN/m |
|---|---|
| Støtteavstand 2,0m | 1,3 kN/m |
| Støtteavstand 2,5m | 0,75 kN/m |
| Støtteavstand 3,0m | 0,6 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 7,9924 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 7,9924 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Erklæringer (5)
Sertifikater (1)
Veiledninger og hjelp (2)
Produktbilder (3)
3D-data nedlastinger (1)
Utførelser
Type
Lengde
Bredde
Høyde
Opprettholdelse av funksjon
Platetykkelse
Overflate
Materiale
Farge
Art.nr.
MKSMU 110 FS
3050
100
110
nei
1
kontinuerlig galvanisert
stål
zink
6059382
MKSMU 120 FS
3050
200
110
nei
1
kontinuerlig galvanisert
stål
zink
6059386
MKSMU 130 FS
3050
300
110
nei
1
kontinuerlig galvanisert
stål
zink
6059388
