Kabelrenne MKS-Magic® 110 FS
Type MKSM 140 FS
Art.nr. 6059164
EAN 4012195830986
Art.nr. / Type
Lengde
Bredde
Høyde
Platetykkelse
kl. VKE: 3 m
3m
m
Beskrivelse

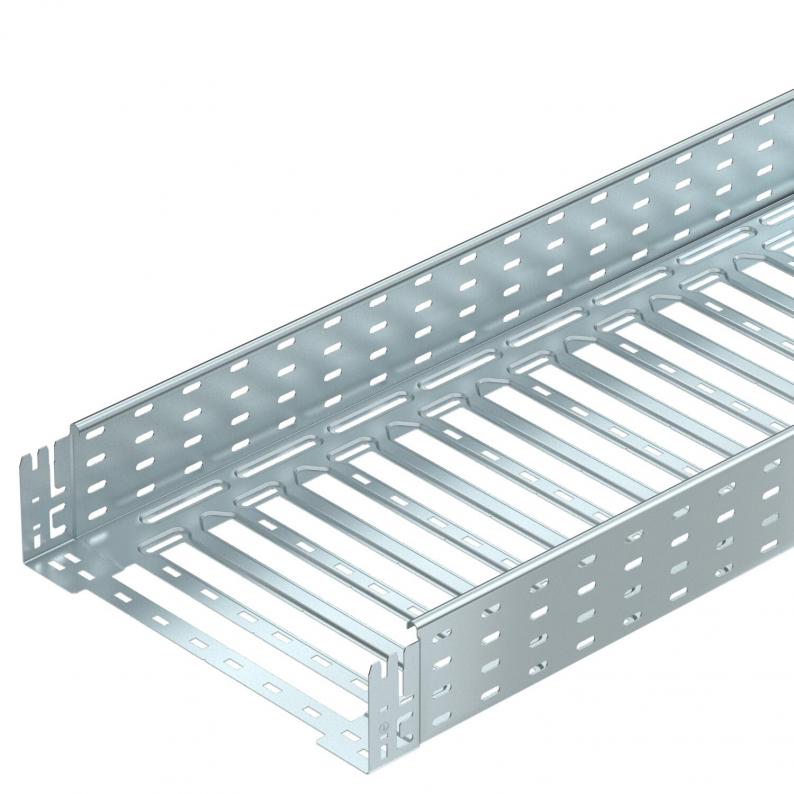

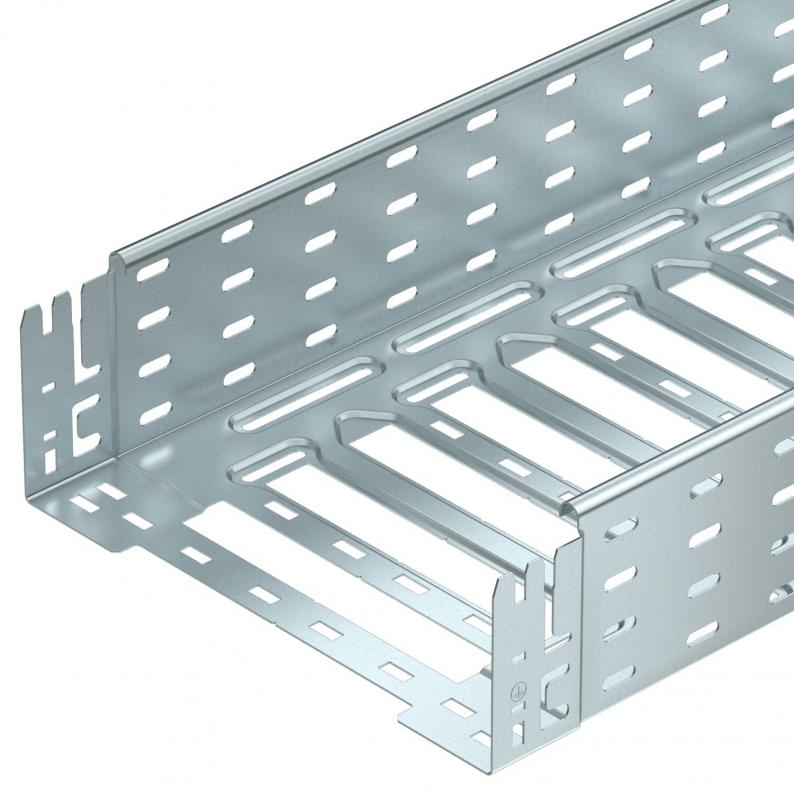

Kabelrenne med integrert hurtigfestesystem. Kabelrennens nyttelengde utgjør 3000 mm.
Kabelrennen har sideperforeringer på 7 x 20 mm, for installasjon av ekstra tilkoblings- og monteringskomponenter.
Fra kabelrennebredde 200 mm med 30% perforering, egnet for bruk under sprinkleranlegg i henhold til VdS retningslinje 2092
Kabelrennen har sideperforeringer på 7 x 20 mm, for installasjon av ekstra tilkoblings- og monteringskomponenter.
Fra kabelrennebredde 200 mm med 30% perforering, egnet for bruk under sprinkleranlegg i henhold til VdS retningslinje 2092
Gjennomgående potensialutjevning er garantert uten ekstra komponenter.
Tekniske data

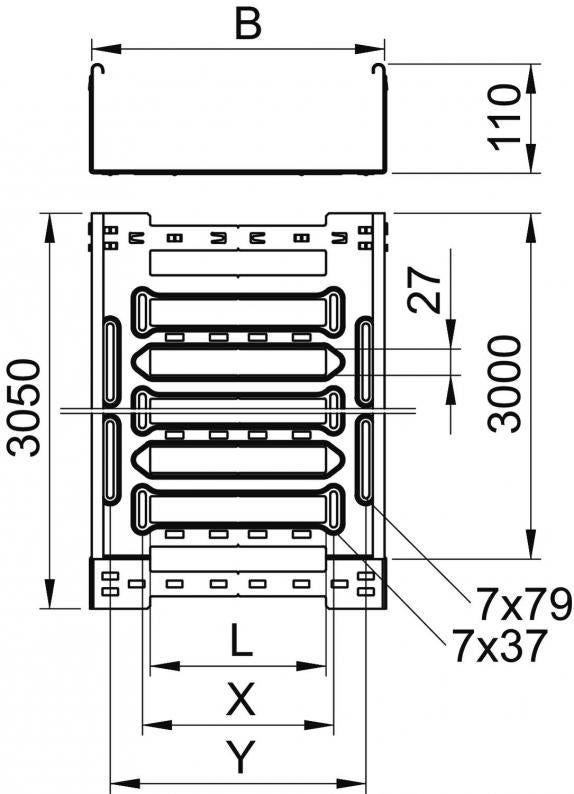

Mål
| Lengde | 3050 mm |
|---|---|
| Bredde | 400 mm |
| Høyde | 110 mm |
| Mål y | 362 mm |
| Mål L | 280 mm |
| Mål B | 400 mm |
| Mål x | 296 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Utførelse skjøtestykke | Integrert skjøtestykke |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 438 cm² |
| Rustfritt stål, etset | nei |
| Platetykkelse | 1 mm |
| Monteringshull i bunnen | ja |
| NATO-hullmønster | nei |
| Nytte- tverrsnitt | 43800 mm² |
| Med overdel | nei |
| I samsvar med ROHS | ja |
| Dimensjon | 110x400x3050 |
| Overflate | kontinuerlig galvanisert |
| Materiale | stål |
| Farge | zink |
| Innsats sprinkleranlegg | ja |
| Magnetisk skjermdemping med lokk | 50 dB |
| Magnetisk skjermdemping uten lokk | 20 dB |
| Belastningstesttype iht. IEC 61537 | Type II |
| Nyttelengde | 3000 mm |
| Type skjøtestykke til kabelbæresystem | Klikkfeste |
| Produktserie | MKSM-serie |
Belastninger
| Støtteavstand 1,5m | 1,8 kN/m |
|---|---|
| Støtteavstand 2,0m | 1,3 kN/m |
| Støtteavstand 2,5m | 0,93 kN/m |
| Støtteavstand 3,0m | 0,7 kN/m |
| NEMA belastningsklasse | 8A |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 11,5585 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 11,5585 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Erklæringer (5)
Sertifikater (1)
Veiledninger og hjelp (2)
Produktbilder (3)
3D-data nedlastinger (1)
Utførelser
Type
Lengde
Bredde
Høyde
Opprettholdelse av funksjon
Platetykkelse
Overflate
Materiale
Farge
Art.nr.
MKSM 110 FS
3050
100
110
nei
1
kontinuerlig galvanisert
stål
zink
6059156
MKSM 115 FS
3050
150
110
nei
1
kontinuerlig galvanisert
stål
zink
6059158
MKSM 120 FS
3050
200
110
nei
1
kontinuerlig galvanisert
stål
zink
6059160
MKSM 130 FS
3050
300
110
nei
1
kontinuerlig galvanisert
stål
zink
6059162
MKSM 140 FS
3050
400
110
nei
1
kontinuerlig galvanisert
stål
zink
6059164
MKSM 150 FS
3050
500
110
nei
1
kontinuerlig galvanisert
stål
zink
6059166
MKSM 160 FS
3050
600
110
nei
1
kontinuerlig galvanisert
stål
zink
6059168
Bredde
MKSM 110 FS
Art.nr.
6059156
Lengde
3050
Bredde
100
Høyde
110
Opprettholdelse av funksjon
nei
Platetykkelse
1
Overflate
kontinuerlig galvanisert
Materiale
stål
Farge
zink
MKSM 115 FS
Art.nr.
6059158
Lengde
3050
Bredde
150
Høyde
110
Opprettholdelse av funksjon
nei
Platetykkelse
1
Overflate
kontinuerlig galvanisert
Materiale
stål
Farge
zink
MKSM 120 FS
Art.nr.
6059160
Lengde
3050
Bredde
200
Høyde
110
Opprettholdelse av funksjon
nei
Platetykkelse
1
Overflate
kontinuerlig galvanisert
Materiale
stål
Farge
zink
MKSM 130 FS
Art.nr.
6059162
Lengde
3050
Bredde
300
Høyde
110
Opprettholdelse av funksjon
nei
Platetykkelse
1
Overflate
kontinuerlig galvanisert
Materiale
stål
Farge
zink
MKSM 140 FS
Art.nr.
6059164
Lengde
3050
Bredde
400
Høyde
110
Opprettholdelse av funksjon
nei
Platetykkelse
1
Overflate
kontinuerlig galvanisert
Materiale
stål
Farge
zink
MKSM 150 FS
Art.nr.
6059166
Lengde
3050
Bredde
500
Høyde
110
Opprettholdelse av funksjon
nei
Platetykkelse
1
Overflate
kontinuerlig galvanisert
Materiale
stål
Farge
zink
MKSM 160 FS
Art.nr.
6059168
Lengde
3050
Bredde
600
Høyde
110
Opprettholdelse av funksjon
nei
Platetykkelse
1
Overflate
kontinuerlig galvanisert
Materiale
stål
Farge
zink
