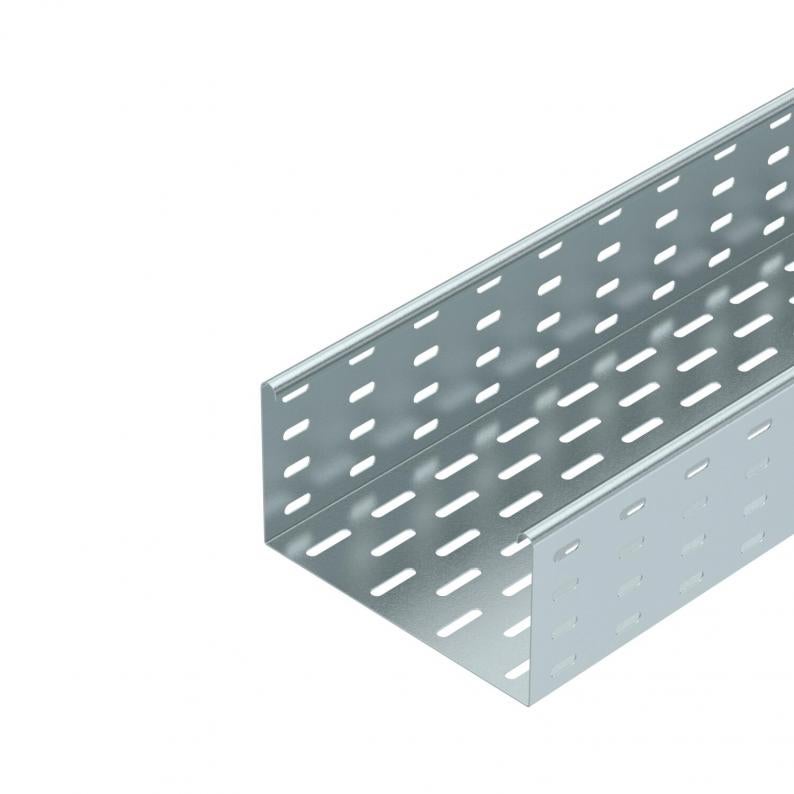

Kabelrenne MKS 110 FS
Type MKS 120 FS
Art.nr. 6060196
EAN 4012196061877
Art.nr. / Type
Lengde
Bredde
Platetykkelse
kl. VKE: 3 m
3m
m
Beskrivelse
MKS 110 = Middels kraftig kabelrennesystem med 110 mm sidehøyde.
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.
Tekniske data

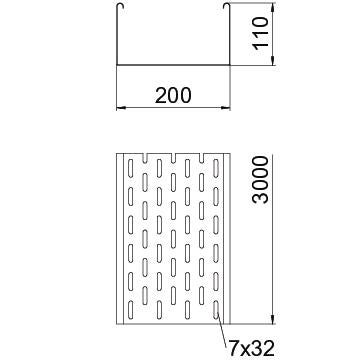

Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 200 mm |
| Høyde | 110 mm |
| Mål W | 200 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Utførelse skjøtestykke | Uten skjøtestykke |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 218 cm² |
| Rustfritt stål, etset | nei |
| Platetykkelse | 1 mm |
| Monteringshull i bunnen | ja |
| NATO-hullmønster | nei |
| Nytte- tverrsnitt | 21800 mm² |
| Med overdel | nei |
| Mål | 110 x 200 |
| I samsvar med ROHS | ja |
| Dimensjon | 110x200x3000 |
| Overflate | kontinuerlig galvanisert |
| Materiale | stål |
| Farge | zink |
| Belastningstesttype iht. IEC 61537 | Type II |
| Type skjøtestykke til kabelbæresystem | med skruer |
| Produktserie | MKS-serie |
Belastninger
| Støtteavstand 1,5m | 1,85 kN/m |
|---|---|
| Støtteavstand 2,0m | 1,3 kN/m |
| Støtteavstand 2,5m | 0,75 kN/m |
| Støtteavstand 3,0m | 0,6 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 8,4389 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 8,4389 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Erklæringer (5)
Veiledninger og hjelp (3)
Produktbilder (3)
3D-data nedlastinger (1)
Utførelser
Type
Lengde
Bredde
Opprettholdelse av funksjon
Platetykkelse
Overflate
Materiale
Art.nr.
MKS 120 FS
3000
200
nei
1
kontinuerlig galvanisert
stål
6060196
MKS 130 FS
3000
300
nei
1
kontinuerlig galvanisert
stål
6060307
MKS 140 FS
3000
400
nei
1
kontinuerlig galvanisert
stål
6060404
Bredde
MKS 120 FS
Art.nr.
6060196
Lengde
3000
Bredde
200
Opprettholdelse av funksjon
nei
Platetykkelse
1
Overflate
kontinuerlig galvanisert
Materiale
stål
MKS 130 FS
Art.nr.
6060307
Lengde
3000
Bredde
300
Opprettholdelse av funksjon
nei
Platetykkelse
1
Overflate
kontinuerlig galvanisert
Materiale
stål
MKS 140 FS
Art.nr.
6060404
Lengde
3000
Bredde
400
Opprettholdelse av funksjon
nei
Platetykkelse
1
Overflate
kontinuerlig galvanisert
Materiale
stål
