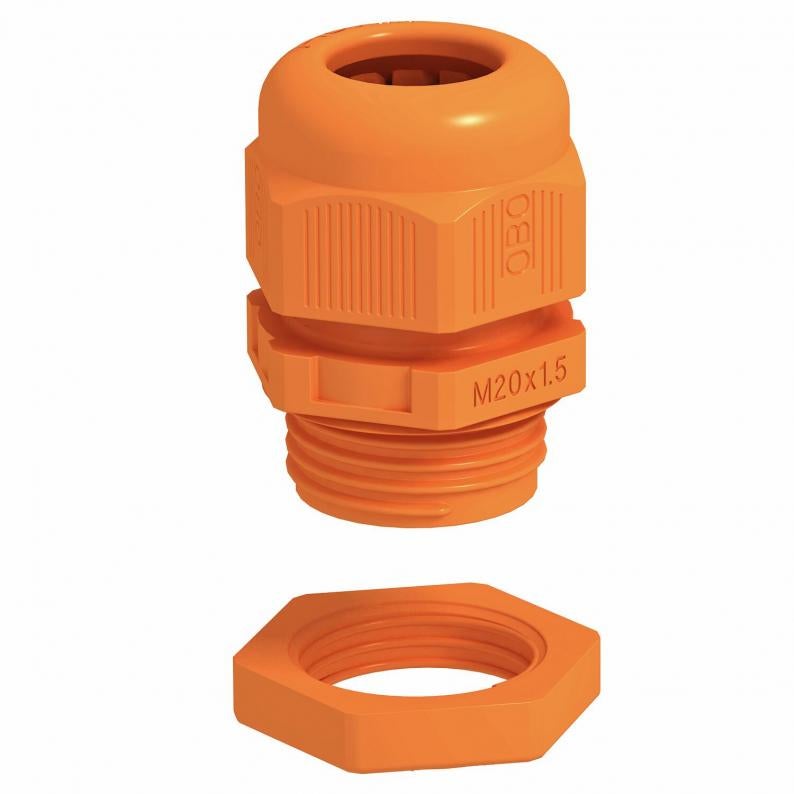

Kabelnippel med kontramutter i settet
Type V-TEC VM20+ OR
Art.nr. 7205660
EAN 4012196028238
Art.nr. / Type / E-nr.
Gjenger
kl. VKE: 10 Stykk
10Stykk
Stykk
Beskrivelse
Solid kabelmuffe med metriske tilkoblingsgjenger med kapselmutter med metriske tilkoblingsgjenger iht. IEC 423 inkludert forhåndsmontert kontramutter.
For store tetthetskrav. Strekkavlastning, vridningsbeskyttelse og tetthet over hele spennområdet. Tetningsring av polykloropren-/akrylnitrilbutadien-gummi. Sprayet formtetningsleppe på mellomstussen, og derfor er det ikke nødvendig å bruke tetningsring for tilkoblingsgjenger.
VDE-testet i henhold til DIN EN 50262, beskyttelsesklasse IP 68 ved 5 bar 1 t.
For opprettholdelse av elektrisk funksjon i henhold til DIN 4102 del 12 i forbindelse med lukkede koblingsbokser i FireBox T-serien.
Farge: pastell oransje
For store tetthetskrav. Strekkavlastning, vridningsbeskyttelse og tetthet over hele spennområdet. Tetningsring av polykloropren-/akrylnitrilbutadien-gummi. Sprayet formtetningsleppe på mellomstussen, og derfor er det ikke nødvendig å bruke tetningsring for tilkoblingsgjenger.
VDE-testet i henhold til DIN EN 50262, beskyttelsesklasse IP 68 ved 5 bar 1 t.
For opprettholdelse av elektrisk funksjon i henhold til DIN 4102 del 12 i forbindelse med lukkede koblingsbokser i FireBox T-serien.
Farge: pastell oransje
Tekniske data
Tekniske data
| Slagfast | nei |
|---|---|
| Halogenfri | ja |
| Glassfiberforsterket | nei |
| Strekkavlastningsmulighet | ja |
| Beskyttelsesklasse | IP68 |
| Gjenger | M20 x 1,5 |
| For Ex-sone | uten |
| Gjengetype | metrisk |
| Bøyebeskyttelse | nei |
| Med kontramutter | ja |
| Multi-tetningsinnsats | nei |
| Flatkabelskrukobling | nei |
| Delbare koblinger | nei |
| for Ex-sone gass | uten |
| for Ex-sone støv | uten |
| Gjengestigning | 1,5 mm |
| Tetningsområde D min. | 6 mm |
| Tetningsområde D maks. | 13 mm |
| Nøkkelbredde | 24 |
| Mål E1 (mm) | 27 mm |
| Mål E2 | 27 mm |
| I samsvar med ROHS | ja |
| Gjengelengde | 9 mm |
| Nøkkelbredde 1 | 24 mm |
| Nøkkelbredde 2 | 24 mm |
| Ustabilt dreiemoment | 3,8 Nm |
| Temperaturområde for bruk min. | -20 °C |
| Temperaturområde for bruk maks. | 65 °C |
| flammebestandig | iht. VDE 0471/DIN 695 del 2-1, testtemperatur 650 °C |
| Dimensjon | M20 |
| Materiale | polyamid |
| Farge | oransje; RAL 2003 |
| Produktserie | FireBox T-serie |
Mål
| Mål G | M20 x 1,5 mm |
|---|---|
| Mål L min. | 23,5 mm |
| Mål L maks. | 30,5 mm |
| Mål L1 | 9 mm |
| Mål L2 | 5 mm |
| Mål L3 | 6 mm |
| Mål e | 27 mm |
Miljødata
| Emballasje uten plast | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 0,0553 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,0553 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (3)
Erklæringer (3)
Sertifikater (1)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Gjenger
Multi-tetningsinnsats
Farge
Art.nr.
V-TEC VM16+ OR
M16 x 1,5
nei
oransje; RAL 2003
7205657
V-TEC VM20+ OR
M20 x 1,5
nei
oransje; RAL 2003
7205660
V-TEC VM25+ OR
M25 x 1,5
nei
oransje; RAL 2003
7205663
V-TEC VM32+ OR
M32 x 1,5
nei
oransje; RAL 2003
7205666
V-TEC VM40+ OR
M40 x 1,5
nei
oransje; RAL 2003
7205669
Gjenger
V-TEC VM16+ OR
Art.nr.
7205657
Gjenger
M16 x 1,5
Multi-tetningsinnsats
nei
Farge
oransje; RAL 2003
V-TEC VM20+ OR
Art.nr.
7205660
Gjenger
M20 x 1,5
Multi-tetningsinnsats
nei
Farge
oransje; RAL 2003
V-TEC VM25+ OR
Art.nr.
7205663
Gjenger
M25 x 1,5
Multi-tetningsinnsats
nei
Farge
oransje; RAL 2003
V-TEC VM32+ OR
Art.nr.
7205666
Gjenger
M32 x 1,5
Multi-tetningsinnsats
nei
Farge
oransje; RAL 2003
V-TEC VM40+ OR
Art.nr.
7205669
Gjenger
M40 x 1,5
Multi-tetningsinnsats
nei
Farge
oransje; RAL 2003
