Kabelforgreningsboks X 16 med profilskinne
Type X16 R LGR-TR
Art.nr. 2005100
EAN 4012196582778
Art.nr. / Type / E-nr.
2005100 / X16 R LGR-TR / 1203798
Lysåpning indre mål
227x177x110 mm
Antall innføringer
10
Beskyttelsesklasse
IP67
Farge
grå / transparent
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Koblingsboks med profilskinne for kobling av kabler og ledninger innendørs og ute. Rektangulær form med knockout-åpninger Egnet for vegg-/takmontering med mulighet for utvendig feste, innvendig feste eller montering via hjørnekuppel. Spesielt slagfast med IK09. Transparent lokk med hurtiglås, plomberbart. Fremstilt av halogenfrie og UV-bestandige materialer. Inklusive Profilskinne Type 2069
Kabelforgreningsboks iht. DIN EN 60670. Flammebestandig iht. DIN EN 60695-2-11, testtemperatur 650°C. Slagfasthet IK09 iht. DIN EN 50102. Kapslingsgrad IP67 iht. DIN EN 60529.
Med transparent lokk og profilskinne type 2069 med festesett.
Kabelforgreningsboks iht. DIN EN 60670. Flammebestandig iht. DIN EN 60695-2-11, testtemperatur 650°C. Slagfasthet IK09 iht. DIN EN 50102. Kapslingsgrad IP67 iht. DIN EN 60529.
Med transparent lokk og profilskinne type 2069 med festesett.
Tekniske data

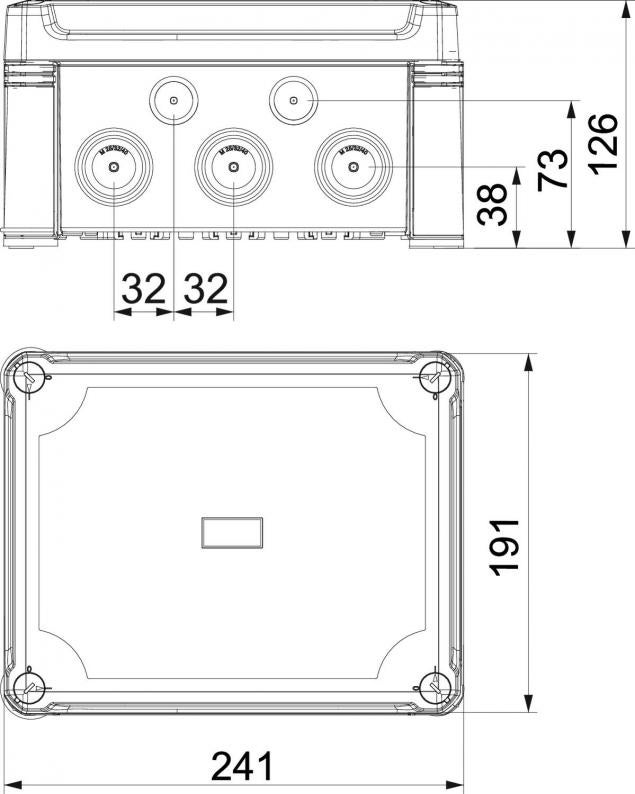

Mål
| Lengde | 241 mm |
|---|---|
| Bredde | 191 mm |
| Høyde | 126 mm |
| Lysåpning indre mål | 227x177x110 mm |
Tekniske data
| Slagfast | ja |
|---|---|
| Halogenfri | ja |
| Glassfiberforsterket | ja |
| Antall innføringer | 10 |
| Innføring bakfra | nei |
| Gjennomsiktig deksel | ja |
| Beskyttelsesklasse | IP67 |
| Merkespenning | 750 V |
| Rekkemonterbar | ja |
| Med lokk | ja |
| kan plomberes | ja |
| Type innføring | Trinnmembran avskjærbar |
| Nominell isolasjonsspenning | 750 V |
| Eksplosjonstestet utførelse | nei |
| Type husgjennomføring | Forstempling |
| Med skjerming | nei |
| Værbestandig | ja |
| Beskyttelsesgrad IK-kode | IK09 |
| Maks. Ledertverrsnitt | 16 mm² |
| Merketverrsnitt min. | 6 mm² |
| Merketverrsnitt maks. | 16 mm² |
| Form | rektangulær |
| Utstyr | Bæreskinne |
| Lokk | Transparent |
| Lokkmontering | med skruer |
| I samsvar med ROHS | ja |
| Monteringstype | Vegg-/takmontasje |
| Temperaturområde for bruk min. | -25 °C |
| Temperaturområde for bruk maks. | 65 °C |
| flammebestandig | iht. VDE 0471/DIN 695 del 2-1, testtemperatur 650 °C |
| Dimensjon | 241x191x126 |
| Materiale | polykarbonat |
| Farge | grå / transparent |
| Produktserie | X-serien |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 3,2889 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 3,2889 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (2)
Erklæringer (4)
Sertifikater (1)
Veiledninger og hjelp (1)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Lysåpning indre mål
Antall innføringer
Beskyttelsesklasse
Farge
Art.nr.
X16 R LGR-TR
227x177x110
10
IP67
grå / transparent
2005100
X16 R LGR-TR
Art.nr.
2005100
Lysåpning indre mål
227x177x110
Antall innføringer
10
Beskyttelsesklasse
IP67
Farge
grå / transparent
