Kabelforgreningsboks X 10 med profilskinne
Type X10 R LGR-TR
Art.nr. 2005096
EAN 4012196582761
Art.nr. / Type / E-nr.
2005096 / X10 R LGR-TR / 1203797
Lysåpning indre mål
177x137x110 mm
Antall innføringer
10
Beskyttelsesklasse
IP67
Farge
grå / transparent
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Koblingsboks med profilskinne for kobling av kabler og ledninger innendørs og ute. Rektangulær form med knockout-åpninger Egnet for vegg-/takmontering med mulighet for utvendig feste, innvendig feste eller montering via hjørnekuppel. Spesielt slagfast med IK09. Transparent lokk med hurtiglås, plomberbart. Fremstilt av halogenfrie og UV-bestandige materialer. Inklusive Profilskinne Type 2069
Kabelforgreningsboks iht. DIN EN 60670. Flammebestandig iht. DIN EN 60695-2-11, testtemperatur 650°C. Slagfasthet IK09 iht. DIN EN 50102. Kapslingsgrad IP67 iht. DIN EN 60529.

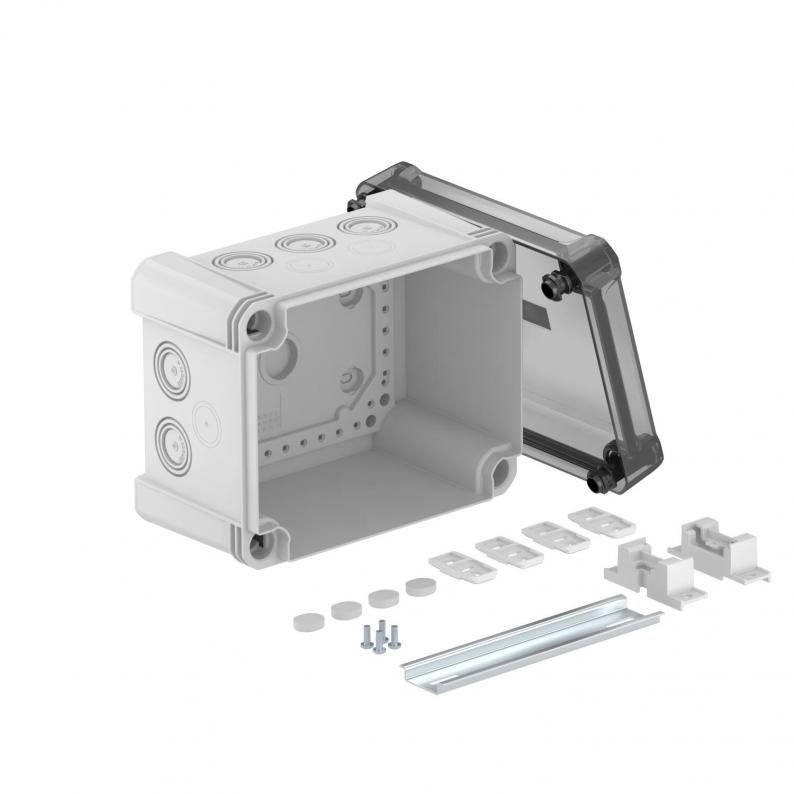

Med transparent lokk og profilskinne type 2069 med festesett.
Kabelforgreningsboks iht. DIN EN 60670. Flammebestandig iht. DIN EN 60695-2-11, testtemperatur 650°C. Slagfasthet IK09 iht. DIN EN 50102. Kapslingsgrad IP67 iht. DIN EN 60529.
Med transparent lokk og profilskinne type 2069 med festesett.
Tekniske data

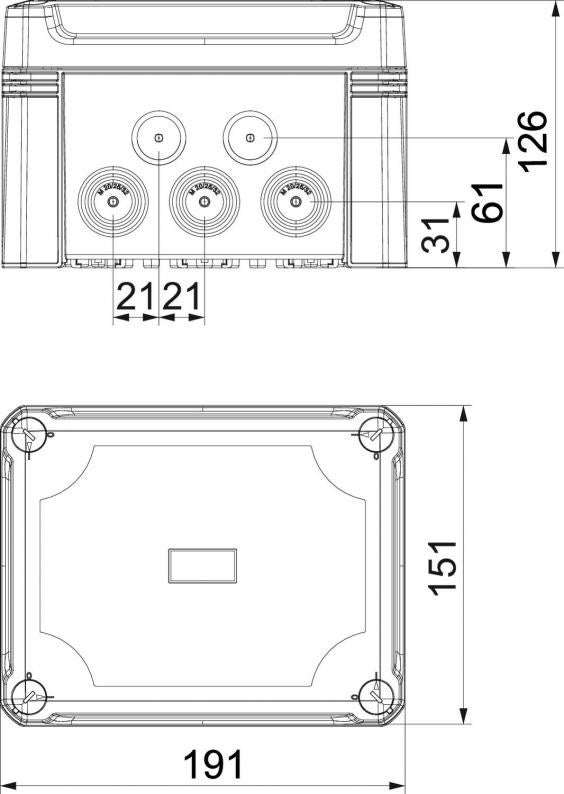

Mål
| Lengde | 191 mm |
|---|---|
| Bredde | 151 mm |
| Høyde | 126 mm |
| Lysåpning indre mål | 177x137x110 mm |
Tekniske data
| Slagfast | ja |
|---|---|
| Halogenfri | ja |
| Glassfiberforsterket | ja |
| Antall innføringer | 10 |
| Innføring bakfra | nei |
| Gjennomsiktig deksel | ja |
| Beskyttelsesklasse | IP67 |
| Merkespenning | 750 V |
| Rekkemonterbar | ja |
| Med lokk | ja |
| kan plomberes | ja |
| Type innføring | Trinnmembran avskjærbar |
| Nominell isolasjonsspenning | 750 V |
| Eksplosjonstestet utførelse | nei |
| Type husgjennomføring | Forstempling |
| Med skjerming | nei |
| Værbestandig | ja |
| Beskyttelsesgrad IK-kode | IK09 |
| Maks. Ledertverrsnitt | 10 mm² |
| Merketverrsnitt min. | 4 mm² |
| Merketverrsnitt maks. | 10 mm² |
| Form | rektangulær |
| Utstyr | Bæreskinne |
| Lokk | Transparent |
| Lokkmontering | med skruer |
| I samsvar med ROHS | ja |
| Monteringstype | Vegg-/takmontasje |
| Temperaturområde for bruk min. | -25 °C |
| Temperaturområde for bruk maks. | 65 °C |
| flammebestandig | iht. VDE 0471/DIN 695 del 2-1, testtemperatur 650 °C |
| Dimensjon | 191x151x126 |
| Materiale | polykarbonat |
| Farge | grå / transparent |
| Produktserie | X-serien |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 2,4326 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 2,4326 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
