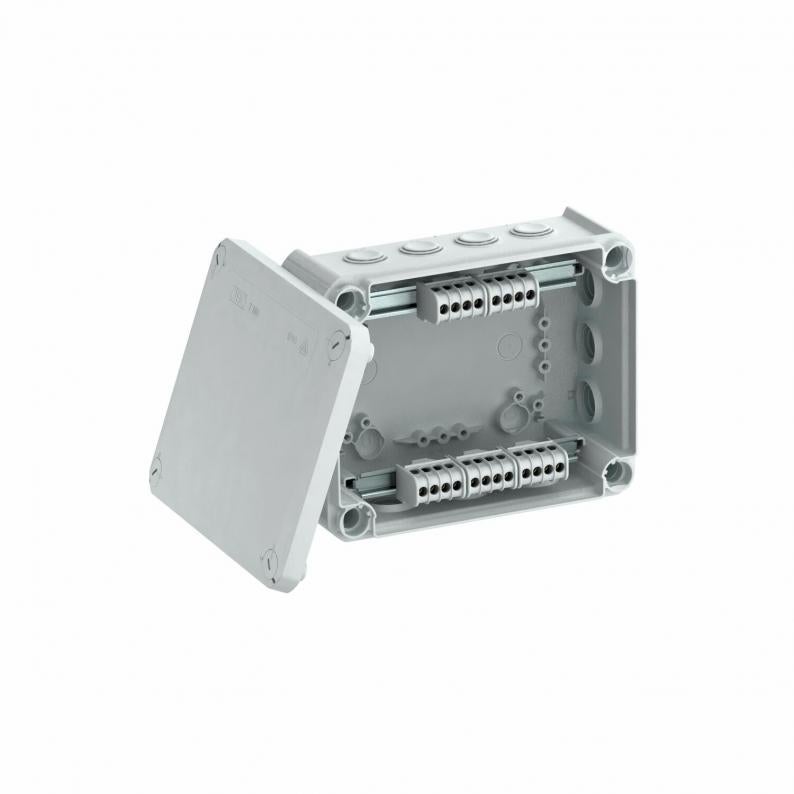

Kabelforgreningsboks, T 160, innstikktetning, koblingsklemme
Type T 160 KL
Art.nr. 2007440
EAN 4012195682189
Art.nr. / Type / E-nr.
2007440 / T 160 KL / 1216834
Lysåpning indre mål
176x135x67 mm
Antall innføringer
12
Beskyttelsesklasse
IP66
Farge
lysegrå; RAL 7035
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Koblingsboks med koblingsstykke for kobling av kabler og ledninger, innendørs og i beskyttede uteområder. Rektangulær form med innstikktetninger på sidene og knockout-åpninger i bunnen. Egnet for vegg-/takmontering og montering på monteringsplater. Med mulighet for innvendig feste og montering via hjørnekuppel. Lokk med hurtiglås, plomberbart. Fremstilt av halogenfrie og UV-bestandige materialer.
Kabelforgreningsboks iht. DIN EN 60670. Flammebestandig iht. DIN EN 60695-2-11, testtemperatur 650°C. Slagfasthet IK05 iht. DIN EN 50102.
Koblingsklemmet og monteringsskinne er ikke formontert
Kabelforgreningsboks iht. DIN EN 60670. Flammebestandig iht. DIN EN 60695-2-11, testtemperatur 650°C. Slagfasthet IK05 iht. DIN EN 50102.
Koblingsklemmet og monteringsskinne er ikke formontert
Tekniske data
Mål
| Lengde | 190 mm |
|---|---|
| Bredde | 150 mm |
| Høyde | 77 mm |
| Lysåpning indre mål | 176x135x67 mm |
Tekniske data
| Type innføring | Innstikktetning |
|---|---|
| Halogenfri | ja |
| Glassfiberforsterket | ja |
| Antall innføringer | 12 |
| Antall klemmer | 5 |
| Innføring bakfra | ja |
| Gjennomsiktig deksel | nei |
| Beskyttelsesklasse | IP66 |
| Merkespenning | 500 V |
| Rekkemonterbar | ja |
| Med lokk | ja |
| kan plomberes | ja |
| Type innføring | Kabel |
| For Ex-sone | uten |
| Nominell isolasjonsspenning | 500 V |
| Opprettholdelse av funksjon | uten |
| Eksplosjonstestet utførelse | nei |
| Type husgjennomføring | Trinnmembran avskjærbar |
| Med skjerming | nei |
| Værbestandig | nei |
| Beskyttelsesgrad IK-kode | IK05 |
| for Ex-sone gass | uten |
| for Ex-sone støv | uten |
| Merketverrsnitt min. | 16 mm² |
| Form | rektangulær |
| Utstyr | Klemme |
| Lokk | ikke transparent |
| Lokkmontering | med skruer |
| I samsvar med ROHS | ja |
| Monteringstype | Vegg-/takmontasje |
| Temperaturområde for bruk min. | -25 °C |
| Temperaturområde for bruk maks. | 65 °C |
| flammebestandig | iht. VDE 0471/DIN 695 del 2-1, testtemperatur 650 °C |
| Dimensjon | 190x150x77 |
| Materiale | Polypropylen, glassfiberforsterket |
| Farge | lysegrå; RAL 7035 |
| Produktserie | T-Serien |
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 1,8828 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 1,8828 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
