Kabelforgreningsboks B 9/T, med gjennomføringsmembran
Type B 9 T M NL
Art.nr. 2001861
EAN 4012195539896
Art.nr. / Type / E-nr.
2001861 / B 9 T M NL / 1216782
Lysåpning indre mål
98x98x40 mm
Antall innføringer
9
Beskyttelsesklasse
IP67
Farge
lysegrå; RAL 7035
kl. VKE: 5 Stykk
5Stykk
Stykk
Beskrivelse
Den fuktsikre koblingsboksen B9 / T ...: består av to forskjellige halogenfrie plastkomponenter, 2 ytterligere innføringer i gulvet med en gjennomføringsmembran
(for kabeldiameter inntil 15 mm)
med en perforeringsmembran (for kabeldiametre opptil 15 mm) i underområdet.
Ved bruk av kabelskrukoblinger (ekstra strekkavlastning) må membranen ikke fjernes (tidsgevinst). Kapslingsgrad IP67 for gjennomføringsmembraner og for kabelmuffe uten fjerning av gjennomføringsmembranen.
Nominell spenning 400 V; Nominelt teverrsnitt 4 - 6 mm².
Dekselet er forhåndsmontert med 4 hurtigskruer (180°) og kan plomberes
Festehullene er belagt med ekstra mykt plastbelegg, for Ø 5 mm skruer (avstand 75 mm). Klare indre mål 98x98x40
(for kabeldiameter inntil 15 mm)
med en perforeringsmembran (for kabeldiametre opptil 15 mm) i underområdet.
Ved bruk av kabelskrukoblinger (ekstra strekkavlastning) må membranen ikke fjernes (tidsgevinst). Kapslingsgrad IP67 for gjennomføringsmembraner og for kabelmuffe uten fjerning av gjennomføringsmembranen.
Nominell spenning 400 V; Nominelt teverrsnitt 4 - 6 mm².
Dekselet er forhåndsmontert med 4 hurtigskruer (180°) og kan plomberes
Festehullene er belagt med ekstra mykt plastbelegg, for Ø 5 mm skruer (avstand 75 mm). Klare indre mål 98x98x40
Tekniske data

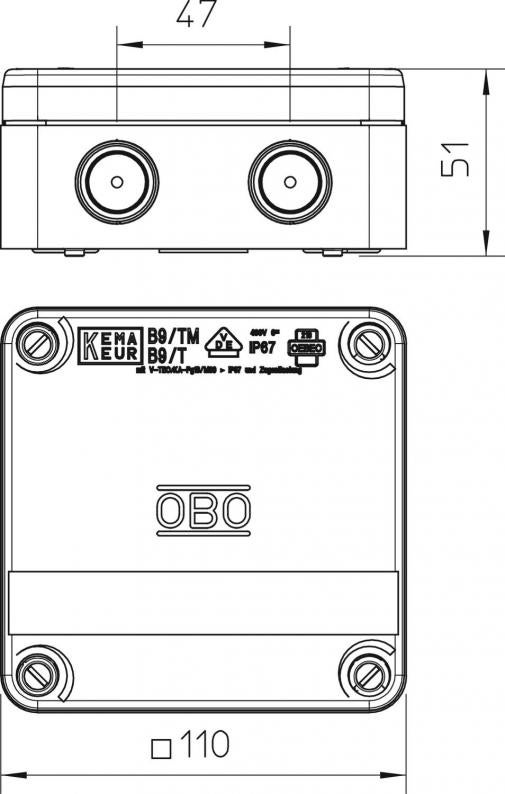

Mål
| Lengde | 110 mm |
|---|---|
| Bredde | 110 mm |
| Høyde | 51 mm |
| Lysåpning indre mål | 98x98x40 mm |
Tekniske data
| Type innføring | Kabel/skruforbindelse |
|---|---|
| Halogenfri | ja |
| Antall innføringer | 9 |
| Innføring bakfra | ja |
| Beskyttelsesklasse | IP67 |
| Merkespenning | 400 V |
| Rekkemonterbar | ja |
| Med lokk | ja |
| kan plomberes | ja |
| Type innføring | Kabel |
| For Ex-sone | uten |
| Nominell isolasjonsspenning | 400 V |
| Opprettholdelse av funksjon | uten |
| Eksplosjonstestet utførelse | nei |
| Type husgjennomføring | Gjenge- og tetningsmembran |
| Værbestandig | nei |
| for Ex-sone gass | uten |
| for Ex-sone støv | uten |
| Maks. Ledertverrsnitt | 6 mm² |
| Merketverrsnitt min. | 4 mm² |
| Merketverrsnitt maks. | 6 mm² |
| Form | kvadratisk |
| Lokk | ikke transparent |
| Lokkmontering | med skruer |
| I samsvar med ROHS | ja |
| Monteringstype | Vegg-/takmontasje |
| Temperaturområde for bruk min. | -5 °C |
| Temperaturområde for bruk maks. | 60 °C |
| flammebestandig | iht. VDE 0471/DIN 695 del 2-1, testtemperatur 750 °C |
| Dimensjon | 110x110x50 |
| Materiale | polypropylen |
| Farge | lysegrå; RAL 7035 |
| Produktserie | B-serie |
Miljødata
| Emballasje uten plast | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 0,7455 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,7455 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
