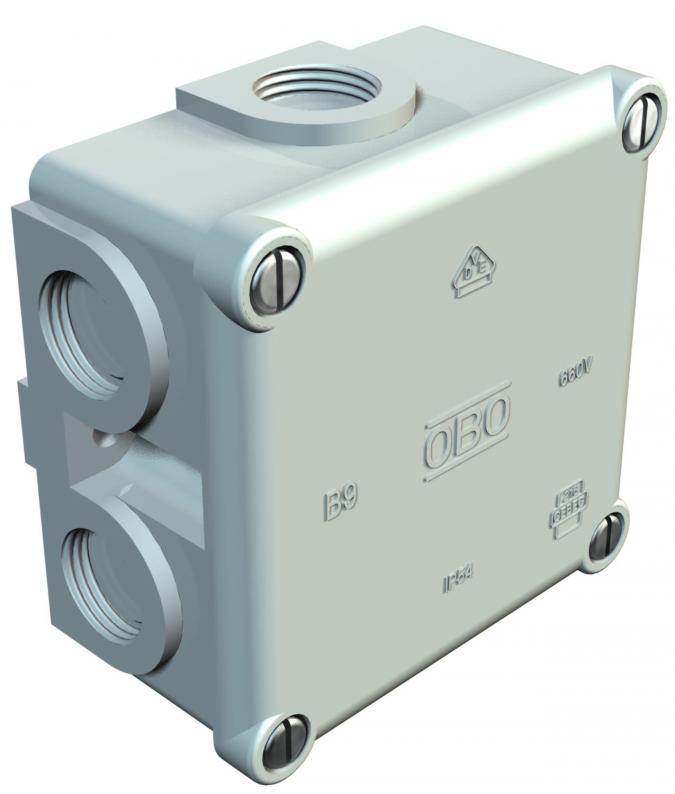

Kabelforgreningsboks B 9/B M, med gjenger
Type B 9 B M
Art.nr. 2001632
EAN 4012195536178
Art.nr. / Type / E-nr.
2001632 / B 9 B M / 1216809
Lysåpning indre mål
73x73x35 mm
Antall innføringer
7
Beskyttelsesklasse
IP54
Farge
lysegrå; RAL 7035
kl. VKE: 5 Stykk
5Stykk
Stykk
Beskrivelse
Kapslingsgrad IP54, nominell spenning 660 V, nominelt tverrsnitt 2,5 - mm², 2 festehull for skruer inntil 5 mm Ø på utsiden av boksen, 4 dekselskruer, 7 avbrytbare innføringer med M20 x 1,5-gjenger, fortrinnsvis for kabelmuffer med korte tilkoblingsgjenger.
Klare indre mål: 73x73x35 mm.
B 9 B M VDE tom: uten rekkeklemme
Klare indre mål: 73x73x35 mm.
B 9 B M VDE tom: uten rekkeklemme
Tekniske data

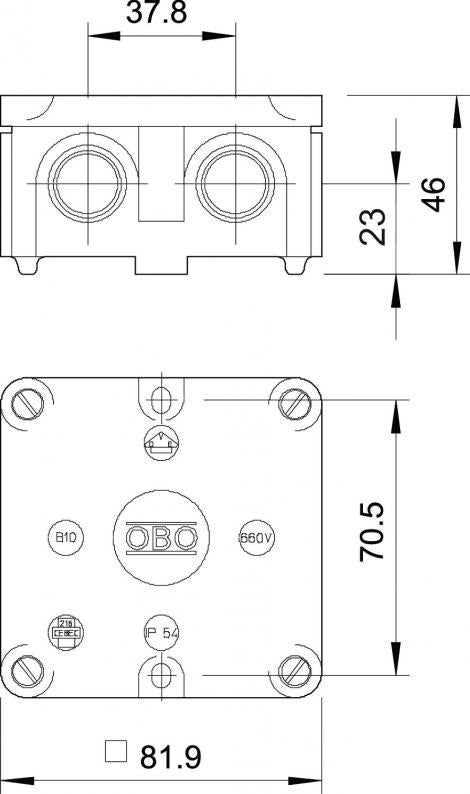

Mål
| Lengde | 81,9 mm |
|---|---|
| Bredde | 81,9 mm |
| Høyde | 46 mm |
| Lysåpning indre mål | 73x73x35 mm |
Tekniske data
| Type innføring | Skrukobling |
|---|---|
| Slagfast | nei |
| Halogenfri | ja |
| Antall innføringer | 7 |
| Innføring bakfra | nei |
| Gjennomsiktig deksel | nei |
| Beskyttelsesklasse | IP54 |
| Merkespenning | 660 V |
| Rekkemonterbar | nei |
| Med lokk | ja |
| kan plomberes | ja |
| Type innføring | Kabel |
| For Ex-sone | uten |
| Nominell isolasjonsspenning | 400 V |
| Opprettholdelse av funksjon | uten |
| Eksplosjonstestet utførelse | nei |
| Type husgjennomføring | Gjenger og forpreging |
| Med skjerming | nei |
| Værbestandig | nei |
| for rørdiameter | 20 mm |
| for Ex-sone gass | uten |
| for Ex-sone støv | uten |
| Merketverrsnitt min. | 2,5 mm² |
| Form | kvadratisk |
| Lokk | ikke transparent |
| Lokkmontering | med skruer |
| I samsvar med ROHS | ja |
| flammebestandig | iht. VDE 0471/DIN 695 del 2-1, testtemperatur 750 °C |
| Dimensjon | 82x82x46 |
| Materiale | Duroplast, aminoplast type 131.5 |
| Farge | lysegrå; RAL 7035 |
| Produktserie | B-serie |
Miljødata
| Emballasje uten plast | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 0,303 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,303 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
