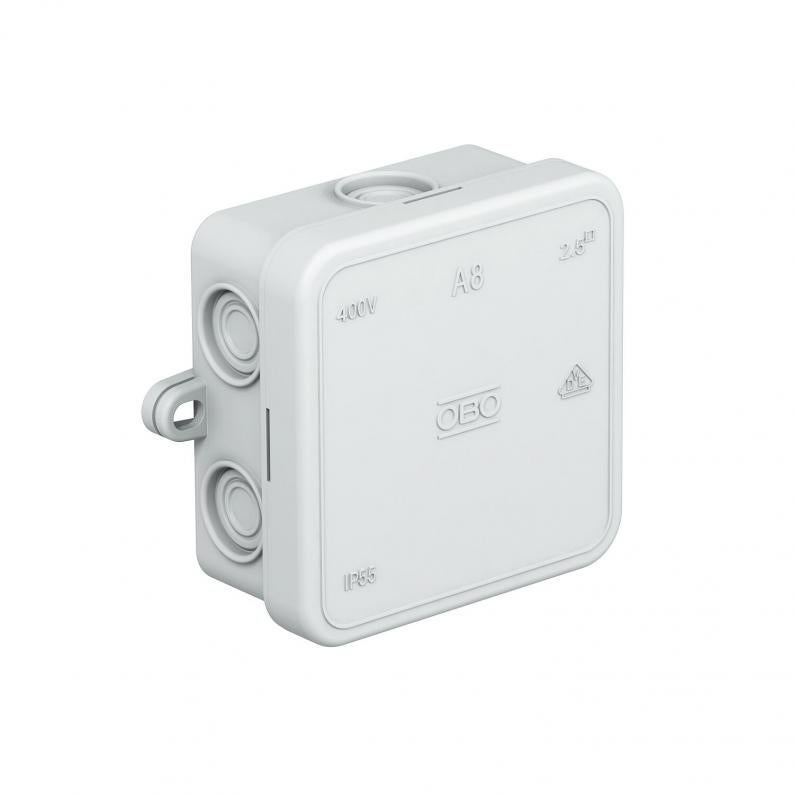

Kabelforgreningsboks A 8
Type A 8
Art.nr. 2000016
EAN 4012195151395
Art.nr. / Type / E-nr.
Lysåpning indre mål
Farge
kl. VKE: 10 Stykk
10Stykk
Stykk
Beskrivelse
Kapslingsgrad IP55, nominell spenning 690 V, nominelt tverrsnitt 2,5 mm², 7 innføringer for kabeldiametere 5-14 mm.Klemdeksel

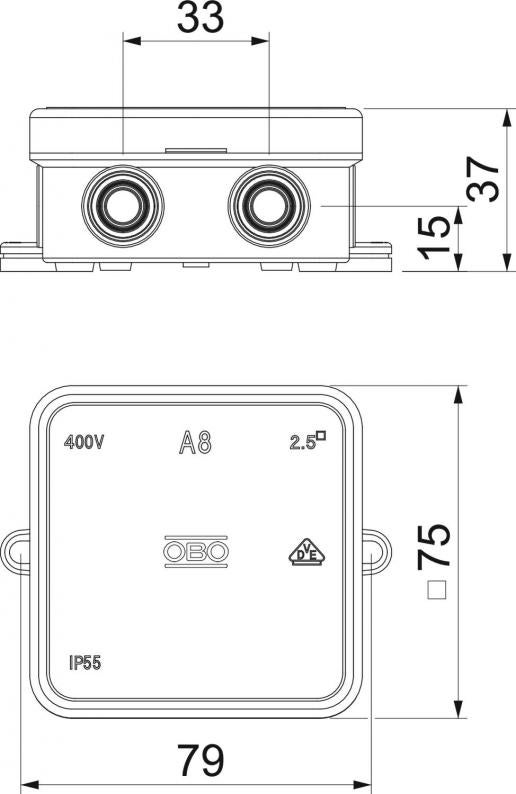

Mål: 75 x 75 x 36,2 mm
Innvendig lysmål: 65 x 65 x 32 mm
1 utskjæringsverktøy per 10 bokser
A8 VDE tom: uten koblingsstykke
Mål: 75 x 75 x 36,2 mm
Innvendig lysmål: 65 x 65 x 32 mm
1 utskjæringsverktøy per 10 bokser
A8 VDE tom: uten koblingsstykke
Tekniske data
Mål
| Lengde | 75 mm |
|---|---|
| Bredde | 75 mm |
| Høyde | 36,7 mm |
| Lysåpning indre mål | 65x65x32 mm |
Tekniske data
| Type innføring | Kabel |
|---|---|
| Halogenfri | ja |
| Antall innføringer | 7 |
| Innføring bakfra | nei |
| Gjennomsiktig deksel | nei |
| Beskyttelsesklasse | IP55 |
| Merkespenning | 690 V |
| Rekkemonterbar | ja |
| Med lokk | ja |
| kan plomberes | nei |
| Type innføring | Kabel |
| For Ex-sone | uten |
| Nominell isolasjonsspenning | 690 V |
| Opprettholdelse av funksjon | uten |
| Eksplosjonstestet utførelse | nei |
| Type husgjennomføring | Forstempling |
| Med skjerming | nei |
| Værbestandig | nei |
| for Ex-sone gass | uten |
| for Ex-sone støv | uten |
| Maks. Ledertverrsnitt | 2,5 mm² |
| Merketverrsnitt min. | 2,5 mm² |
| Form | kvadratisk |
| Utstyr | uten |
| Lokk | ikke transparent |
| Lokkmontering | kan låses på |
| I samsvar med ROHS | ja |
| Monteringstype | Vegg-/takmontasje |
| Temperaturområde for bruk min. | -5 °C |
| Temperaturområde for bruk maks. | 45 °C |
| flammebestandig | iht. VDE 0471/DIN 695 del 2-1, testtemperatur 650 °C |
| Dimensjon | 75x75x36 |
| Materiale | Polyetylen |
| Farge | lysegrå; RAL 7035 |
| Utførelse deksel koblingsboks | Blindlokk |
| Produktserie | A-serie |
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 0,1022 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,1022 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (1)
Erklæringer (4)
Sertifikater (1)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Lysåpning indre mål
Antall innføringer
Beskyttelsesklasse
Farge
Art.nr.
A 8 ECO
65x65x32
7
IP55
lysegrå; RAL 7035
2000018
A 8
65x65x32
7
IP55
lysegrå; RAL 7035
2000016
A 8 HF RW
65x65x32
7
IP55
ren hvit; RAL 9010
2000075
Farge
A 8 ECO
Art.nr.
2000018
Lysåpning indre mål
65x65x32
Antall innføringer
7
Beskyttelsesklasse
IP55
Farge
lysegrå; RAL 7035
A 8
Art.nr.
2000016
Lysåpning indre mål
65x65x32
Antall innføringer
7
Beskyttelsesklasse
IP55
Farge
lysegrå; RAL 7035
A 8 HF RW
Art.nr.
2000075
Lysåpning indre mål
65x65x32
Antall innføringer
7
Beskyttelsesklasse
IP55
Farge
ren hvit; RAL 9010
