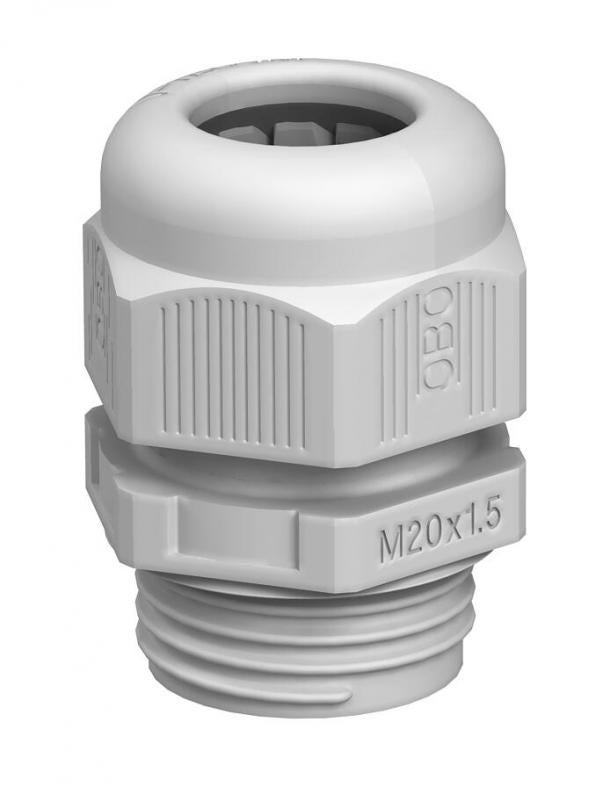

Kabel Nippel, metrisk gjenge, sølvgrå
Type V-TEC VM20 SGR
Art.nr. 2022847
EAN 4012195532750
Art.nr. / Type
Gjenger
kl. VKE: 50 Stykk
50Stykk
Stykk
Beskrivelse
Den raskeste og mest komfortable måten å installere kabelskrukoblinger i koblingsboks og hus med både strekkavlastning og tetthet: de pålitelige V-TEC VM-kabelskrukoblingene fra OBO. Med den integrerte pakningen og den spesielle OBO-lamellteknikken, oppnås beskyttelsesklasse IP68. Strekkavlastning og tetthet testes i henhold til DIN EN 62444.
Gjengene er metriske eller PG og kan derfor lett brukes hvor som helst Når de er montert, holder installasjonen evig: Den optimale gjengetilpasningen med riktig stigning sørger for varig vibrasjonsbestandighet.
Bruksområder: Fra private boliger med kabelforgreningsbokser til industrielle bruksområder i koblingsskap.
Temperaturområde -20°C til +65°C
Gjengene er metriske eller PG og kan derfor lett brukes hvor som helst Når de er montert, holder installasjonen evig: Den optimale gjengetilpasningen med riktig stigning sørger for varig vibrasjonsbestandighet.
Bruksområder: Fra private boliger med kabelforgreningsbokser til industrielle bruksområder i koblingsskap.
Temperaturområde -20°C til +65°C
Tekniske data
Tekniske data
| Slagfast | nei |
|---|---|
| Halogenfri | ja |
| Glassfiberforsterket | nei |
| Eksplosjonsbeskyttet | nei |
| Strekkavlastningsmulighet | ja |
| Beskyttelsesklasse | IP68 |
| Gjenger | M20 x 1,5 |
| For Ex-sone | uten |
| Gjengetype | metrisk |
| Bøyebeskyttelse | nei |
| Med kontramutter | nei |
| Multi-tetningsinnsats | nei |
| Flatkabelskrukobling | nei |
| Type tetning | Tetningsring |
| Delbare koblinger | nei |
| for Ex-sone gass | uten |
| for Ex-sone støv | uten |
| Gjengestigning | 1,5 mm |
| Nominell størrelse gjenger | 20 |
| Sekskant hjørnemål | 27 mm |
| Tetningsområde D min. | 6 mm |
| Tetningsområde D maks. | 13 mm |
| Nøkkelbredde | 24 |
| Utførelse | rett |
| I samsvar med ROHS | ja |
| Gjengelengde | 9 mm |
| Ustabilt dreiemoment | 3,8 Nm |
| Temperaturområde for bruk min. | -20 °C |
| Temperaturområde for bruk maks. | 65 °C |
| flammebestandig | iht. VDE 0471/DIN 695 del 2-1, testtemperatur 650 °C |
| Dimensjon | M20 |
| Materiale | polyamid |
| Farge | sølvgrå; RAL 7001 |
| Produktserie | V-TEC VM |
Mål
| Mål L min. | 23,5 mm |
|---|---|
| Mål L maks. | 30,5 mm |
| Mål L1 | 10 mm |
| Mål L2 | 6 mm |
| Mål e | 27 mm |
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 0,0402 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,0402 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
