isCon®-avleder Professional Plus i svart
Type isCon Pro+ 75 SW
Art.nr. 5408002
EAN 4012195674573
Art.nr. / Type
Diameter
ekvivalent skilleavstand s(e)/m (i luft)
Tverrsnitt
Normalring (ca. m)
kl. VKE: 25 m
25m
m
Beskrivelse
Du finner forlegningsinformasjon for OBO isCon®-ledningen i monteringsveiledningen.
• høyspenningsresistent, isolert nedleder
• Fri for skyveutladning
• ekstra mekanisk beskyttelse (svart beskyttelsesmantel)
• Opprettholder separasjonsavstanden i henhold til IEC 62305 (VDE 0185-305-3)
• Testet på basis av IEC / EN 62561-1 (VDE 0185-561-1) med H1 / 150 kA
• Ekvivalent separasjonsavstand se ≤ 0,75 m (luft) og se ≤ 1,5 m (fast byggemateriale)
• testet i henhold til IEC TS 62561-8 (VDE V 0185-561-8)
• halogenfri
• Brannbelastning 4,3 kWh / m
• kan brukes i eksplosjonsfarlige områder EX-soner 1/2 og 21/22
i samsvar med gjeldende monteringsinstruksjoner
• høyspenningsresistent, isolert nedleder
• Fri for skyveutladning
• ekstra mekanisk beskyttelse (svart beskyttelsesmantel)
• Opprettholder separasjonsavstanden i henhold til IEC 62305 (VDE 0185-305-3)
• Testet på basis av IEC / EN 62561-1 (VDE 0185-561-1) med H1 / 150 kA
• Ekvivalent separasjonsavstand se ≤ 0,75 m (luft) og se ≤ 1,5 m (fast byggemateriale)
• testet i henhold til IEC TS 62561-8 (VDE V 0185-561-8)
• halogenfri
• Brannbelastning 4,3 kWh / m
• kan brukes i eksplosjonsfarlige områder EX-soner 1/2 og 21/22
i samsvar med gjeldende monteringsinstruksjoner
Tekniske data
Tekniske data

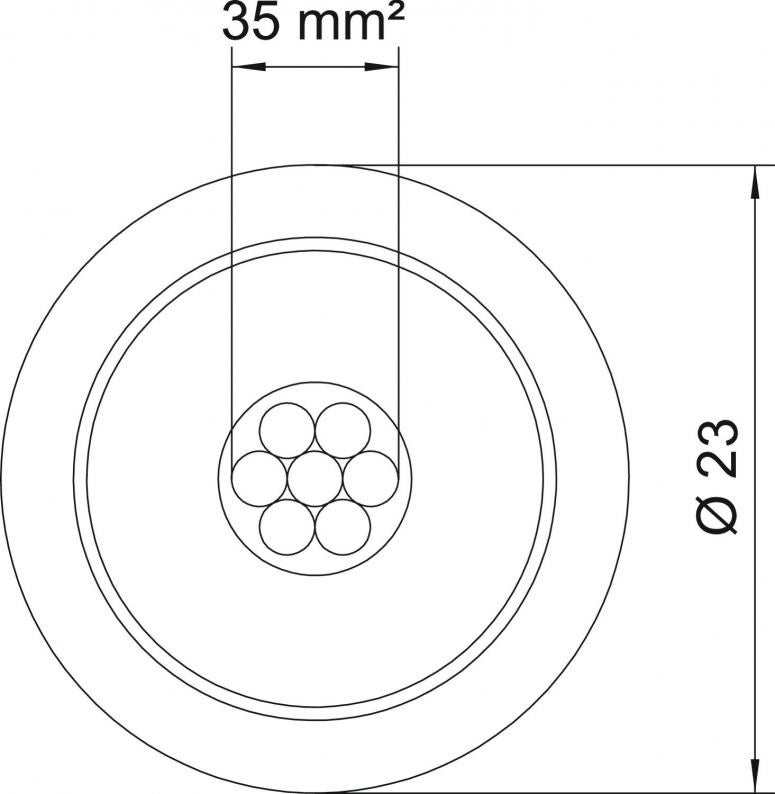

| Diameter | 23 mm |
|---|---|
| Høyspenningssikker isolert utførelse | ja |
| Antall enkelttråder | 7 |
| Materialegenskap | Annet |
| Material-mantel | EVA |
| ekvivalent skilleavstand s(e)/m (i luft) | 0,75 |
| I samsvar med ROHS | ja |
| Tverrsnitt | 35 mm² |
| Normalring (ca. m) | 25 |
| Dimensjon | Ø23mm |
| Farge | Svart |
| Length tolerance ± | 5 % |
| Produktserie | ISCON |
Tilbehør
Monterings tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Art.nr. 5408013
Avisoleringsverktøy for isCon®-avlederType
isCon stripper 2
kl. VKE: 1 Stykk
1Stykk
Stykk
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (5)
Erklæringer (3)
Sertifikater (3)
Veiledninger og hjelp (1)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Diameter
ekvivalent skilleavstand s(e)/m (i luft)
Tverrsnitt
Normalring (ca. m)
Art.nr.
isCon Pro+ 75 SW
23
0,75
35
25
5408002
isCon Pro+ 75 SW
23
0,75
35
100
5408004
isCon BA 45 SW
20
0,45
35
100
5408014
