isCon®-avleder Basic i svart
Type isCon BA 45 SW
Art.nr. 5408014
EAN 4012196591664
Art.nr. / Type
Diameter
ekvivalent skilleavstand s(e)/m (i luft)
Tverrsnitt
Normalring (ca. m)
kl. VKE: 100 m
100m
m
Beskrivelse
Du finner forlegningsinformasjon for OBO isCon® Basic-kabler i monteringsveiledningen.
• høyspenningsbestandig, isolert nedleder
• for å opprettholde skilleavstanden i henhold til IEC 62305 (VDE 0185-305-3)
• Testet på grunnlag av IEC / EN 62561-1 (VDE 0185-561-1) med H1 / 150 kA
• Ekvivalent skilleavstand se ≤ 0,45 m (luft) og se ≤ 0,90 m (solid byggemateriale)
• testet i henhold til IEC TS 62561-8 (VDE V 0185-561-8)
• halogenfri
• Brannbelastning 3,3 kWh / m
• høyspenningsbestandig, isolert nedleder
• for å opprettholde skilleavstanden i henhold til IEC 62305 (VDE 0185-305-3)
• Testet på grunnlag av IEC / EN 62561-1 (VDE 0185-561-1) med H1 / 150 kA
• Ekvivalent skilleavstand se ≤ 0,45 m (luft) og se ≤ 0,90 m (solid byggemateriale)
• testet i henhold til IEC TS 62561-8 (VDE V 0185-561-8)
• halogenfri
• Brannbelastning 3,3 kWh / m
Tekniske data
Tekniske data

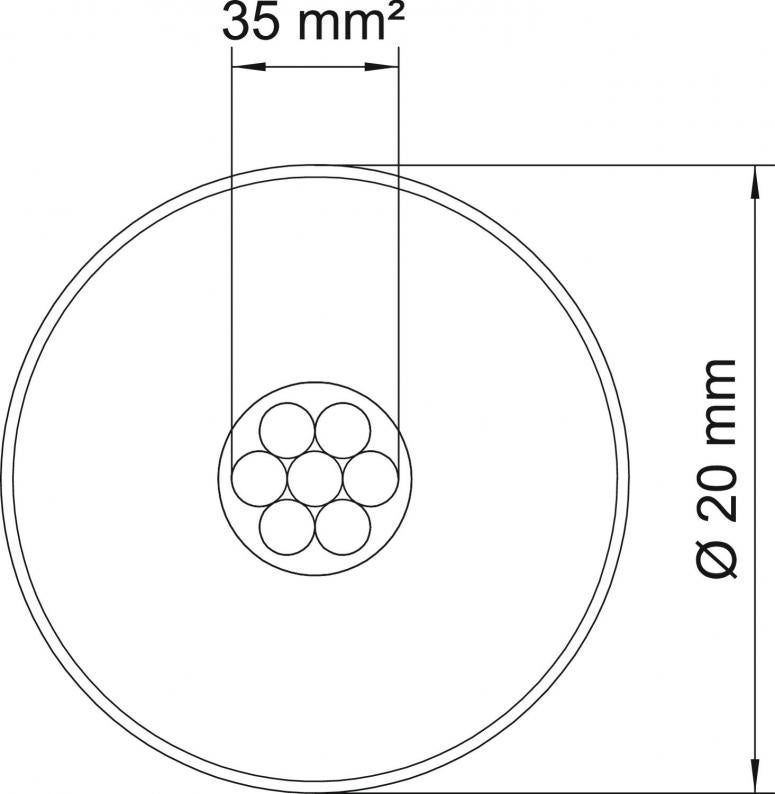

| Diameter | 20 mm |
|---|---|
| Høyspenningssikker isolert utførelse | ja |
| Antall enkelttråder | 7 |
| Materialegenskap | Annet |
| Material-mantel | EVA |
| ekvivalent skilleavstand s(e)/m (i luft) | 0,45 |
| I samsvar med ROHS | ja |
| Tverrsnitt | 35 mm² |
| Normalring (ca. m) | 100 |
| Dimensjon | Ø20mm |
| Farge | Svart |
| Length tolerance ± | 5 % |
| Produktserie | ISCON |
Tilbehør
Monterings tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Art.nr. 5408013
Avisoleringsverktøy for isCon®-avlederType
isCon stripper 2
kl. VKE: 1 Stykk
1Stykk
Stykk
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (4)
Erklæringer (4)
Sertifikater (2)
Veiledninger og hjelp (1)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Diameter
ekvivalent skilleavstand s(e)/m (i luft)
Tverrsnitt
Normalring (ca. m)
Art.nr.
isCon Pro+ 75 SW
23
0,75
35
25
5408002
isCon Pro+ 75 SW
23
0,75
35
100
5408004
isCon BA 45 SW
20
0,45
35
100
5408014
Diameter
ekvivalent skilleavstand s
(e)/m
Normalring
(ca. m)
isCon Pro+ 75 SW
Art.nr.
5408002
Diameter
23
ekvivalent skilleavstand s(e)/m (i luft)
0,75
Tverrsnitt
35
Normalring (ca. m)
25
isCon Pro+ 75 SW
Art.nr.
5408004
Diameter
23
ekvivalent skilleavstand s(e)/m (i luft)
0,75
Tverrsnitt
35
Normalring (ca. m)
100
isCon BA 45 SW
Art.nr.
5408014
Diameter
20
ekvivalent skilleavstand s(e)/m (i luft)
0,45
Tverrsnitt
35
Normalring (ca. m)
100
