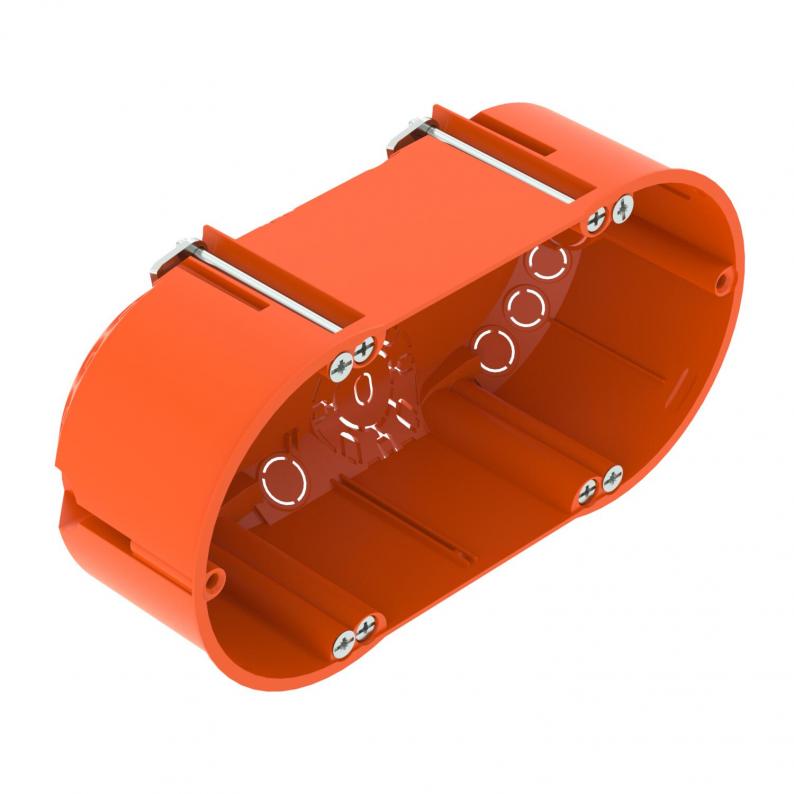

HW hulvegg-installasjonsboks 47, dobbelt
Type HG 47-DV
Art.nr. 2003822
EAN 4012196863945
Art.nr. / Type / E-nr.
2003822 / HG 47-DV / 1250219
Høyde
47 mm
Fresehull diameter
68 mm
Antall innføringer
12
for rørdiameter
20/25 mm
kl. VKE: 10 Stykk
10Stykk
Stykk
Beskrivelse
Dobbelt hulvegg-installasjonsboks, til bruk i hulvegger med en monteringsdybde på minst 47 mm og en platetykkelse på 5 - 40 mm.
• 6 Skruepigger
• Apparatskruer, klemstropper
• 4 Kombi-rørinnføringer Ø 20 og 25 mm
• 4 Innføringer for NYM-ledninger 3 x 1,5 mm²
• 2 Innføringer for NYM-ledninger 3 x 2,5 mm² eller 5 x 1,5 mm²
• 2 Innføringer for NYM-ledninger 5 x 2,5 mm² eller 7 x 1,5 mm²
• Forbindelse med flere installasjonsbokser via forbindelsesstussen av typen ZH 11-V
Testet iht. DIN EN 60670-1, DIN EN 60670-22 og DIN 49073-1.
• 6 Skruepigger
• Apparatskruer, klemstropper
• 4 Kombi-rørinnføringer Ø 20 og 25 mm
• 4 Innføringer for NYM-ledninger 3 x 1,5 mm²
• 2 Innføringer for NYM-ledninger 3 x 2,5 mm² eller 5 x 1,5 mm²
• 2 Innføringer for NYM-ledninger 5 x 2,5 mm² eller 7 x 1,5 mm²
• Forbindelse med flere installasjonsbokser via forbindelsesstussen av typen ZH 11-V
Testet iht. DIN EN 60670-1, DIN EN 60670-22 og DIN 49073-1.
Tekniske data
Mål
| Lengde | 142 mm |
|---|---|
| Bredde | 71 mm |
| Høyde | 47 mm |
Tekniske data
| Type innføring | NYM-ledninger, dataledninger og rør |
|---|---|
| Slagfast | nei |
| Antall innsatser | 2 |
| Fresehull diameter | 68 mm |
| Egnet for platetykkelse min. | 5 mm |
| Egnet for platetykkelse maks. | 40 mm |
| Halogenfri | ja |
| Antall innføringer | 12 |
| Festing av enhetene | Skruer |
| Beskyttelsesklasse | IP30 |
| Type husgjennomføring | Utbrytbar åpning |
| for rørdiameter | 20/25 mm |
| Med skruer | ja |
| Lufttett | nei |
| Stuss | Forbindelsesstusser |
| Merketverrsnitt min. | 1,5 mm² |
| Merketverrsnitt maks. | 2,5 mm² |
| Form | oval |
| Lokk | uten |
| Lokkmontering | Skruer |
| I samsvar med ROHS | ja |
| flammebestandig | iht. VDE 0471/IEC 60695-2-11, testtemperatur 850 °C |
| Kombi-innføringer Ø 20 / 25 mm | 4 |
| Ledningsinnføringer 3 x 2,5 mm² / 5 x 1,5 mm² | 2 |
| Ledningsinnføringer 5 x 2,5 mm² / 7 x 1,5 mm² | 2 |
| Ledningsinnføringer 3 x 1,5 mm² | 4 |
| Dimensjon | 142x71 |
| Materiale | polypropylen |
| Farge | oransje |
| Målespenning | 400 V |
| Produktserie | WIN-serie |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 0,1446 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,1446 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
