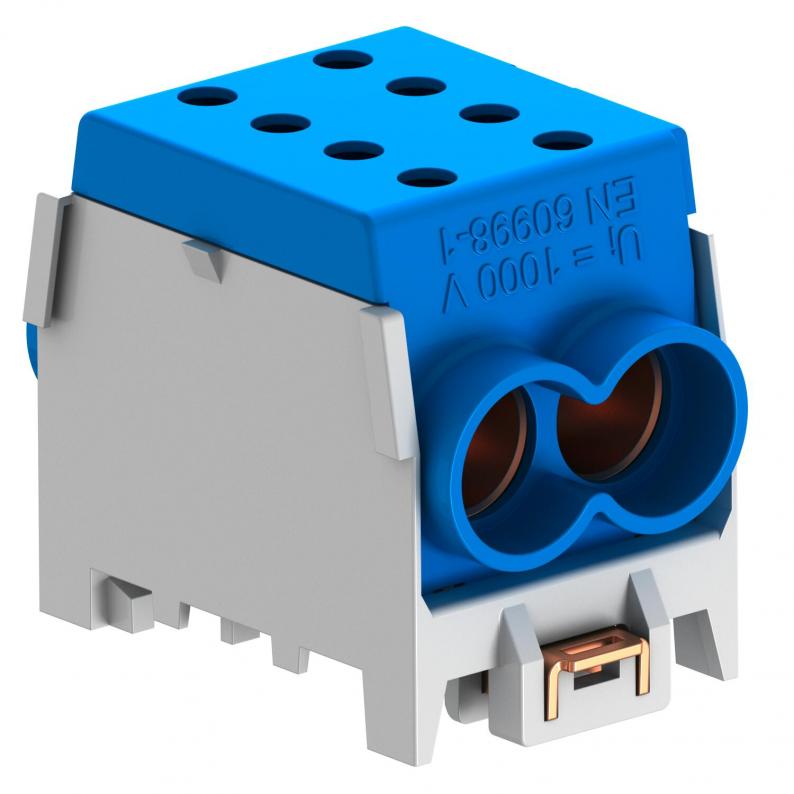

Hovedledningsforgreningsklemme, 1-pol
Type HLAK 1-2x70 GRBL
Art.nr. 2009046
EAN 4012196614370
Art.nr. / Type / E-nr.
Farge
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
1-polet avgreningsklemme for hovedledning 4 x 70 mm² ledertverrsnitt per pol. Med 2 skruer per klemmepunkt for sikkert kontakttrykk. Høyfast hurtigfeste av galvanisert stålplate for enkel montering på bæreskinner.
Terminal deksler er tilgjengelige i de vanlige lederfargene.
Terminal deksler er tilgjengelige i de vanlige lederfargene.
Tekniske data
Mål
| Bredde | 55 mm |
|---|---|
| Høyde | 40 mm |
Tekniske data
| Slagfast | ja |
|---|---|
| Omgivelsestemperatur | 40 °C |
| Halogenfri | ja |
| Pol antall | 1 |
| Merkestrøm | 190 A |
| Merkespenning | 960 V |
| Isoleringsmateriale | Termoplast |
| Egnet til massiv leder | ja |
| Egnet til fleksibel leder | nei |
| Egnet for flertrådet leder | ja |
| Maks. Kabeltverrsnitt | 70 mm² |
| gjennomsiktig | nei |
| Med betjeningshendler | nei |
| Antall klemsteder per pol | 4 |
| Maks. Ledertverrsnitt | 70 mm² |
| VDE-kontrollert | ja |
| Tilkoblingsposisjon | oppe/nede |
| Tilkoblingsbart ledertverrsnitt fintrådet med endehylse min. | 4 mm² |
| Tilkoblingsbart ledertverrsnitt fintrådet med endehylse maks. | 50 mm² |
| Tilkoblingsbart ledertverrsnitt en-trådet min. | 4 mm² |
| Tilkoblingsbart ledertverrsnitt en-trådet maks. | 70 mm² |
| Tilkoblingsbart ledertverrsnitt flertrådet min. | 4 mm² |
| Tilkoblingsbart ledertverrsnitt flertrådet maks. | 70 mm² |
| Egnet for rundleder-tilkobling | ja |
| Egnet for sektorledertilkobling | ja |
| Egnet for båndledertilkobling | nei |
| Maks. Målt driftsstrøm le | 190 A |
| Merketverrsnitt min. | 70 mm² |
| Tilkoblingstype | Skruer |
| I samsvar med ROHS | ja |
| Antall klemmepunkter | 4 |
| Tilkoblingstverrsnitt flertrådet min. | 4 mm² |
| Tilkoblingstverrsnitt flertrådet maks. | 70 mm² |
| Temperaturområde for bruk min. | -25 °C |
| Temperaturområde for bruk maks. | 70 °C |
| flammebestandig | iht. VDE 0471/DIN 695 del 2-1, testtemperatur 960 °C |
| Dimensjon | 70/70mm² |
| Farge | blågrå / blå |
| Produktserie | HSK |
Miljødata
| Emballasje uten plast | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 0,037 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,037 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (1)
Erklæringer (4)
Produktbilder (2)
Utførelser
Type
Tilkoblingstype
Farge
Art.nr.
HLAK 1-2x70 GR
Skruer
grå
2009042
HLAK 1-2x70 GRGN
Skruer
grå / grønn
2009044
HLAK 1-2x70 GRBL
Skruer
blågrå / blå
2009046
Farge
HLAK 1-2x70 GR
Art.nr.
2009042
Tilkoblingstype
Skruer
Farge
grå
HLAK 1-2x70 GRGN
Art.nr.
2009044
Tilkoblingstype
Skruer
Farge
grå / grønn
HLAK 1-2x70 GRBL
Art.nr.
2009046
Tilkoblingstype
Skruer
Farge
blågrå / blå
