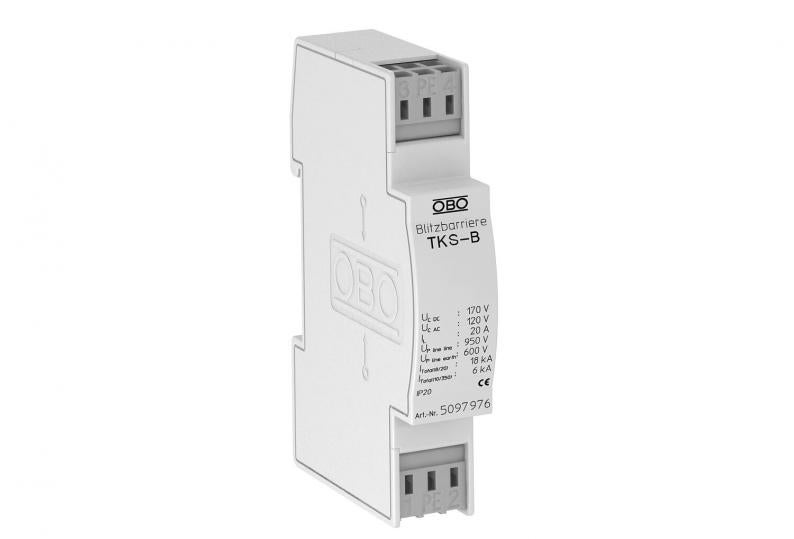

Grunnbeskyttelse for toledersystemer med HF-anvendelser 120 V
Type TKS-B
Art.nr. 5097976
EAN 4012195578277
Art.nr. / Type / E-nr.
5097976 / TKS-B / 1658754
Antall poler
2
Pluggsystem
Klemme
Høyeste kontinuerlige spenning AC
120 V
Høyeste varige spenning DC
170 V
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
TKS-B: Overspenningsvern, til bruk i måle-, styre- og reguleringssystemer, samt telekommunikasjonssystemer
• Basisvern for lynvernpotensialutjevning
• Høy pulsstrømavledningskapasitet 6 kA (10/350)
• Med monteringsvennlige, skrueløse koblingsklemmer
• Plassbesparende rastermål 17,5 mm
Bruksområde: Universell bruk på 35 mm-profilskinne i alle vanlige fordelerskap.
• Basisvern for lynvernpotensialutjevning
• Høy pulsstrømavledningskapasitet 6 kA (10/350)
• Med monteringsvennlige, skrueløse koblingsklemmer
• Plassbesparende rastermål 17,5 mm
Bruksområde: Universell bruk på 35 mm-profilskinne i alle vanlige fordelerskap.
Tekniske data
Tekniske data
| Antall poler | 2 |
|---|---|
| Pluggsystem | Klemme |
| Beskyttelsesnivå fase - fase | <950 V |
| Beskyttelsesnivå fase - jord | <600 V |
| Beskyttelsesklasse | IP20 |
| Teststandard | IEC 61643-21 |
| Kapasitet (fase-fase) | <10 pF |
| Kapasitet (fase-jord) | <10 pF |
| Jording via: | Tilkoblingsledning |
| Isolasjonsmotstand | >1 GΩ |
| Skjerm tilkobling | nei |
| Støtstrømfasthet fase - fase | C2: 18 kV / 9 kA |
| Støtstrømfasthet fase - jord | C2: 18 kV / 9 kA |
| Samlet avledningsstrøm (10/350) | D1: 6 kA |
| Samlet avledningsstrøm (8/20) | 18 kA |
| Nominell strøm DC | 20 A |
| Nominell strøm AC | 14 A |
| Høyeste kontinuerlige spenning AC | 120 V |
| Høyeste varige spenning DC | 170 V |
| Grensefrekvens | 250 MHz |
| SPD iht. IEC 61643-21 | Klasse I+II / D1+C2 |
| Kategorie | Type 1+2 / D1+C2 |
| I samsvar med ROHS | ja |
| LPZ | 0→2 |
| Innskuddsdemping (insertion loss) | 3 dB @ 250 MHz dB |

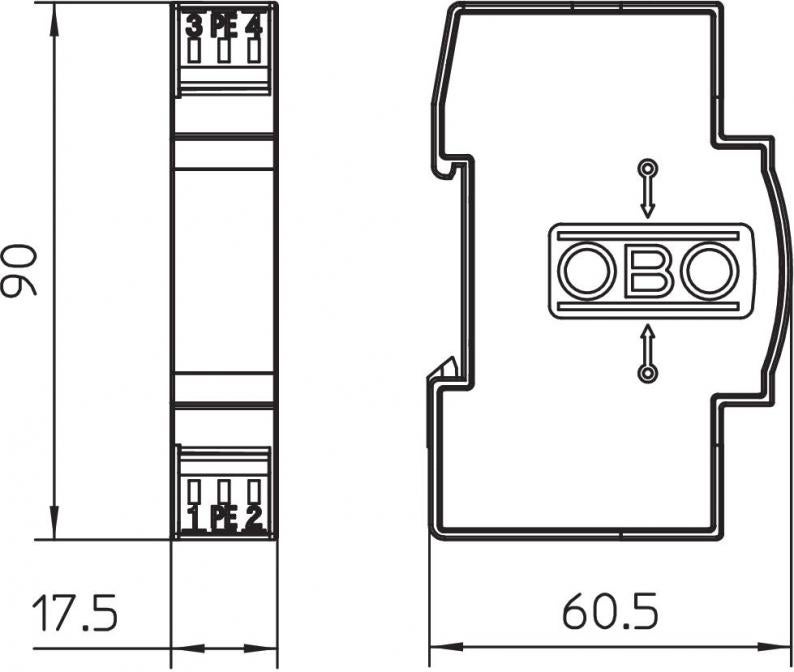

| Delingsenhet DE (17,5 mm) | 1 |
| Tilkoblingstverrsnitt stivt maks. | 2,5 mm² |
| Tilkoblingstverrsnitt flertrådet min. | 0,14 mm² |
| Tilkoblingstverrsnitt flertrådet maks. | 2,5 mm² |
| Temperaturområde for bruk min. | -40 °C |
| Temperaturområde for bruk maks. | 80 °C |
| Dimensjon | 120V AC |
Tilkoblingsmuligheter
| Tilkoblingstverrsnitt stivt min. | 0,14 mm² |
|---|---|
| Tilkoblingstverrsnitt fleksibelt min. | 0,14 mm² |
| Tilkoblingstverrsnitt fleksibelt maks. | 2,5 mm² |
Miljødata
| Emballasje uten plast | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 0,2006 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,2006 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
