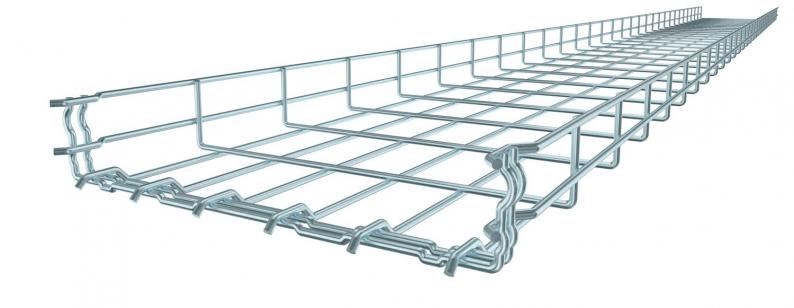

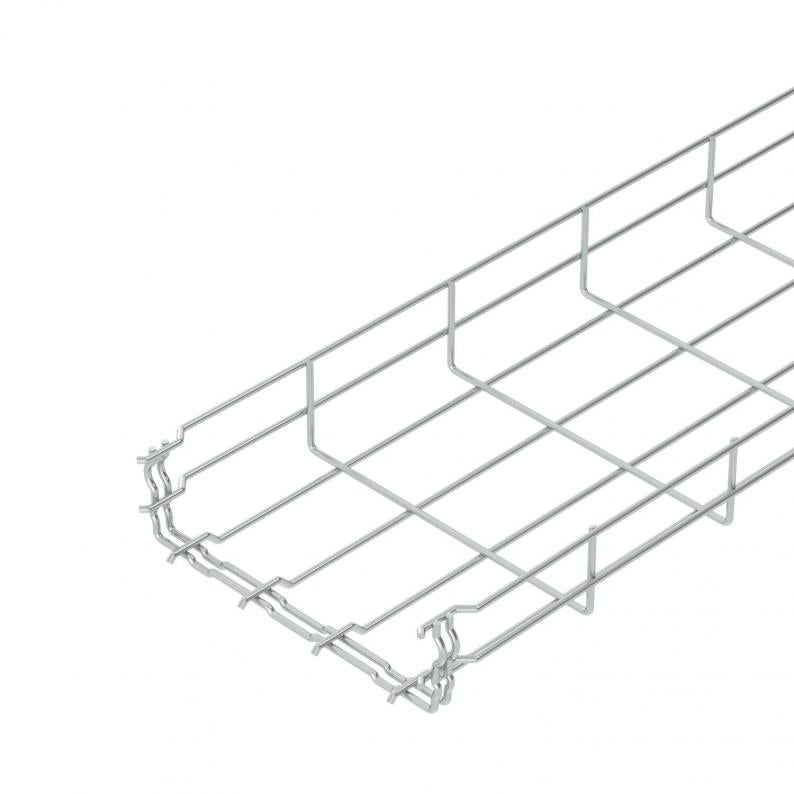

Gitterrenne GR-Magic® 55 G
kl. VKE: 3 m
m
Beskrivelse
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.
Du finner nøyaktig informasjon om UL-klassifiseringen i den aktuelle godkjenningen.
Til gitterrenne trenger man ingen ekstra skjøtedeler, de skyves bare sammen. Maskevidden er 50 x 100 mm (unntak GRM 55/50 = 20 x 100 mm).
Testet for funksjonsopprettholdelse i henhold til DIN 4102 del 12 (type: GRM 55 200 4,8 G, GRM 55 300 G, GRM 55 400 G,
Installasjonsutførelse og parametere i henhold til brannsikringsrapporter).
Testet for installasjon over himling med brannklassifiserende egenskaper. (Type: GRM 55 100 G, GRM 55 200 G, GRM 55 300 G, GRM 55 400 G, branneksponering 30 minutter, Installasjonsutførelse og parametere i henhold til brannsikringsrapporter).
Tekniske data

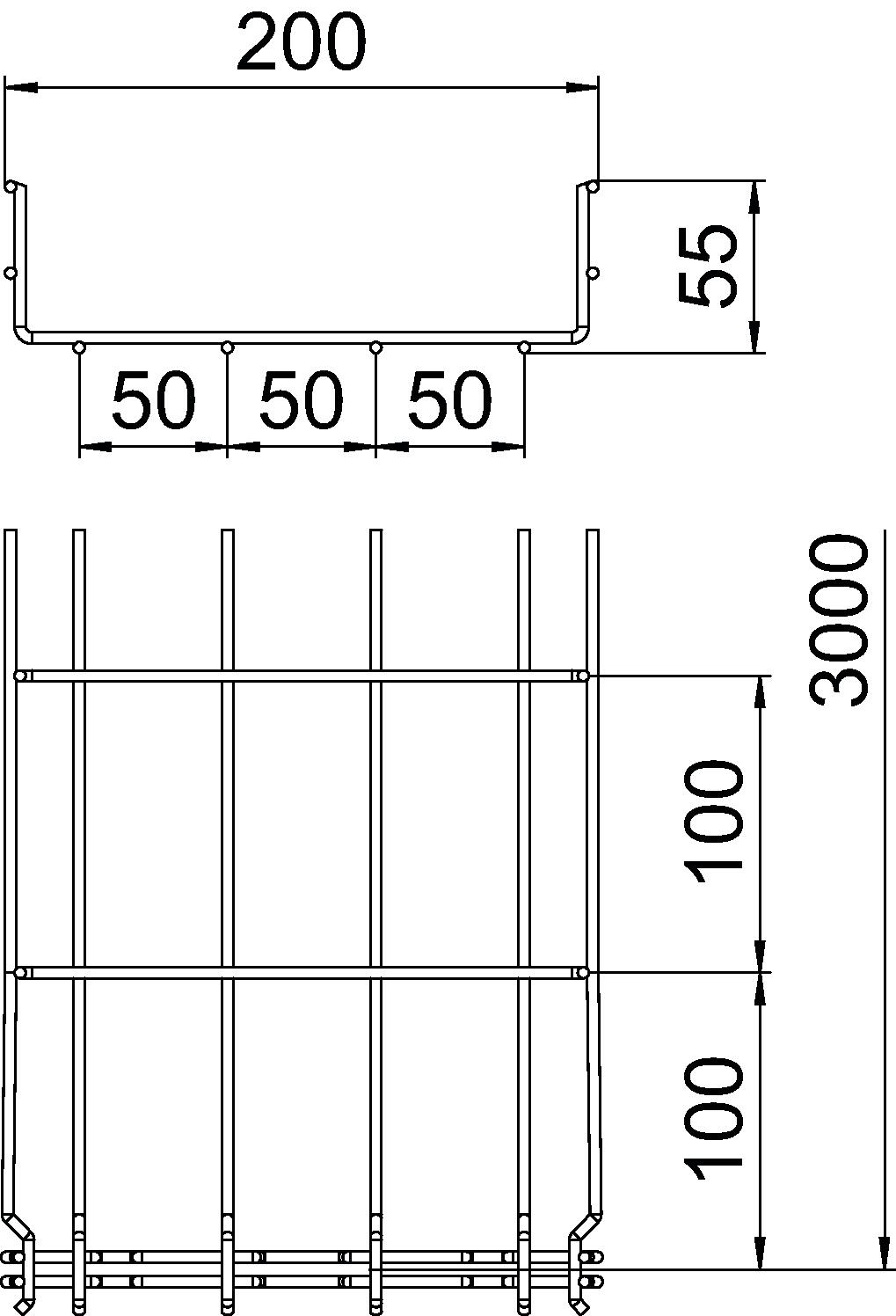

Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 200 mm |
| Høyde | 55 mm |
| Mål B | 200 mm |
| Mål H | 58 mm |
Tekniske data
| Opprettholdelse av funksjon | ja |
|---|---|
| Utførelse skjøtestykke | Integrert skjøtestykke |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 87 cm² |
| Rustfritt stål, etset | nei |
| Nytte- tverrsnitt | 8700 mm² |
| Integrert skillevegg | uten |
| Skrueløst skjøtestykke | ja |
| Profilform | U-form |
| I samsvar med ROHS | ja |
| Tråd-diameter | 3,9 mm |
| Dimensjon | 55x200x3000 |
| Overflate | galvanisert |
| Materiale | stål |
| Farge | zink |
| Brannsikring | Opprettholdelse av funksjon kabelspesifikk bærekonstruksjon, Oppdrag brannverntak |
| Belastningstesttype iht. IEC 61537 | Type II |
| Type skjøtestykke til kabelbæresystem | Klikkfeste |
| Produktserie | GRM-serie |
Belastninger
| Støtteavstand 1,0m | 0,35 kN/m |
|---|---|
| Støtteavstand 1,5m | 0,2 kN/m |
| Støtteavstand 2,0m | 0,1 kN/m |
| Støtteavstand 2,5m | 0,1 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 1,8519 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 1,8519 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
