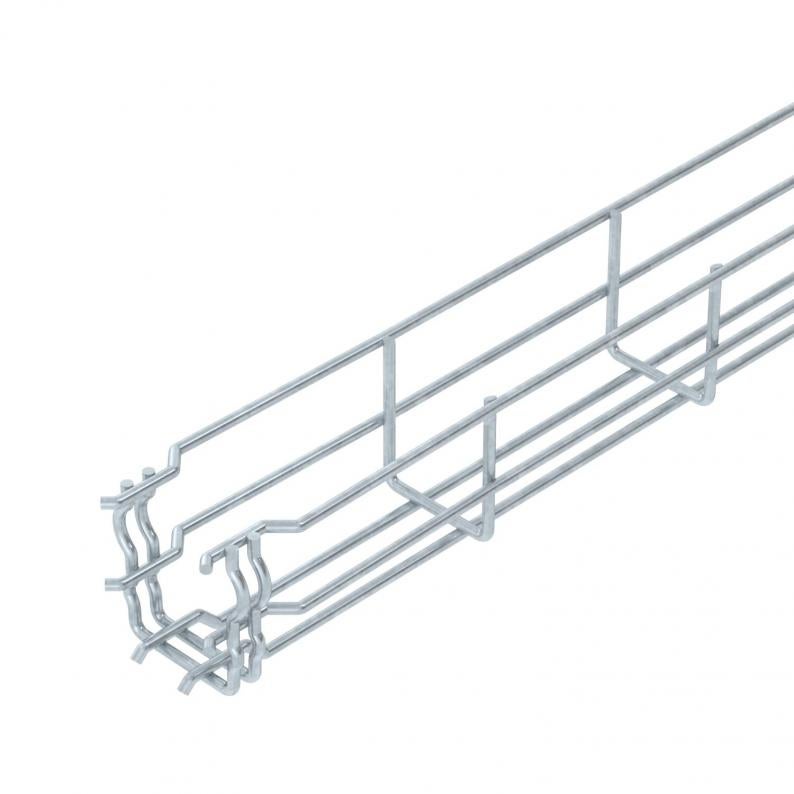

Gitterrenne GR-Magic® 55 FT
Type GRM 55 50 FT
Art.nr. 6001415
EAN 4012195430940
Art.nr. / Type / E-nr.
Lengde
Bredde
Høyde
Opprettholdelse av funksjon
Nytte- tverrsnitt
Tråd-diameter
kl. VKE: 3 m
3m
m
Beskrivelse
Gitterrenne med formtilpasset skjøtestykke med profilhøyde 55 mm.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.
Du finner nøyaktig informasjon om UL-klassifiseringen i den aktuelle godkjenningen.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.
Du finner nøyaktig informasjon om UL-klassifiseringen i den aktuelle godkjenningen.
Til gitterrenne trenger man ingen ekstra skjøtedeler, de skyves bare sammen. Maskevidden er 50 x 100 mm (unntak GRM 55/50 = 20 x 100 mm).
Tekniske data
Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 50 mm |
| Høyde | 55 mm |
| Mål B | 52 mm |
| Mål H | 58 mm |
Tekniske data
| Opprettholdelse av funksjon | ja |
|---|---|
| Utførelse skjøtestykke | Integrert skjøtestykke |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 16 cm² |
| Rustfritt stål, etset | nei |
| Nytte- tverrsnitt | 1600 mm² |
| Integrert skillevegg | uten |
| Skrueløst skjøtestykke | ja |
| Profilform | U-form |
| I samsvar med ROHS | ja |
| Tråd-diameter | 3,9 mm |
| Dimensjon | 55x50x3000 |
| Overflate | Varmgalvanisert (dypp) |
| Materiale | stål |
| Farge | zink |
| Brannsikring | Opprettholdelse av funksjon kabelspesifikk bærekonstruksjon |
| Belastningstesttype iht. IEC 61537 | Type II |
| Type skjøtestykke til kabelbæresystem | Klikkfeste |
| Produktserie | GRM-serie |
Belastninger
| Støtteavstand 1,0m | 0,35 kN/m |
|---|---|
| Støtteavstand 1,5m | 0,2 kN/m |
| Støtteavstand 2,0m | 0,1 kN/m |
| Støtteavstand 2,5m | 0,1 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 1,4752 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 1,4752 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Monterings tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (9)
Erklæringer (4)
Sertifikater (6)
Veiledninger og hjelp (3)
Produktbilder (3)
3D-data nedlastinger (1)
Utførelser
Type
Lengde
Bredde
Høyde
Opprettholdelse av funksjon
Nytte- tverrsnitt
Tråd-diameter
Art.nr.
GRM 55 50 FT
3000
50
55
ja
16
3,9
6001415
GRM 55 100 FT
3000
100
55
ja
40
3,9
6001416
GRM 55 150 FT
3000
150
55
ja
63
3,9
6001418
GRM 55 200 FT
3000
200
55
ja
87
3,9
6001420
GRM 55 300 FT
3000
300
55
ja
129
4,8
6001424
GRM 55 400 FT
3000
400
55
ja
175
4,8
6001428
GRM 55 500 FT
3000
500
55
nei
220
4,8
6001432
GRM 55 600 FT
3000
600
55
nei
265
4,8
6001436
