Gitterrenne GR-Magic® 55 A4
Type GRM 55 150 A4
Art.nr. 6001090
EAN 4012195166023
Art.nr. / Type / E-nr.
Lengde
Bredde
Høyde
Opprettholdelse av funksjon
Nytte- tverrsnitt
Tråd-diameter
kl. VKE: 3 m
3m
m
Beskrivelse

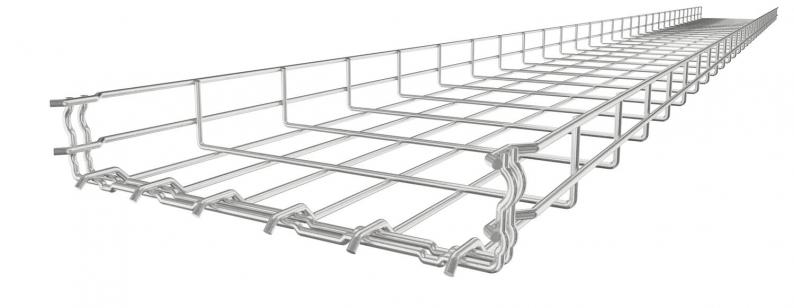

Gitterrenne med formtilpasset skjøtestykke med profilhøyde 55 mm.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.
Til gitterrenne trenger man ingen ekstra skjøtedeler, de skyves bare sammen. Maskevidden er 50 x 100 mm (unntak GRM 55/50 = 20 x 100 mm).
Tekniske data
Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 150 mm |
| Høyde | 55 mm |
| Mål B | 150 mm |
| Mål H | 58 mm |
Tekniske data
| Opprettholdelse av funksjon | ja |
|---|---|
| Utførelse skjøtestykke | Integrert skjøtestykke |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 63 cm² |
| Rustfritt stål, etset | ja |
| Nytte- tverrsnitt | 6300 mm² |
| Integrert skillevegg | uten |
| Skrueløst skjøtestykke | ja |
| Profilform | U-form |
| I samsvar med ROHS | ja |
| Tråd-diameter | 3,9 mm |
| Dimensjon | 55x150x3000 |
| Overflate | Blank, etterbehandlet |
| Materiale | spesialstål, rustfritt 1.4401 |
| Farge | spesialstål |
| Brannsikring | Opprettholdelse av funksjon kabelspesifikk bærekonstruksjon |
| Belastningstesttype iht. IEC 61537 | Type II |
| Type skjøtestykke til kabelbæresystem | Klikkfeste |
| Produktserie | GRM-serie |
Belastninger
| Støtteavstand 1,0m | 0,35 kN/m |
|---|---|
| Støtteavstand 1,5m | 0,2 kN/m |
| Støtteavstand 2,0m | 0,1 kN/m |
| Støtteavstand 2,5m | 0,1 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 4,3273 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 4,3273 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (10)
Erklæringer (4)
Sertifikater (4)
Veiledninger og hjelp (3)
Produktbilder (3)
3D-data nedlastinger (2)
Utførelser
Type
Lengde
Bredde
Høyde
Opprettholdelse av funksjon
Nytte- tverrsnitt
Tråd-diameter
Art.nr.
GRM 55 50 A4
3000
50
55
ja
16
3,9
6001087
GRM 55 100 A4
3000
100
55
ja
40
3,9
6001088
GRM 55 150 A4
3000
150
55
ja
63
3,9
6001090
GRM 55 200 A4
3000
200
55
ja
87
3,9
6001091
GRM 55 300 A4
3000
300
55
ja
129
4,8
6001093
GRM 55 400 A4
3000
400
55
ja
175
4,8
6001095
GRM 55 600 A4
3000
600
55
nei
265
4,8
6001099
Bredde
Opprettholdelse av funksjon
Nytte- tverrsnitt
Tråd-diameter
GRM 55 50 A4
Art.nr.
6001087
Lengde
3000
Bredde
50
Høyde
55
Opprettholdelse av funksjon
ja
Nytte- tverrsnitt
16
Tråd-diameter
3,9
GRM 55 100 A4
Art.nr.
6001088
Lengde
3000
Bredde
100
Høyde
55
Opprettholdelse av funksjon
ja
Nytte- tverrsnitt
40
Tråd-diameter
3,9
GRM 55 150 A4
Art.nr.
6001090
Lengde
3000
Bredde
150
Høyde
55
Opprettholdelse av funksjon
ja
Nytte- tverrsnitt
63
Tråd-diameter
3,9
GRM 55 200 A4
Art.nr.
6001091
Lengde
3000
Bredde
200
Høyde
55
Opprettholdelse av funksjon
ja
Nytte- tverrsnitt
87
Tråd-diameter
3,9
GRM 55 300 A4
Art.nr.
6001093
Lengde
3000
Bredde
300
Høyde
55
Opprettholdelse av funksjon
ja
Nytte- tverrsnitt
129
Tråd-diameter
4,8
GRM 55 400 A4
Art.nr.
6001095
Lengde
3000
Bredde
400
Høyde
55
Opprettholdelse av funksjon
ja
Nytte- tverrsnitt
175
Tråd-diameter
4,8
GRM 55 600 A4
Art.nr.
6001099
Lengde
3000
Bredde
600
Høyde
55
Opprettholdelse av funksjon
nei
Nytte- tverrsnitt
265
Tråd-diameter
4,8
