Gitterrenne GR-Magic® 55 A2
Type GRM 55 150 A2
Art.nr. 6001074
EAN 4012196101351
Art.nr. / Type / E-nr.
Lengde
Bredde
Høyde
Opprettholdelse av funksjon
Nytte- tverrsnitt
Tråd-diameter
kl. VKE: 3 m
3m
m
Beskrivelse

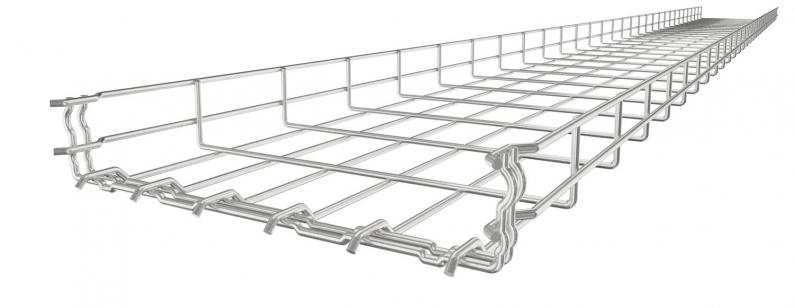

Gitterrenne med formtilpasset skjøtestykke med profilhøyde 55 mm.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.
Til gitterrenne trenger man ingen ekstra skjøtedeler, de skyves bare sammen. Maskevidden er 50 x 100 mm (unntak GRM 55/50 = 20 x 100 mm).
Tekniske data

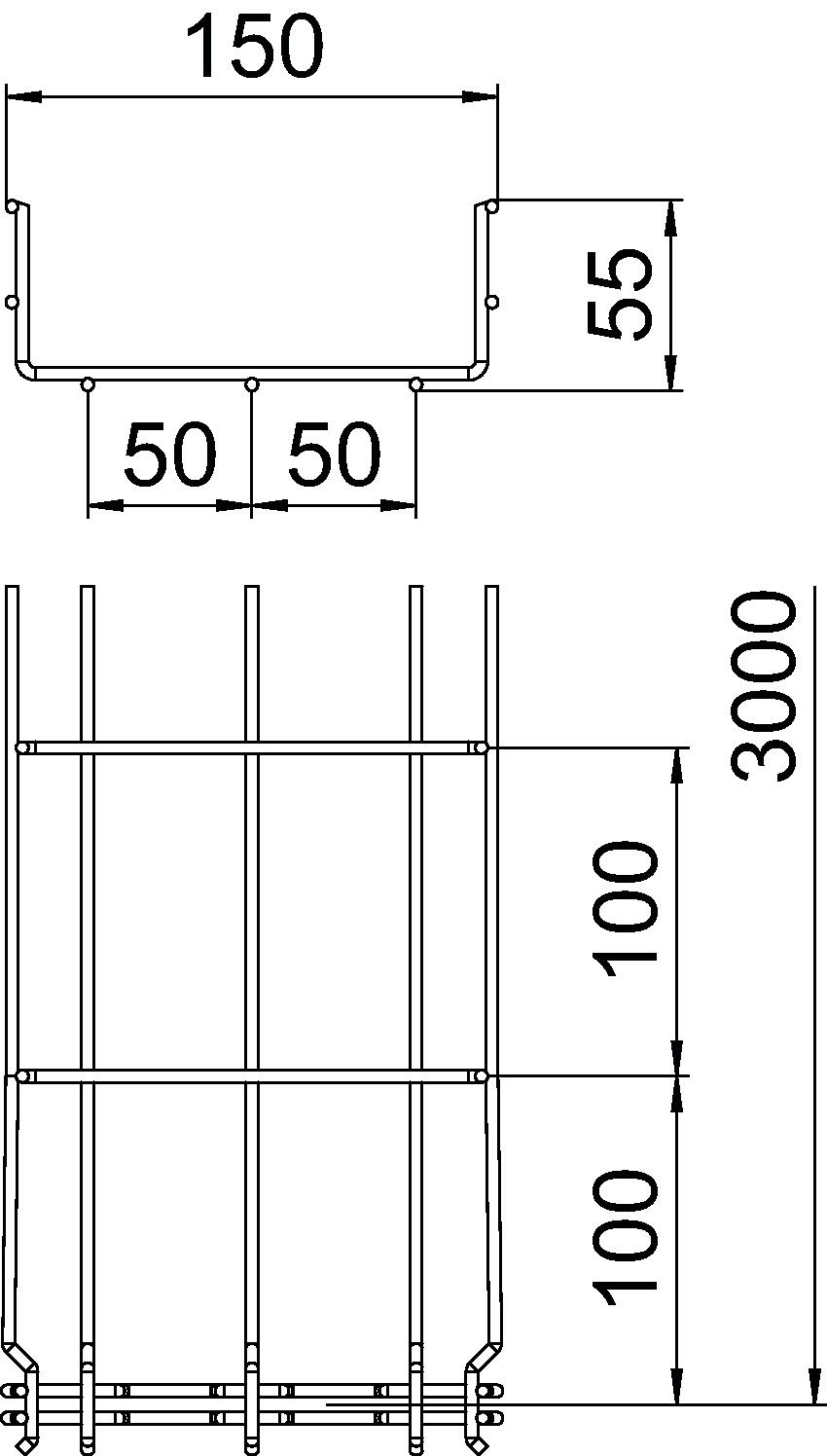

Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 150 mm |
| Høyde | 55 mm |
| Mål B | 150 mm |
| Mål H | 58 mm |
Tekniske data
| Opprettholdelse av funksjon | ja |
|---|---|
| Utførelse skjøtestykke | Integrert skjøtestykke |
| Nytte- tverrsnitt | 63 cm² |
| Rustfritt stål, etset | ja |
| Nytte- tverrsnitt | 6300 mm² |
| Integrert skillevegg | uten |
| Skrueløst skjøtestykke | ja |
| Profilform | U-form |
| I samsvar med ROHS | ja |
| Tråd-diameter | 3,9 mm |
| Dimensjon | 55x150x3000 |
| Overflate | Blank, etterbehandlet |
| Materiale | spesialstål, rustfritt 1.4301 |
| Farge | spesialstål |
| Brannsikring | Opprettholdelse av funksjon kabelspesifikk bærekonstruksjon |
| Belastningstesttype iht. IEC 61537 | Type II |
| Type skjøtestykke til kabelbæresystem | Klikkfeste |
| Produktserie | GRM-serie |
Belastninger
| Støtteavstand 1,0m | 0,35 kN/m |
|---|---|
| Støtteavstand 1,5m | 0,2 kN/m |
| Støtteavstand 2,0m | 0,1 kN/m |
| Støtteavstand 2,5m | 0,1 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 4,3117 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 4,3117 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Systemtilbehør
Monterings tilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (10)
Erklæringer (5)
Sertifikater (4)
Veiledninger og hjelp (3)
Produktbilder (3)
3D-data nedlastinger (2)
Utførelser
Type
Lengde
Bredde
Høyde
Opprettholdelse av funksjon
Nytte- tverrsnitt
Tråd-diameter
Art.nr.
GRM 55 50 A2
3000
50
55
ja
16
3,9
6001070
GRM 55 100 A2
3000
100
55
ja
40
3,9
6001072
GRM 55 150 A2
3000
150
55
ja
63
3,9
6001074
GRM 55 200 A2
3000
200
55
ja
87
3,9
6001076
GRM 55 300 A2
3000
300
55
ja
129
4,8
6001078
GRM 55 400 A2
3000
400
55
ja
175
4,8
6001080
GRM 55 500 A2
3000
500
55
nei
220
4,8
6001082
GRM 55 600 A2
3000
600
55
nei
265
4,8
6001085
Bredde
Opprettholdelse av funksjon
Nytte- tverrsnitt
Tråd-diameter
GRM 55 50 A2
Art.nr.
6001070
Lengde
3000
Bredde
50
Høyde
55
Opprettholdelse av funksjon
ja
Nytte- tverrsnitt
16
Tråd-diameter
3,9
GRM 55 100 A2
Art.nr.
6001072
Lengde
3000
Bredde
100
Høyde
55
Opprettholdelse av funksjon
ja
Nytte- tverrsnitt
40
Tråd-diameter
3,9
GRM 55 150 A2
Art.nr.
6001074
Lengde
3000
Bredde
150
Høyde
55
Opprettholdelse av funksjon
ja
Nytte- tverrsnitt
63
Tråd-diameter
3,9
GRM 55 200 A2
Art.nr.
6001076
Lengde
3000
Bredde
200
Høyde
55
Opprettholdelse av funksjon
ja
Nytte- tverrsnitt
87
Tråd-diameter
3,9
GRM 55 300 A2
Art.nr.
6001078
Lengde
3000
Bredde
300
Høyde
55
Opprettholdelse av funksjon
ja
Nytte- tverrsnitt
129
Tråd-diameter
4,8
GRM 55 400 A2
Art.nr.
6001080
Lengde
3000
Bredde
400
Høyde
55
Opprettholdelse av funksjon
ja
Nytte- tverrsnitt
175
Tråd-diameter
4,8
GRM 55 500 A2
Art.nr.
6001082
Lengde
3000
Bredde
500
Høyde
55
Opprettholdelse av funksjon
nei
Nytte- tverrsnitt
220
Tråd-diameter
4,8
GRM 55 600 A2
Art.nr.
6001085
Lengde
3000
Bredde
600
Høyde
55
Opprettholdelse av funksjon
nei
Nytte- tverrsnitt
265
Tråd-diameter
4,8
