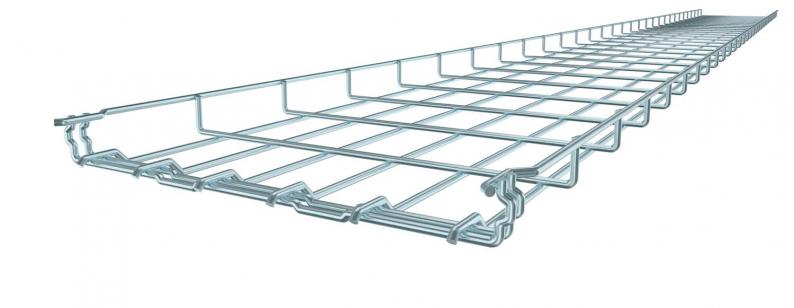

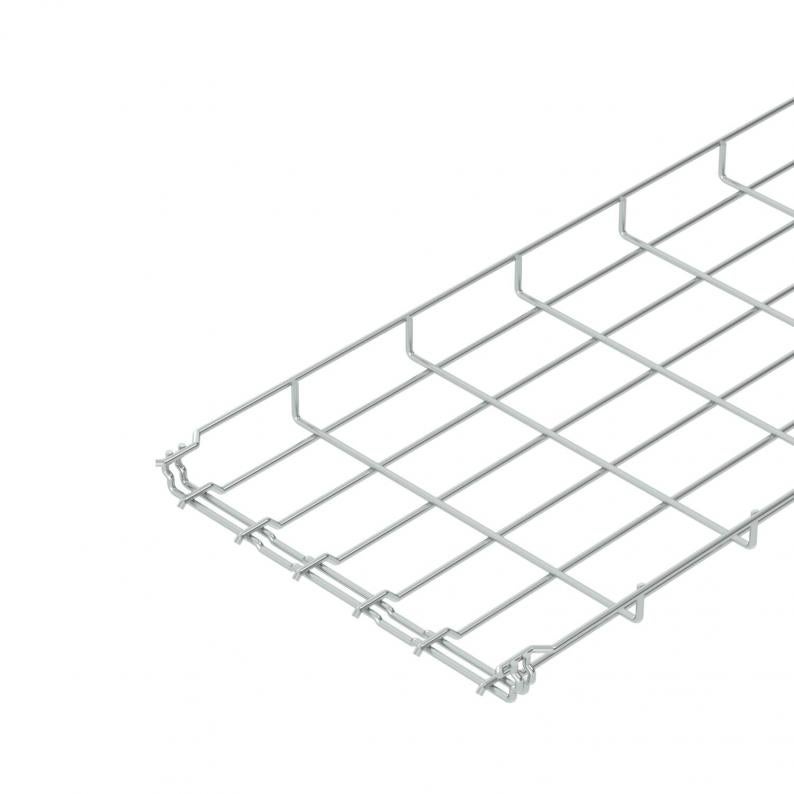

Gitterrenne GR-Magic® 35 G
Type GRM 35 300 G
Art.nr. 6000066
EAN 4012195037194
Art.nr. / Type / E-nr.
Lengde
Bredde
Høyde
Nytte- tverrsnitt
Tråd-diameter
kl. VKE: 3 m
3m
m
Beskrivelse
Gitterrenne med formtilpasset skjøtestykke med profilhøyde 35 mm.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.
Til gitterrenne trenger man ingen ekstra skjøtedeler, de skyves bare sammen. Maskestørrelsen er 50 x 100 mm (unntak GRM 35/50 = 20 x 100 mm).
Tekniske data

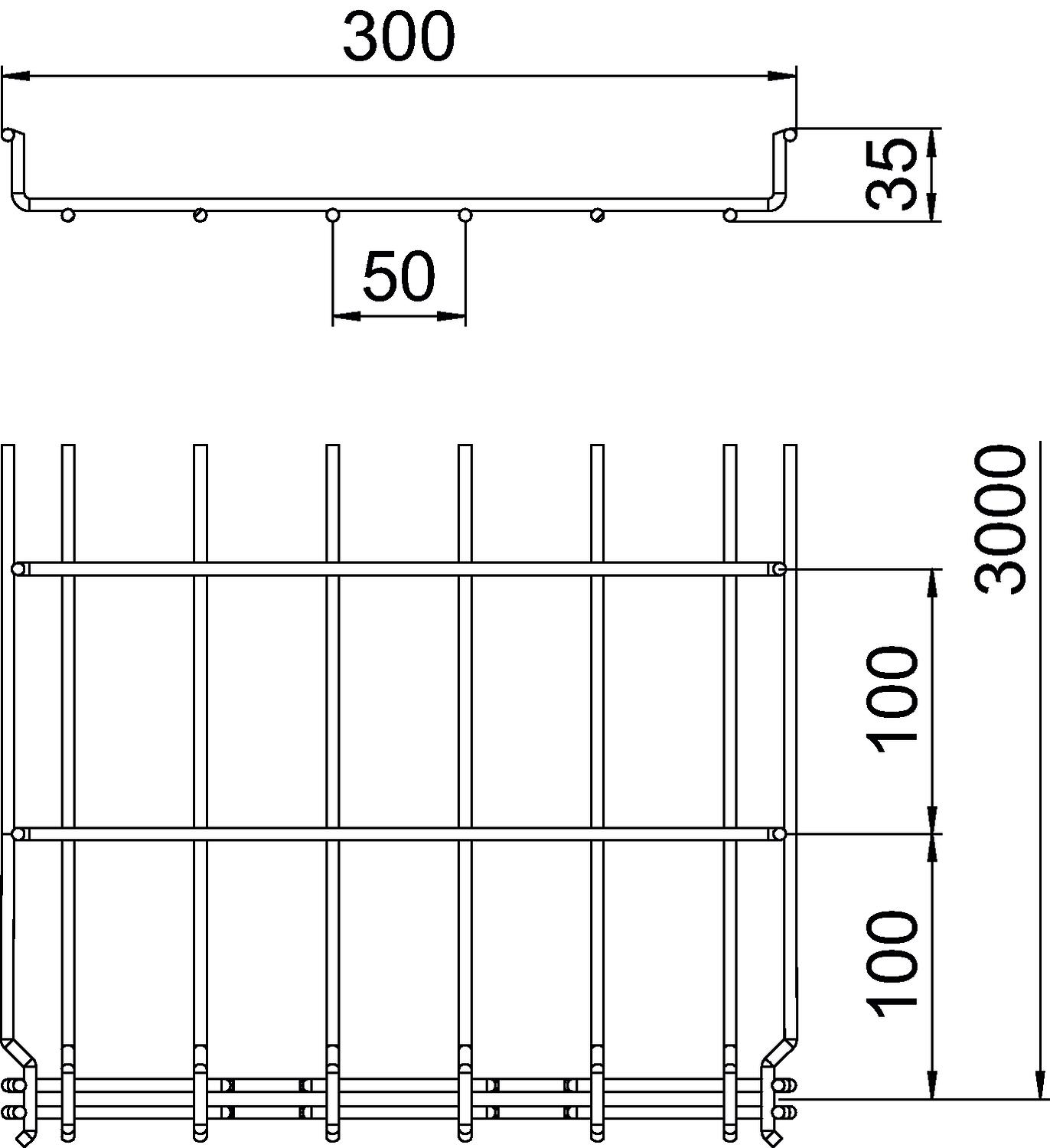

Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 300 mm |
| Høyde | 35 mm |
| Mål B | 300 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Utførelse skjøtestykke | Integrert skjøtestykke |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 71,3 cm² |
| Rustfritt stål, etset | nei |
| Nytte- tverrsnitt | 10500 mm² |
| Integrert skillevegg | uten |
| Skrueløst skjøtestykke | ja |
| Profilform | U-form |
| I samsvar med ROHS | ja |
| Tråd-diameter | 4,8 mm |
| Dimensjon | 35x300x3000 |
| Overflate | galvanisert |
| Materiale | stål |
| Farge | zink |
| Belastningstesttype iht. IEC 61537 | Type II |
| Type skjøtestykke til kabelbæresystem | Klikkfeste |
| Produktserie | GRM-serie |
Belastninger
| Støtteavstand 1,0m | 0,75 kN/m |
|---|---|
| Støtteavstand 1,5m | 0,22 kN/m |
| Støtteavstand 2,0m | 0,15 kN/m |

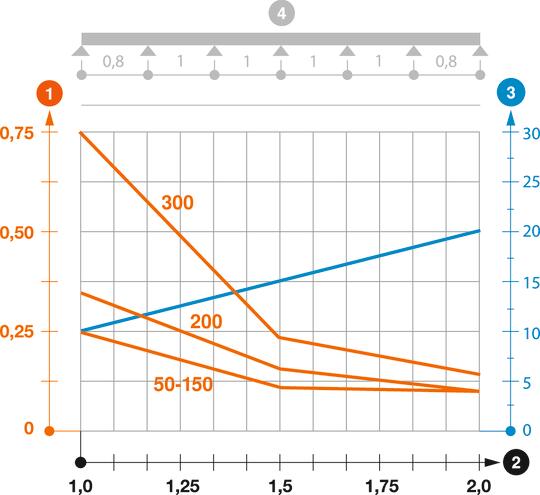

Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 2,9635 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 2,9635 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Monterings tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (6)
Erklæringer (5)
Sertifikater (3)
Veiledninger og hjelp (3)
Produktbilder (3)
3D-data nedlastinger (1)
Utførelser
Type
Lengde
Bredde
Høyde
Opprettholdelse av funksjon
Nytte- tverrsnitt
Tråd-diameter
Art.nr.
GRM 35 50 G
3000
50
35
nei
9,4
3,9
6000060
GRM 35 100 G
3000
100
35
nei
23
3,9
6000062
GRM 35 150 G
3000
150
35
nei
36,6
3,9
6000063
GRM 35 200 G
3000
200
35
nei
50,1
3,9
6000064
GRM 35 300 G
3000
300
35
nei
71,3
4,8
6000066
Bredde
Nytte- tverrsnitt
Tråd-diameter
GRM 35 50 G
Art.nr.
6000060
Lengde
3000
Bredde
50
Høyde
35
Opprettholdelse av funksjon
nei
Nytte- tverrsnitt
9,4
Tråd-diameter
3,9
GRM 35 100 G
Art.nr.
6000062
Lengde
3000
Bredde
100
Høyde
35
Opprettholdelse av funksjon
nei
Nytte- tverrsnitt
23
Tråd-diameter
3,9
GRM 35 150 G
Art.nr.
6000063
Lengde
3000
Bredde
150
Høyde
35
Opprettholdelse av funksjon
nei
Nytte- tverrsnitt
36,6
Tråd-diameter
3,9
GRM 35 200 G
Art.nr.
6000064
Lengde
3000
Bredde
200
Høyde
35
Opprettholdelse av funksjon
nei
Nytte- tverrsnitt
50,1
Tråd-diameter
3,9
GRM 35 300 G
Art.nr.
6000066
Lengde
3000
Bredde
300
Høyde
35
Opprettholdelse av funksjon
nei
Nytte- tverrsnitt
71,3
Tråd-diameter
4,8
