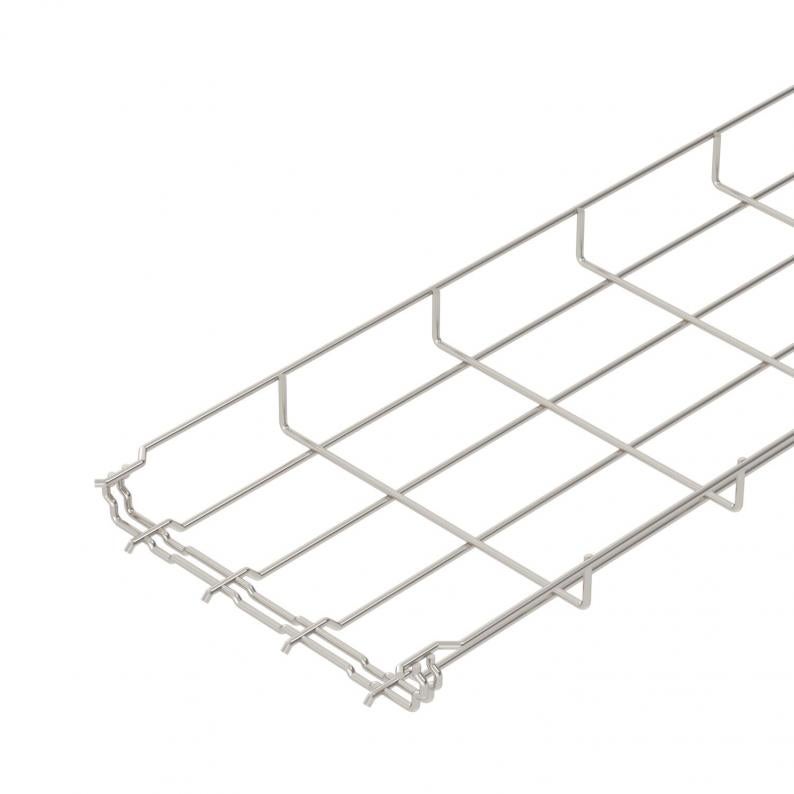

Gitterrenne GR-Magic® 35 A2
Type GRM 35 200 A2
Art.nr. 6000057
EAN 4012195470724
Art.nr. / Type
Lengde
Bredde
Høyde
Nytte- tverrsnitt
Tråd-diameter
kl. VKE: 3 m
3m
m
Beskrivelse
Gitterrenne med formtilpasset skjøtestykke med profilhøyde 35 mm.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.
Til gitterrenne trenger man ingen ekstra skjøtedeler, de skyves bare sammen. Maskestørrelsen er 50 x 100 mm (unntak GRM 35/50 = 20 x 100 mm).
Tekniske data

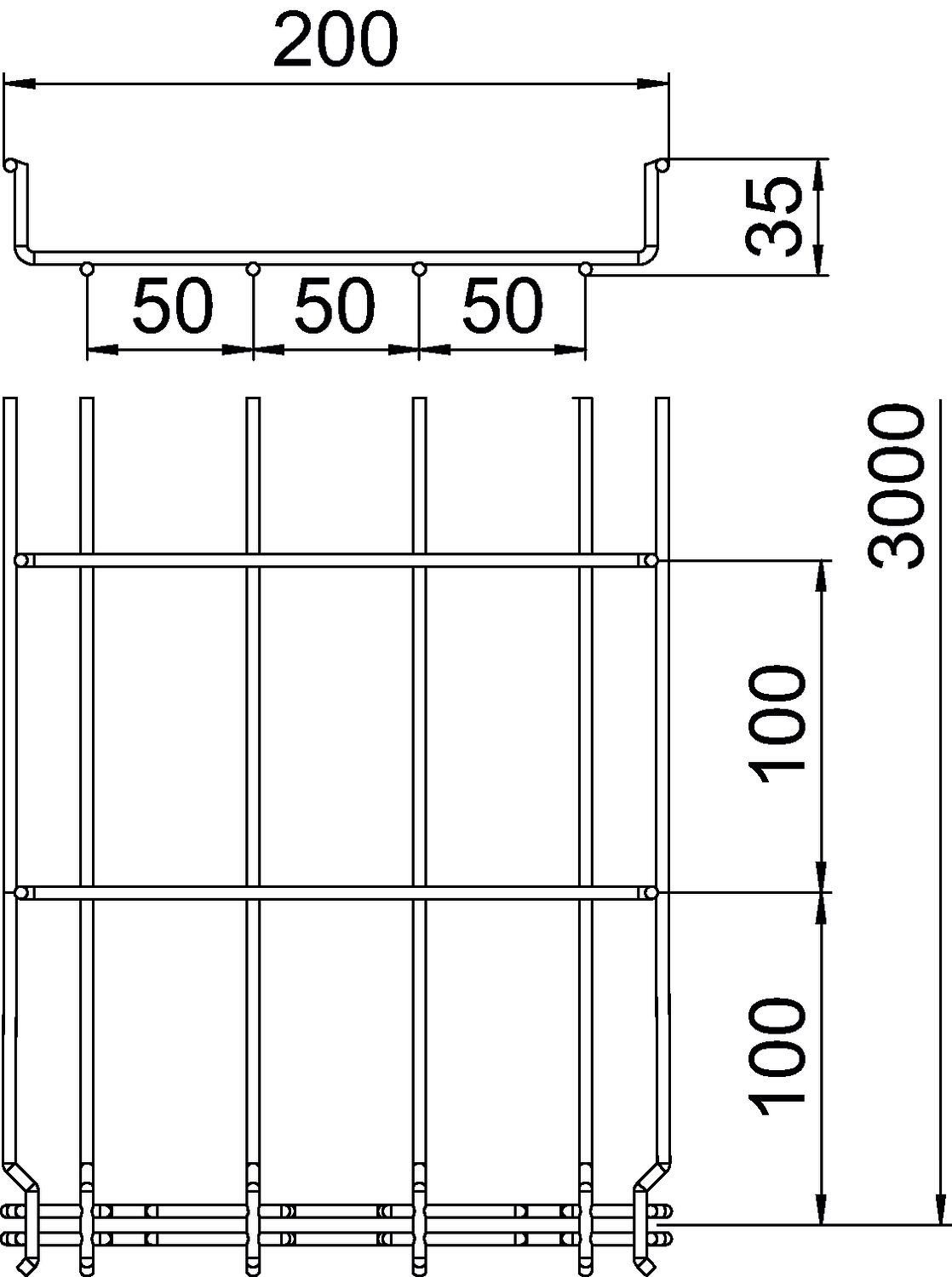

Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 200 mm |
| Høyde | 35 mm |
| Mål B | 200 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Utførelse skjøtestykke | Integrert skjøtestykke |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 50,1 cm² |
| Rustfritt stål, etset | ja |
| Nytte- tverrsnitt | 7000 mm² |
| Integrert skillevegg | uten |
| Skrueløst skjøtestykke | ja |
| Profilform | U-form |
| I samsvar med ROHS | ja |
| Tråd-diameter | 3,9 mm |
| Dimensjon | 35x200x3000 |
| Overflate | Blank, etterbehandlet |
| Materiale | spesialstål, rustfritt 1.4301 |
| Farge | spesialstål |
| Belastningstesttype iht. IEC 61537 | Type II |
| Type skjøtestykke til kabelbæresystem | Klikkfeste |
| Produktserie | GRM-serie |
Belastninger
| Støtteavstand 1,0m | 0,3 kN/m |
|---|---|
| Støtteavstand 1,5m | 0,14 kN/m |
| Støtteavstand 2,0m | 0,1 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 3,8986 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 3,8986 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Systemtilbehør
Monterings tilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (6)
Erklæringer (4)
Sertifikater (3)
Veiledninger og hjelp (3)
Produktbilder (3)
3D-data nedlastinger (1)
Utførelser
Type
Lengde
Bredde
Høyde
Opprettholdelse av funksjon
Nytte- tverrsnitt
Tråd-diameter
Art.nr.
GRM 35 50 A2
3000
50
35
nei
9,4
3,9
6000054
GRM 35 100 A2
3000
100
35
nei
23
3,9
6000055
GRM 35 150 A2
3000
150
35
nei
36,6
3,9
6000056
GRM 35 200 A2
3000
200
35
nei
50,1
3,9
6000057

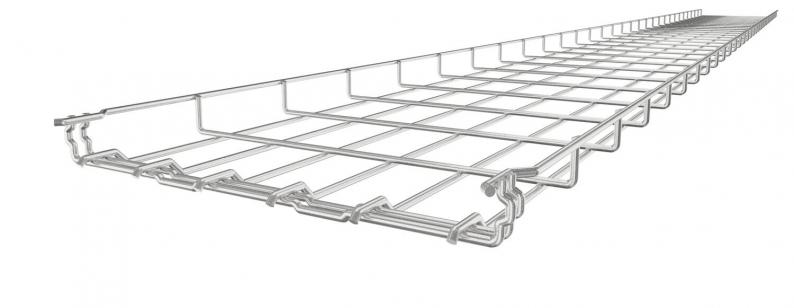

GRM 35 300 A2
3000
300
35
nei
71,3
4,8
6000059
Bredde
Nytte- tverrsnitt
Tråd-diameter
GRM 35 50 A2
Art.nr.
6000054
Lengde
3000
Bredde
50
Høyde
35
Opprettholdelse av funksjon
nei
Nytte- tverrsnitt
9,4
Tråd-diameter
3,9
GRM 35 100 A2
Art.nr.
6000055
Lengde
3000
Bredde
100
Høyde
35
Opprettholdelse av funksjon
nei
Nytte- tverrsnitt
23
Tråd-diameter
3,9
GRM 35 150 A2
Art.nr.
6000056
Lengde
3000
Bredde
150
Høyde
35
Opprettholdelse av funksjon
nei
Nytte- tverrsnitt
36,6
Tråd-diameter
3,9
GRM 35 200 A2
Art.nr.
6000057
Lengde
3000
Bredde
200
Høyde
35
Opprettholdelse av funksjon
nei
Nytte- tverrsnitt
50,1
Tråd-diameter
3,9
GRM 35 300 A2
Art.nr.
6000059
Lengde
3000
Bredde
300
Høyde
35
Opprettholdelse av funksjon
nei
Nytte- tverrsnitt
71,3
Tråd-diameter
4,8
