Gitterrenne GR-Magic® 105 G
Type GRM 105 100 G
Art.nr. 6002402
EAN 4012196020270
Art.nr. / Type / E-nr.
Lengde
Bredde
Høyde
Nytte- tverrsnitt
Tråd-diameter
kl. VKE: 3 m
3m
m
Beskrivelse

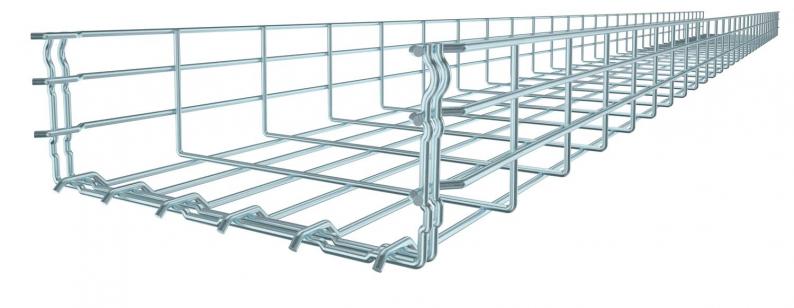

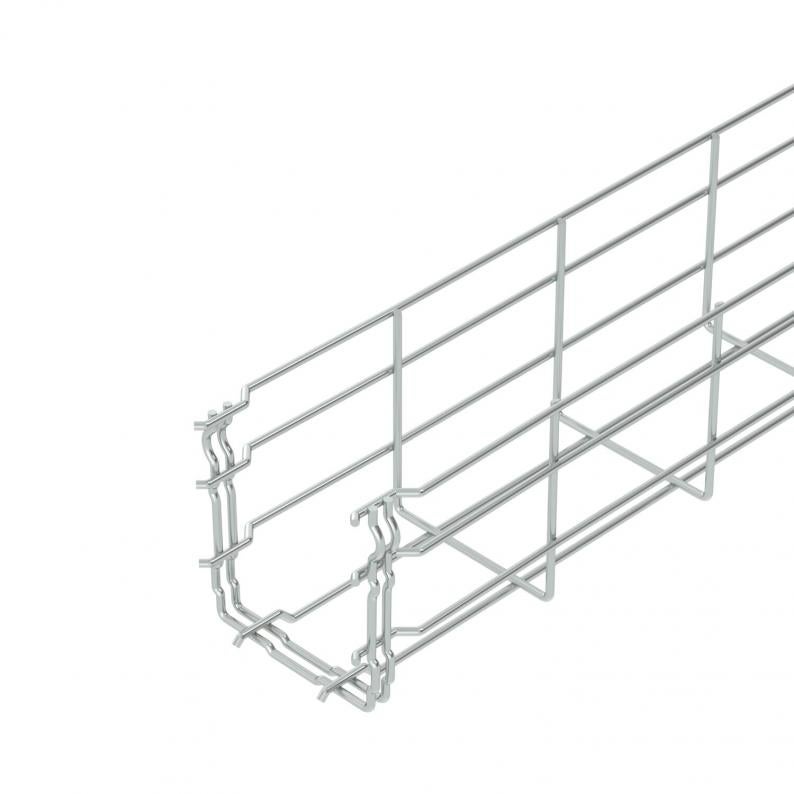

Gitterrenne med formtilpasset skjøtestykke med profilhøyde 105 mm.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.
Til gitterrenne trenger man ingen ekstra skjøtedeler, de skyves bare sammen. Maskevidden er 50 x 100 mm.
Tekniske data

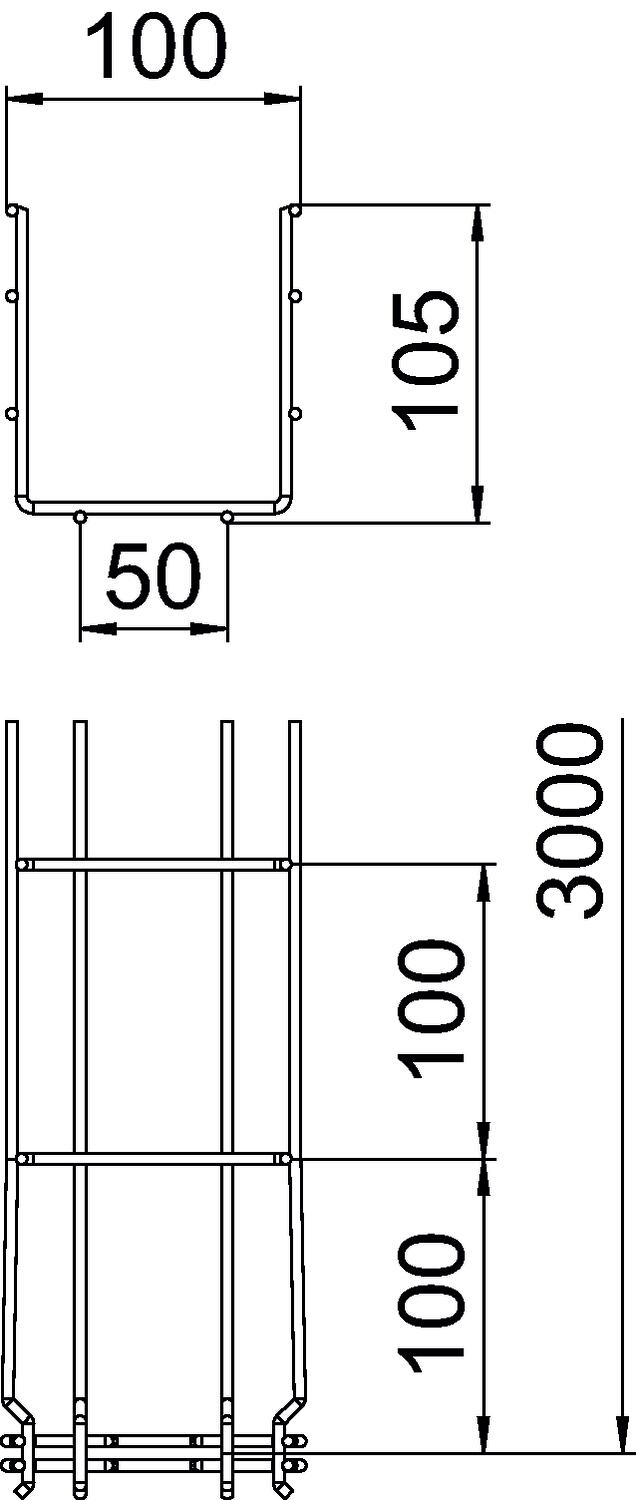

Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 100 mm |
| Høyde | 105 mm |
| Mål B | 100 mm |
| Mål H | 108 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Utførelse skjøtestykke | Integrert skjøtestykke |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 82 cm² |
| Rustfritt stål, etset | nei |
| Nytte- tverrsnitt | 8200 mm² |
| Integrert skillevegg | uten |
| Skrueløst skjøtestykke | ja |
| Profilform | U-form |
| I samsvar med ROHS | ja |
| Tråd-diameter | 3,9 mm |
| Dimensjon | 105x100x3000 |
| Overflate | galvanisert |
| Materiale | stål |
| Farge | zink |
| Belastningstesttype iht. IEC 61537 | Type II |
| Type skjøtestykke til kabelbæresystem | Klikkfeste |
| Produktserie | GRM-serie |
Belastninger
| Støtteavstand 1,0m | 0,8 kN/m |
|---|---|
| Støtteavstand 1,5m | 0,55 kN/m |
| Støtteavstand 2,0m | 0,37 kN/m |
| Støtteavstand 2,5m | 0,27 kN/m |
| Støtteavstand 3,0m | 0,25 kN/m |
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 1,8532 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 1,8532 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Monterings tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (6)
Erklæringer (5)
Sertifikater (3)
Veiledninger og hjelp (3)
Produktbilder (3)
3D-data nedlastinger (1)
Utførelser
Type
Lengde
Bredde
Høyde
Opprettholdelse av funksjon
Nytte- tverrsnitt
Tråd-diameter
Art.nr.
GRM 105 100 G
3000
100
105
nei
82
3,9
6002402
GRM 105 150 G
3000
150
105
nei
130
3,9
6002404
GRM 105 200 G
3000
200
105
nei
175
4,8
6002406
GRM 105 300 G
3000
300
105
nei
268
4,8
6002408
GRM 105 400 G
3000
400
105
nei
363
4,8
6002410
GRM 105 500 G
3000
500
105
nei
459
4,8
6002415
GRM 105 600 G
3000
600
105
nei
554
4,8
6002417
