Gitterrenne GR-Magic® 105 FT
Type GRM 105 150 FT
Art.nr. 6002433
EAN 4012196021352
Art.nr. / Type
Lengde
Bredde
Høyde
Nytte- tverrsnitt
Tråd-diameter
kl. VKE: 3 m
3m
m
Beskrivelse

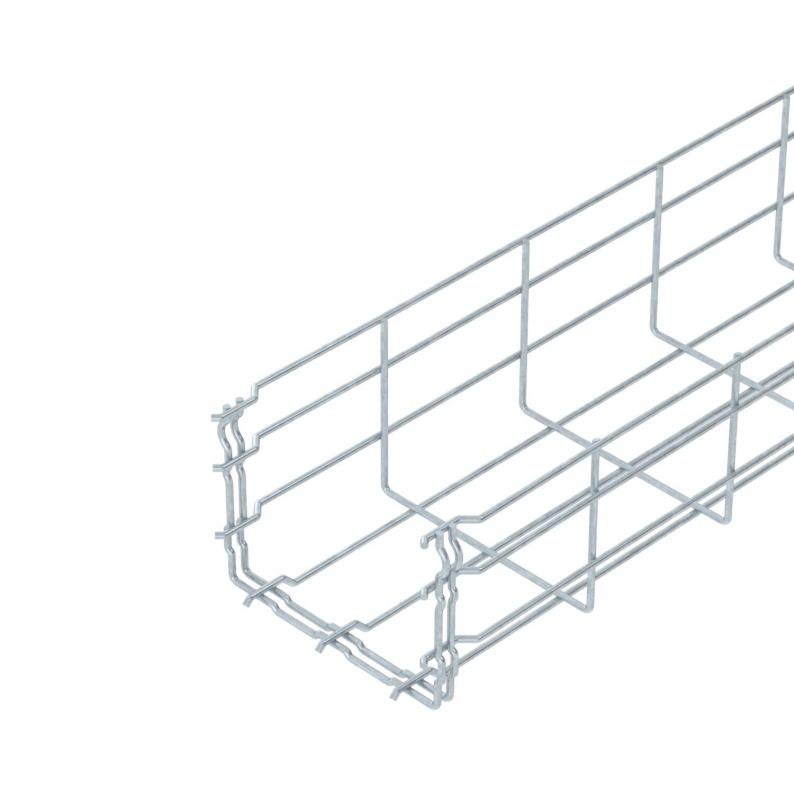

Gitterrenne med formtilpasset skjøtestykke med profilhøyde 105 mm.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.
Til gitterrenne trenger man ingen ekstra skjøtedeler, de skyves bare sammen. Maskevidden er 50 x 100 mm.
Tekniske data

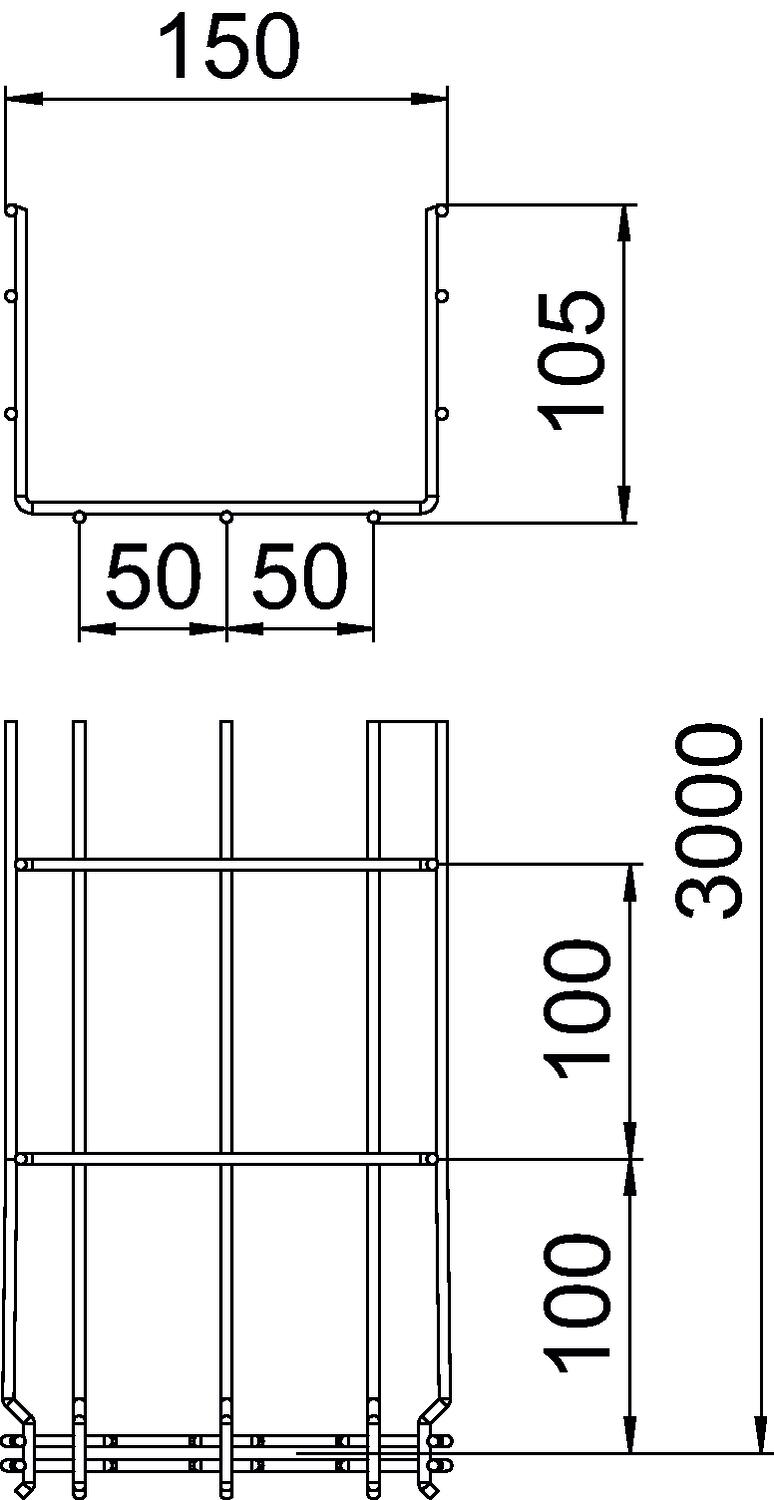

Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 150 mm |
| Høyde | 105 mm |
| Mål B | 150 mm |
| Mål H | 108 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Utførelse skjøtestykke | Integrert skjøtestykke |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 130 cm² |
| Rustfritt stål, etset | nei |
| Nytte- tverrsnitt | 13000 mm² |
| Integrert skillevegg | uten |
| Skrueløst skjøtestykke | ja |
| Profilform | U-form |
| I samsvar med ROHS | ja |
| Tråd-diameter | 3,9 mm |
| Dimensjon | 105x150x3000 |
| Overflate | Varmgalvanisert (dypp) |
| Materiale | stål |
| Farge | zink |
| Belastningstesttype iht. IEC 61537 | Type II |
| Type skjøtestykke til kabelbæresystem | Klikkfeste |
| Produktserie | GRM-serie |
Belastninger
| Støtteavstand 1,0m | 0,8 kN/m |
|---|---|
| Støtteavstand 1,5m | 0,55 kN/m |
| Støtteavstand 2,0m | 0,37 kN/m |
| Støtteavstand 2,5m | 0,27 kN/m |
| Støtteavstand 3,0m | 0,25 kN/m |
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 2,4443 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 2,4443 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Monterings tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (6)
Erklæringer (4)
Sertifikater (5)
Veiledninger og hjelp (3)
Produktbilder (3)
3D-data nedlastinger (1)
Utførelser
Type
Lengde
Bredde
Høyde
Opprettholdelse av funksjon
Nytte- tverrsnitt
Tråd-diameter
Art.nr.
GRM 105 100 FT
3000
100
105
nei
82
3,9
6002431
GRM 105 150 FT
3000
150
105
nei
130
3,9
6002433
GRM 105 200 FT
3000
200
105
nei
175
4,8
6002435
GRM 105 300 FT
3000
300
105
nei
268
4,8
6002437
GRM 105 400 FT
3000
400
105
nei
363
4,8
6002439
GRM 105 450 FT
3000
450
105
nei
411
4,8
6002441
GRM 105 500 FT
3000
500
105
nei
459
4,8
6002443
GRM 105 600 FT
3000
600
105
nei
554
4,8
6002445
Bredde
Nytte- tverrsnitt
Tråd-diameter
GRM 105 100 FT
Art.nr.
6002431
Lengde
3000
Bredde
100
Høyde
105
Opprettholdelse av funksjon
nei
Nytte- tverrsnitt
82
Tråd-diameter
3,9
GRM 105 150 FT
Art.nr.
6002433
Lengde
3000
Bredde
150
Høyde
105
Opprettholdelse av funksjon
nei
Nytte- tverrsnitt
130
Tråd-diameter
3,9
GRM 105 200 FT
Art.nr.
6002435
Lengde
3000
Bredde
200
Høyde
105
Opprettholdelse av funksjon
nei
Nytte- tverrsnitt
175
Tråd-diameter
4,8
GRM 105 300 FT
Art.nr.
6002437
Lengde
3000
Bredde
300
Høyde
105
Opprettholdelse av funksjon
nei
Nytte- tverrsnitt
268
Tråd-diameter
4,8
GRM 105 400 FT
Art.nr.
6002439
Lengde
3000
Bredde
400
Høyde
105
Opprettholdelse av funksjon
nei
Nytte- tverrsnitt
363
Tråd-diameter
4,8
GRM 105 450 FT
Art.nr.
6002441
Lengde
3000
Bredde
450
Høyde
105
Opprettholdelse av funksjon
nei
Nytte- tverrsnitt
411
Tråd-diameter
4,8
GRM 105 500 FT
Art.nr.
6002443
Lengde
3000
Bredde
500
Høyde
105
Opprettholdelse av funksjon
nei
Nytte- tverrsnitt
459
Tråd-diameter
4,8
GRM 105 600 FT
Art.nr.
6002445
Lengde
3000
Bredde
600
Høyde
105
Opprettholdelse av funksjon
nei
Nytte- tverrsnitt
554
Tråd-diameter
4,8
