G-gitterrenne Magic® 150 G
Type G-GRM 150 100 G
Art.nr. 6005544
EAN 4012195686460
Art.nr. / Type
6005544 / G-GRM 150 100 G
Lengde
3000 mm
Bredde
100 mm
Høyde
150 mm
Opprettholdelse av funksjon
ja
Nytte- tverrsnitt
107 cm²
Tråd-diameter
3,9 mm
kl. VKE: 3 m
3m
m
Beskrivelse

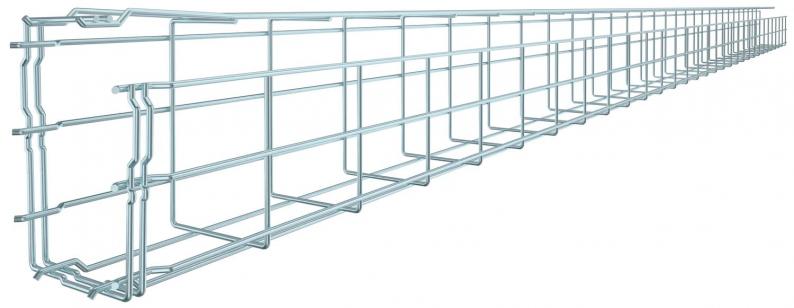

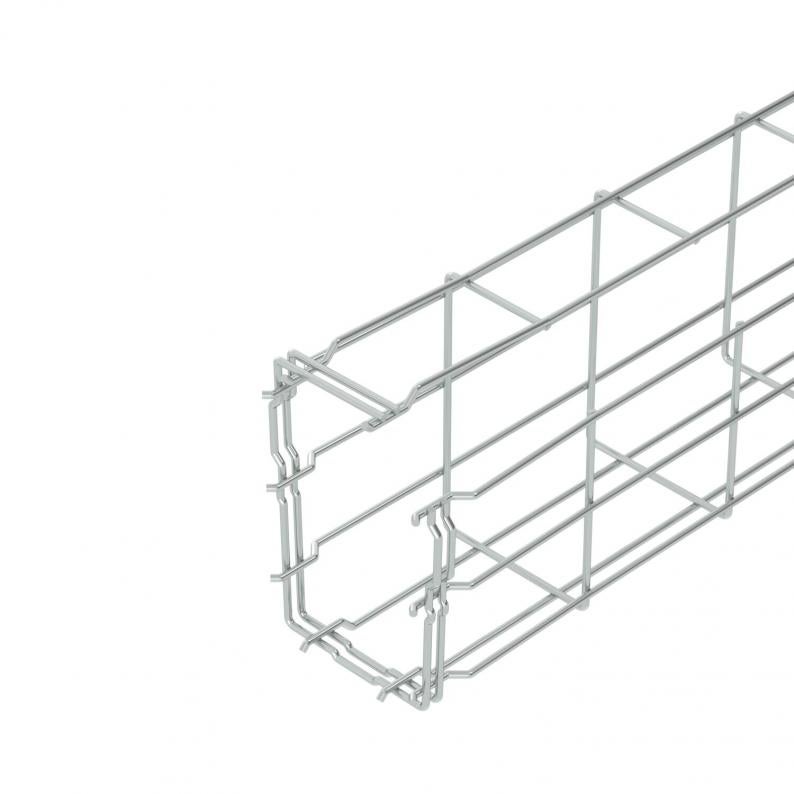

G-formet gitterrenne av punktsveisede ståltråder med forskjellige sidehøyder og bredder.
Montering direkte på vegg og tak, er mulig Belastningsdetaljer for de forskjellige installasjonstypene er tilgjengelige på forespørsel.
Magnetisk skjermdemping 15 dB.
Montering direkte på vegg og tak, er mulig Belastningsdetaljer for de forskjellige installasjonstypene er tilgjengelige på forespørsel.
Magnetisk skjermdemping 15 dB.
Tekniske data

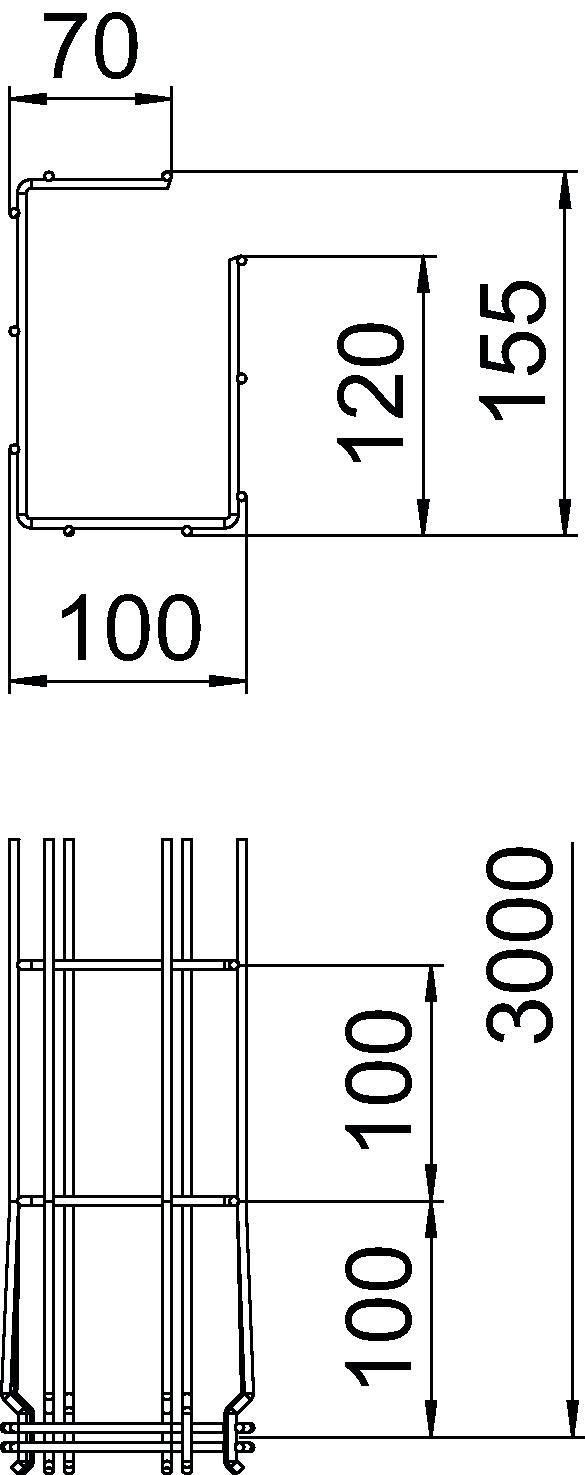

Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 100 mm |
| Høyde | 150 mm |
| Mål A | 120 mm |
| Mål B | 100 mm |
| Mål H | 155 mm |
| Mål C | 68 mm |
Tekniske data
| Opprettholdelse av funksjon | ja |
|---|---|
| Utførelse skjøtestykke | Integrert skjøtestykke |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 107 cm² |
| Rustfritt stål, etset | nei |
| Nytte- tverrsnitt | 10700 mm² |
| Integrert skillevegg | uten |
| Skrueløst skjøtestykke | ja |
| Profilform | G-form |
| I samsvar med ROHS | ja |
| Tråd-diameter | 3,9 mm |
| Dimensjon | 150x100x3000 |
| Overflate | galvanisert |
| Materiale | stål |
| Farge | zink |
| Belastningstesttype iht. IEC 61537 | Type II |
| Type skjøtestykke til kabelbæresystem | Klikkfeste |
| Produktserie | G-GRM-serie |
Belastninger
| Støtteavstand 1,0m | 0,6 kN/m |
|---|---|
| Støtteavstand 1,5m | 0,5 kN/m |
| Støtteavstand 2,0m | 0,35 kN/m |
| Støtteavstand 2,5m | 0,3 kN/m |
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 2,3738 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 2,3738 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Monterings tilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (2)
Erklæringer (4)
Sertifikater (1)
Veiledninger og hjelp (3)
Produktbilder (3)
3D-data nedlastinger (1)
Utførelser
Type
Lengde
Bredde
Høyde
Opprettholdelse av funksjon
Nytte- tverrsnitt
Tråd-diameter
Art.nr.
G-GRM 150 100 G
3000
100
150
ja
107
3,9
6005544
G-GRM 150 100 G
Art.nr.
6005544
Lengde
3000
Bredde
100
Høyde
150
Opprettholdelse av funksjon
ja
Nytte- tverrsnitt
107
Tråd-diameter
3,9
