G-gitterrenne Magic® 125 G
Type G-GRM 125 75 G
Art.nr. 6005541
EAN 4012195686453
Art.nr. / Type
6005541 / G-GRM 125 75 G
Lengde
3000 mm
Bredde
75 mm
Høyde
125 mm
Opprettholdelse av funksjon
nei
Nytte- tverrsnitt
61 cm²
Tråd-diameter
3,9 mm
kl. VKE: 3 m
3m
m
Beskrivelse

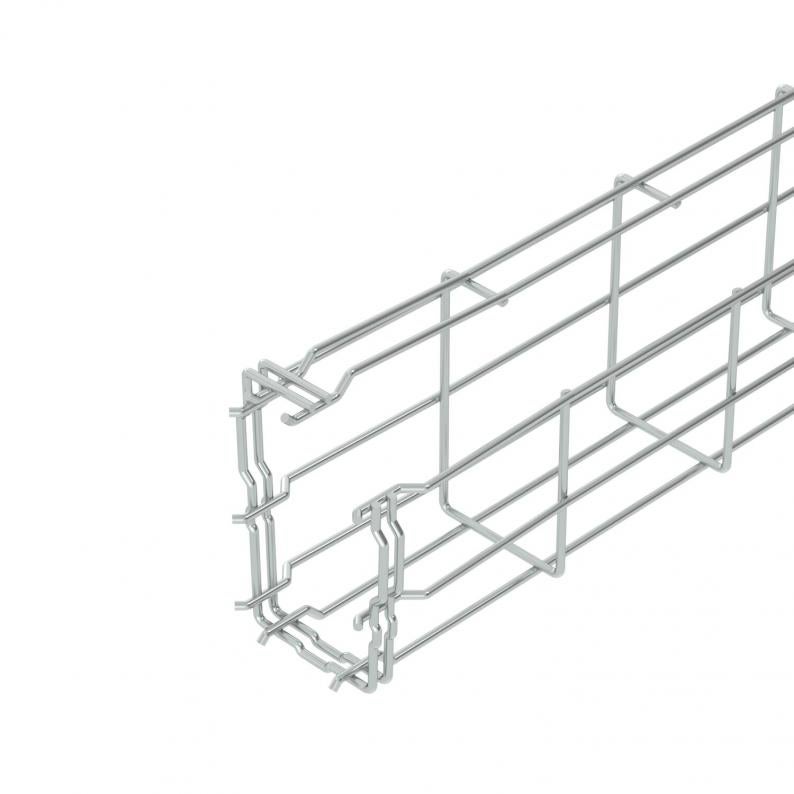

G-formet gitterrenne av punktsveisede ståltråder med forskjellige sidehøyder og bredder.
Montering direkte på vegg og tak, er mulig Belastningsdetaljer for de forskjellige installasjonstypene er tilgjengelige på forespørsel.
Magnetisk skjermdemping 15 dB.
Montering direkte på vegg og tak, er mulig Belastningsdetaljer for de forskjellige installasjonstypene er tilgjengelige på forespørsel.
Magnetisk skjermdemping 15 dB.
Tekniske data

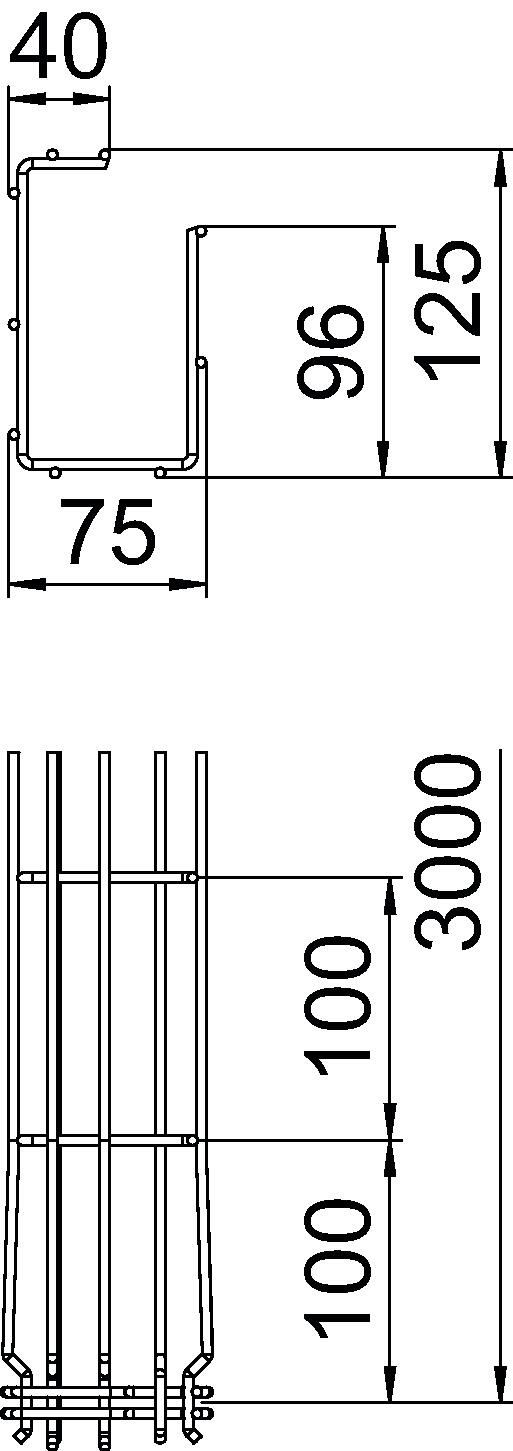

Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 75 mm |
| Høyde | 125 mm |
| Mål A | 96 mm |
| Mål B | 75 mm |
| Mål H | 125 mm |
| Mål C | 38 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Utførelse skjøtestykke | Integrert skjøtestykke |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 61 cm² |
| Rustfritt stål, etset | nei |
| Nytte- tverrsnitt | 6100 mm² |
| Integrert skillevegg | uten |
| Skrueløst skjøtestykke | ja |
| Profilform | G-form |
| I samsvar med ROHS | ja |
| Tråd-diameter | 3,9 mm |
| Dimensjon | 125x75x3000 |
| Overflate | galvanisert |
| Materiale | stål |
| Farge | zink |
| Belastningstesttype iht. IEC 61537 | Type II |
| Type skjøtestykke til kabelbæresystem | Klikkfeste |
| Produktserie | G-GRM-serie |
Belastninger
| Støtteavstand 1,0m | 0,6 kN/m |
|---|---|
| Støtteavstand 1,5m | 0,35 kN/m |
| Støtteavstand 2,0m | 0,3 kN/m |
| Støtteavstand 2,5m | 0,25 kN/m |
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 2,0574 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 2,0574 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Monterings tilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (3)
Erklæringer (5)
Sertifikater (1)
Veiledninger og hjelp (3)
Produktbilder (3)
3D-data nedlastinger (1)
Utførelser
Type
Lengde
Bredde
Høyde
Opprettholdelse av funksjon
Nytte- tverrsnitt
Tråd-diameter
Art.nr.
G-GRM 125 75 G
3000
75
125
nei
61
3,9
6005541
G-GRM 125 75 G
Art.nr.
6005541
Lengde
3000
Bredde
75
Høyde
125
Opprettholdelse av funksjon
nei
Nytte- tverrsnitt
61
Tråd-diameter
3,9
