Forsterket kabelstige WKLG 110 FT
Type WKLG 1130 FT
Art.nr. 6311063
EAN 4012196883394
Art.nr. / Type
Lengde
Bredde
Bjelketykkelse
kl. VKE: 6 m
6m
m
Beskrivelse

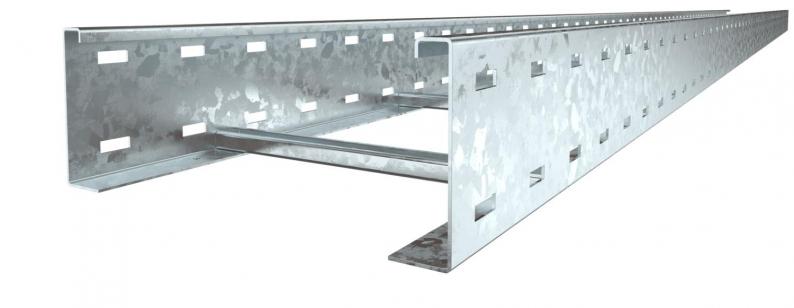

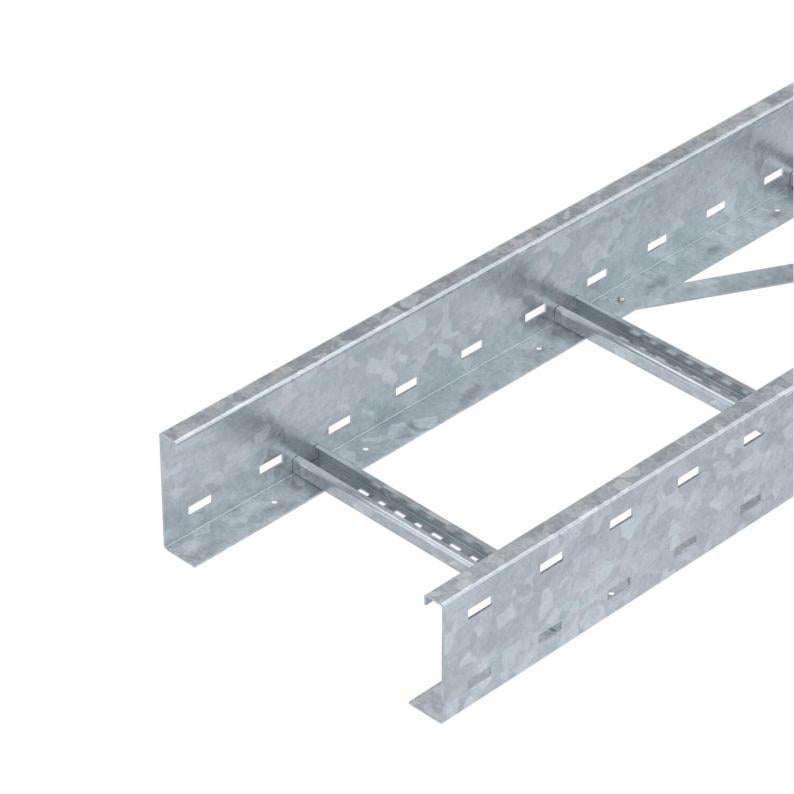

Forsterket kabelstige med perforert sidebjelke i sidehøyden 110 mm. Feste av kabler og ledninger med bøyleklammer type 2056.
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
Langsgående skjøtestykker type WRVL 110 må bestilles separat etter behov.
Tekniske data

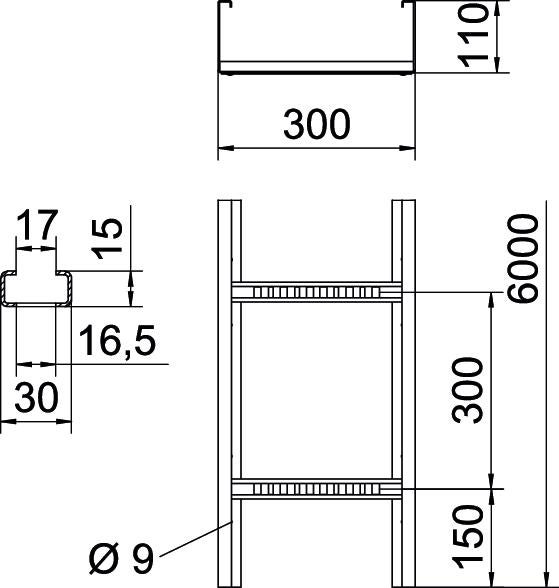

Mål
| Lengde | 6000 mm |
|---|---|
| Bredde | 300 mm |
| Høyde | 110 mm |
| Mål L | 6000 mm |
| Mål B | 300 mm |
| Spormål sprosse | 17,00 |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Forsterket utførelse | ja |
| Nytte- tverrsnitt | 281 cm² |
| Rustfritt stål, etset | nei |
| Nytte- tverrsnitt | 28100 mm² |
| Utførelse av sprossene | Profil perforert |
| Utførelse til sidebjelken | Profil (åpen) |
| Feste til sprossen | komplett naglet |
| Mål | 110 x 300 |
| I samsvar med ROHS | ja |
| Bjelketykkelse | 2 mm |
| Dimensjon | 110x300x6000 |
| Overflate | Varmgalvanisert (dypp) |
| Materiale | stål |
| Farge | zink |
| Produktserie | WKLG-serie |
Belastninger
| Støtteavstand 3,0m | 2,5 kN/m |
|---|---|
| Støtteavstand 3,5m | 1,98 kN/m |
| Støtteavstand 4,0m | 1,6 kN/m |
| Støtteavstand 4,5m | 1,31 kN/m |
| Støtteavstand 5,0m | 1,1 kN/m |
| Støtteavstand 6,0m | 0,8 kN/m |
| Støtteavstand 7,0m | 0,4 kN/m |

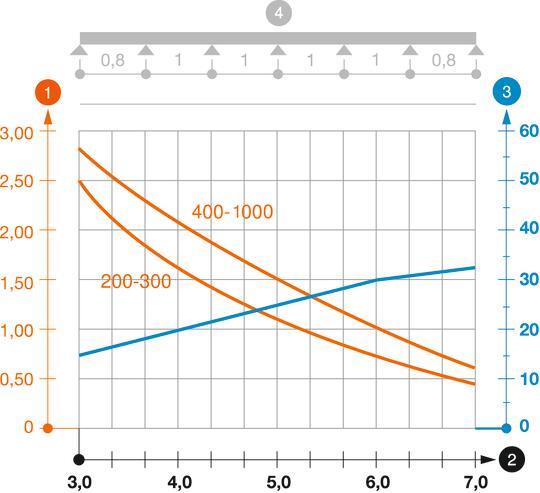

Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 13,1501 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 13,1501 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Erklæringer (5)
Sertifikater (1)
Veiledninger og hjelp (2)
Produktbilder (3)
3D-data nedlastinger (1)
Utførelser
Type
Lengde
Bredde
Opprettholdelse av funksjon
Bjelketykkelse
Art.nr.
WKLG 1120 FT
6000
200
nei
2
6311059
WKLG 1130 FT
6000
300
nei
2
6311063
WKLG 1140 FT
6000
400
nei
2
6311067
WKLG 1150 FT
6000
500
nei
2
6311071
WKLG 1160 FT
6000
600
nei
2
6311075
Bredde
WKLG 1120 FT
Art.nr.
6311059
Lengde
6000
Bredde
200
Opprettholdelse av funksjon
nei
Bjelketykkelse
2
WKLG 1130 FT
Art.nr.
6311063
Lengde
6000
Bredde
300
Opprettholdelse av funksjon
nei
Bjelketykkelse
2
WKLG 1140 FT
Art.nr.
6311067
Lengde
6000
Bredde
400
Opprettholdelse av funksjon
nei
Bjelketykkelse
2
WKLG 1150 FT
Art.nr.
6311071
Lengde
6000
Bredde
500
Opprettholdelse av funksjon
nei
Bjelketykkelse
2
WKLG 1160 FT
Art.nr.
6311075
Lengde
6000
Bredde
600
Opprettholdelse av funksjon
nei
Bjelketykkelse
2
