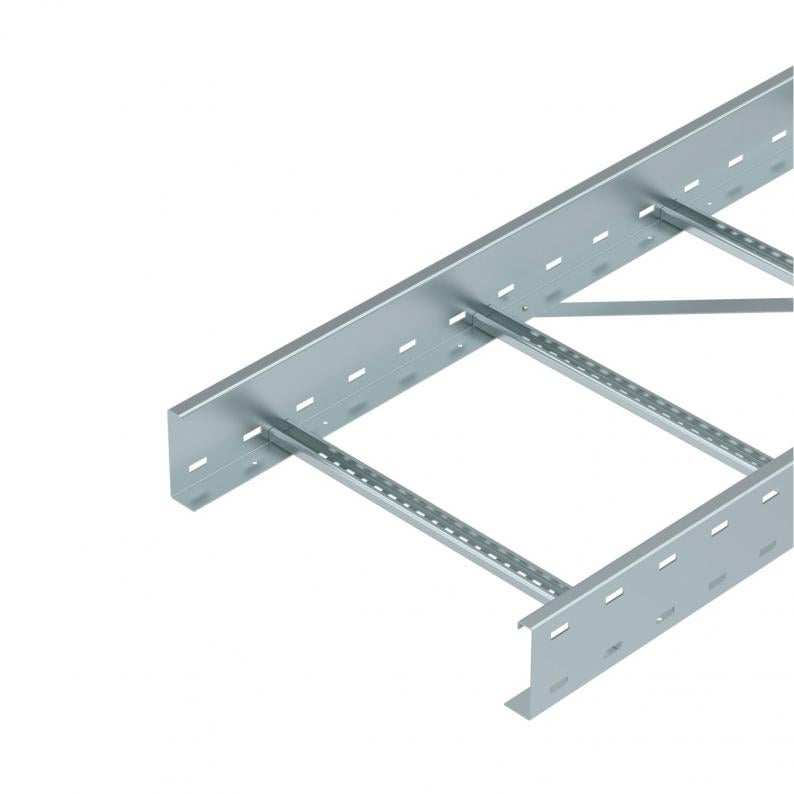

Forsterket kabelstige WKLG 110 FS
Type WKLG 1150 FS
Art.nr. 6311020
EAN 4012196883219
Art.nr. / Type
Lengde
Bredde
Bjelketykkelse
kl. VKE: 6 m
6m
m
Beskrivelse
Forsterket kabelstige med perforert sidebjelke i sidehøyden 110 mm. Feste av kabler og ledninger med bøyleklammer type 2056.
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
Langsgående skjøtestykker type WRVL 110 må bestilles separat etter behov.
Tekniske data
Mål
| Lengde | 6000 mm |
|---|---|
| Bredde | 500 mm |
| Høyde | 110 mm |
| Mål L | 6000 mm |
| Mål B | 500 mm |
| Spormål sprosse | 17,00 |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Forsterket utførelse | ja |
| Nytte- tverrsnitt | 471 cm² |
| Rustfritt stål, etset | nei |
| Nytte- tverrsnitt | 47100 mm² |
| Utførelse av sprossene | Profil perforert |
| Utførelse til sidebjelken | Profil (åpen) |
| Feste til sprossen | komplett naglet |
| Mål | 110 x 500 |
| I samsvar med ROHS | ja |
| Bjelketykkelse | 2 mm |
| Dimensjon | 110x500x6000 |
| Overflate | kontinuerlig galvanisert |
| Materiale | stål |
| Farge | zink |
| Produktserie | WKLG-serie |
Belastninger
| Støtteavstand 3,0m | 2,9 kN/m |
|---|---|
| Støtteavstand 3,5m | 2,48 kN/m |
| Støtteavstand 4,0m | 2,1 kN/m |
| Støtteavstand 4,5m | 1,78 kN/m |
| Støtteavstand 5,0m | 1,5 kN/m |
| Støtteavstand 6,0m | 1 kN/m |
| Støtteavstand 7,0m | 0,7 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 15,3508 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 15,3508 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Erklæringer (5)
Sertifikater (1)
Veiledninger og hjelp (2)
Produktbilder (2)
3D-data nedlastinger (2)
Utførelser
Type
Lengde
Bredde
Opprettholdelse av funksjon
Bjelketykkelse
Art.nr.
WKLG 1120 FS
6000
200
nei
2
6311008
WKLG 1130 FS
6000
300
nei
2
6311012
WKLG 1140 FS
6000
400
nei
2
6311016
WKLG 1150 FS
6000
500
nei
2
6311020
WKLG 1160 FS
6000
600
nei
2
6311024
Bredde
WKLG 1120 FS
Art.nr.
6311008
Lengde
6000
Bredde
200
Opprettholdelse av funksjon
nei
Bjelketykkelse
2
WKLG 1130 FS
Art.nr.
6311012
Lengde
6000
Bredde
300
Opprettholdelse av funksjon
nei
Bjelketykkelse
2
WKLG 1140 FS
Art.nr.
6311016
Lengde
6000
Bredde
400
Opprettholdelse av funksjon
nei
Bjelketykkelse
2
WKLG 1150 FS
Art.nr.
6311020
Lengde
6000
Bredde
500
Opprettholdelse av funksjon
nei
Bjelketykkelse
2
WKLG 1160 FS
Art.nr.
6311024
Lengde
6000
Bredde
600
Opprettholdelse av funksjon
nei
Bjelketykkelse
2
