Forsterket kabelstige WKLG 110 A4
Type WKLG 1130 A4
Art.nr. 6311227
EAN 4012195866282
Art.nr. / Type
Lengde
Bredde
Bjelketykkelse
kl. VKE: 6 m
6m
m
Beskrivelse

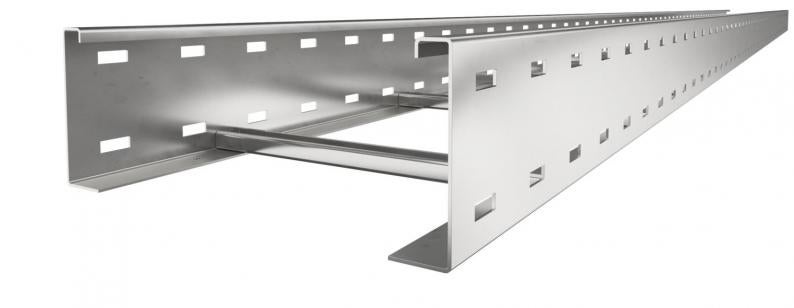

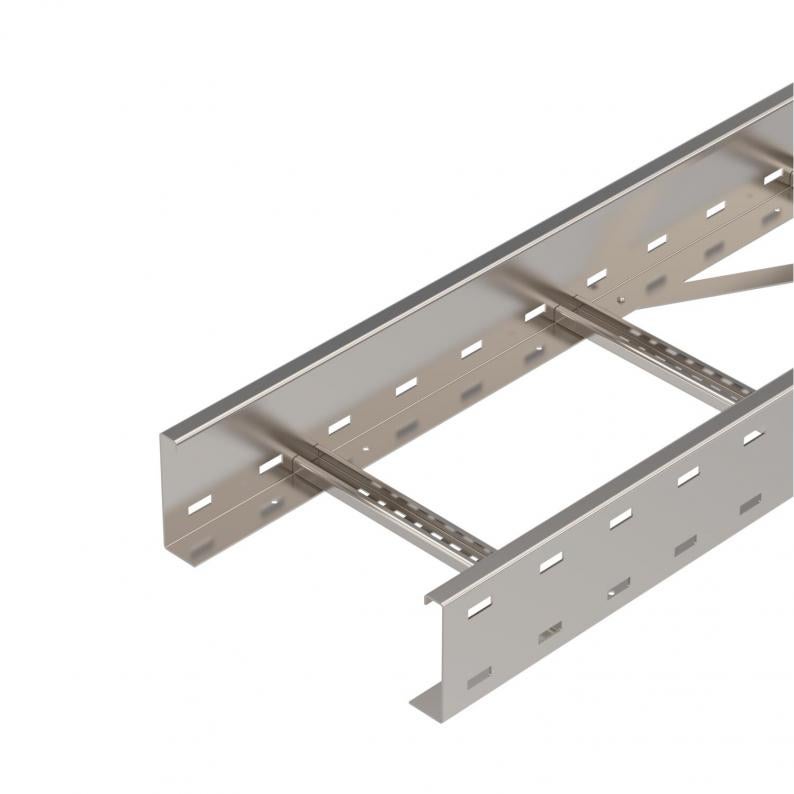

Forsterket kabelstige med perforert sidebjelke i sidehøyden 110 mm. Feste av kabler og ledninger med bøyleklammer type 2056.
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
Langsgående skjøtestykker type WRVL 110 må bestilles separat etter behov.
Tekniske data

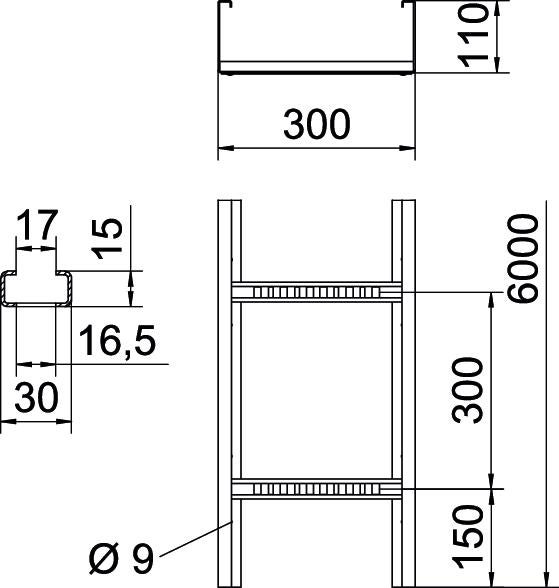

Mål
| Lengde | 6000 mm |
|---|---|
| Bredde | 300 mm |
| Høyde | 110 mm |
| Mål L | 6000 mm |
| Mål B | 300 mm |
| Spormål sprosse | 17,00 |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Forsterket utførelse | ja |
| Nytte- tverrsnitt | 281 cm² |
| Rustfritt stål, etset | nei |
| Nytte- tverrsnitt | 28100 mm² |
| Utførelse av sprossene | Profil perforert |
| Utførelse til sidebjelken | Profil (åpen) |
| Feste til sprossen | komplett naglet |
| I samsvar med ROHS | ja |
| Bjelketykkelse | 2 mm |
| Dimensjon | 110x300x6000 |
| Overflate | Blank, etterbehandlet |
| Materiale | spesialstål, rustfritt 1.4571 |
| Farge | spesialstål |
| Produktserie | WKLG-serie |
Belastninger
| Støtteavstand 3,0m | 2,3 kN/m |
|---|---|
| Støtteavstand 3,5m | 1,9 kN/m |
| Støtteavstand 4,0m | 1,6 kN/m |
| Støtteavstand 4,5m | 1,33 kN/m |
| Støtteavstand 5,0m | 1,1 kN/m |
| Støtteavstand 6,0m | 0,8 kN/m |
| Støtteavstand 7,0m | 0,4 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 29,3575 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 29,3575 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
