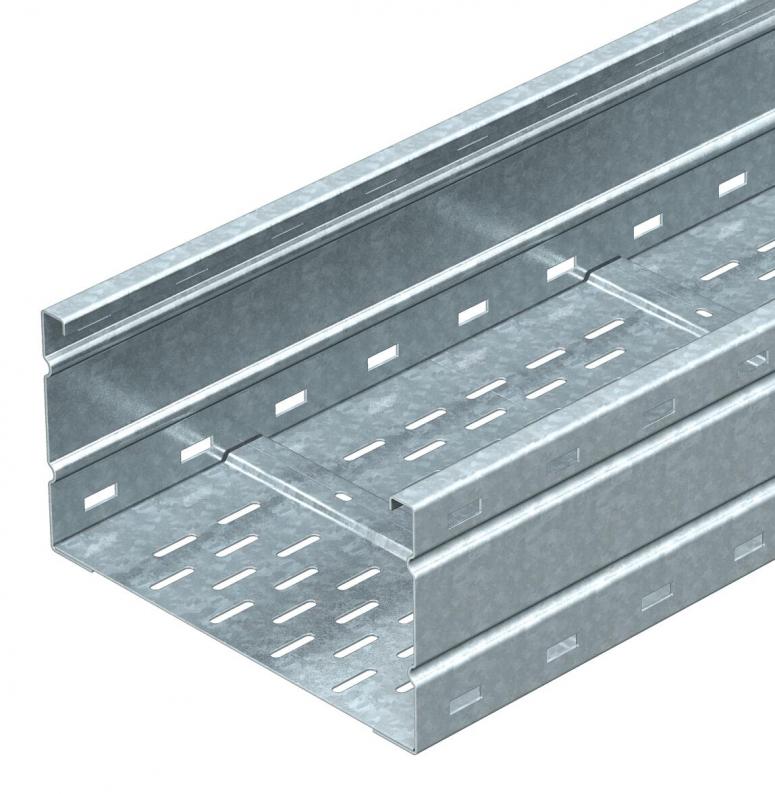

Forsterket kabelrenne WKSG 160 FT
Type WKSG 165 FT
Art.nr. 6098562
EAN 4012196656059
Art.nr. / Type
Lengde
Bredde
Platetykkelse
kl. VKE: 6 m
6m
m
Beskrivelse
Forsterket kabelrennesystem, perforert, med sidehøyden 160 mm.
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.
Langsgående skjøtestykker type WRV 160 må bestilles separat etter behov.
Tekniske data
Mål
| Lengde | 6000 mm |
|---|---|
| Bredde | 500 mm |
| Høyde | 160 mm |
| Mål L | 6000 mm |
| Mål B | 500 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Utførelse skjøtestykke | Uten skjøtestykke |
| Forsterket utførelse | ja |
| Nytte- tverrsnitt | 761 cm² |
| Rustfritt stål, etset | nei |
| Platetykkelse | 2 mm |
| Monteringshull i bunnen | ja |
| Nytte- tverrsnitt | 76100 mm² |
| Mål | 500x6000 |
| I samsvar med ROHS | ja |
| Dimensjon | 160x500x6000 |
| Overflate | Varmgalvanisert (dypp) |
| Materiale | stål |
| Farge | zink |
| Magnetisk skjermdemping med lokk | 50 dB |
| Magnetisk skjermdemping uten lokk | 20 dB |
| Nyttelengde | 6000 mm |
| Type skjøtestykke til kabelbæresystem | med skruer |
| Produktserie | WKSG-serie |
Belastninger
| Støtteavstand 3,0m | 3 kN/m |
|---|---|
| Støtteavstand 3,5m | 2,73 kN/m |
| Støtteavstand 4,0m | 2,5 kN/m |
| Støtteavstand 4,5m | 2,24 kN/m |
| Støtteavstand 5,0m | 2 kN/m |
| Støtteavstand 6,0m | 1,6 kN/m |
| Støtteavstand 7,0m | 1,3 kN/m |
| Støtteavstand 8,0m | 1 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 27,1458 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 27,1458 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Erklæringer (5)
Sertifikater (1)
Veiledninger og hjelp (1)
Produktbilder (3)
3D-data nedlastinger (1)
Utførelser
Type
Lengde
Bredde
Opprettholdelse av funksjon
Platetykkelse
Art.nr.
WKSG 163 FT
6000
300
nei
2
6098554
WKSG 164 FT
6000
400
nei
2
6098558
WKSG 165 FT
6000
500
nei
2
6098562
WKSG 166 FT
6000
600
nei
2
6098566
Bredde
WKSG 163 FT
Art.nr.
6098554
Lengde
6000
Bredde
300
Opprettholdelse av funksjon
nei
Platetykkelse
2
WKSG 164 FT
Art.nr.
6098558
Lengde
6000
Bredde
400
Opprettholdelse av funksjon
nei
Platetykkelse
2
WKSG 165 FT
Art.nr.
6098562
Lengde
6000
Bredde
500
Opprettholdelse av funksjon
nei
Platetykkelse
2
WKSG 166 FT
Art.nr.
6098566
Lengde
6000
Bredde
600
Opprettholdelse av funksjon
nei
Platetykkelse
2
