Forsterket kabelrenne WKSG 110 FT
Type WKSG 130 FT
Art.nr. 6098145
EAN 4012196370030
Art.nr. / Type
Lengde
Bredde
Platetykkelse
kl. VKE: 6 m
6m
m
Beskrivelse

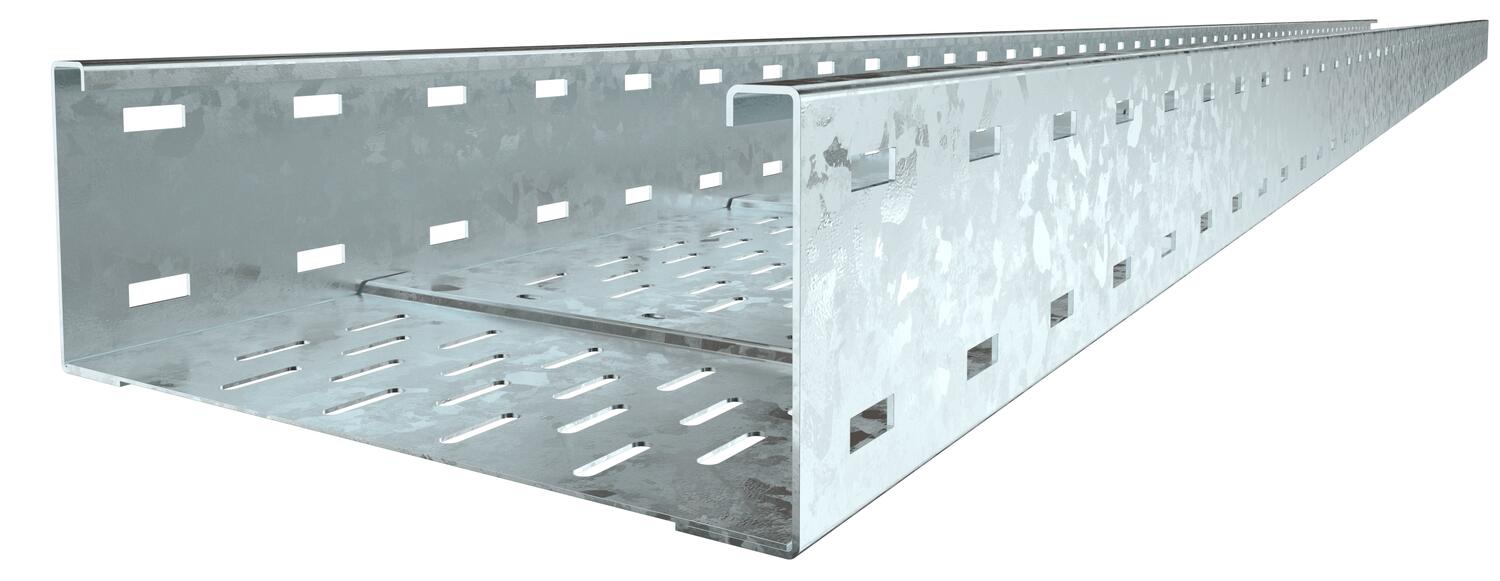

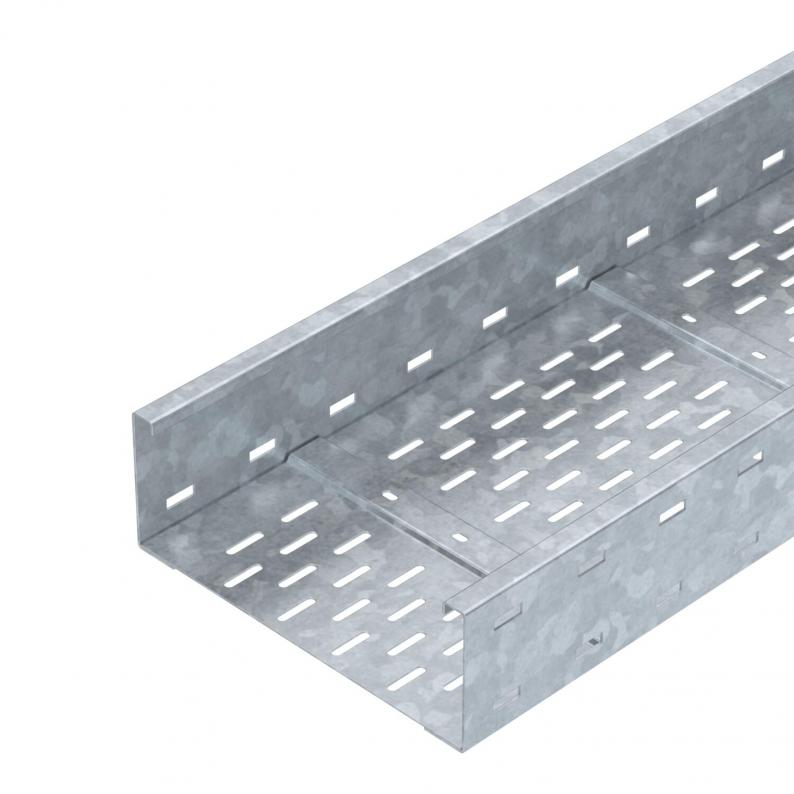

Forsterket kabelrennesystem, perforert, med sidehøyde 110 mm..
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.
Langsgående skjøtestykker type WRVL 110 må bestilles separat etter behov.
Tekniske data

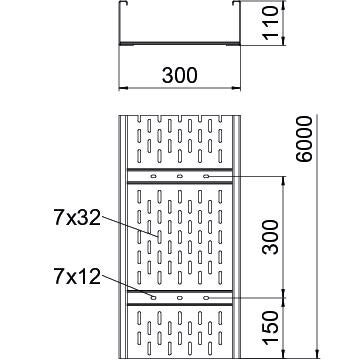

Mål
| Lengde | 6000 mm |
|---|---|
| Bredde | 300 mm |
| Høyde | 110 mm |
| Mål L | 6000 mm |
| Mål B | 300 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Utførelse skjøtestykke | Uten skjøtestykke |
| Forsterket utførelse | ja |
| Nytte- tverrsnitt | 305 cm² |
| Rustfritt stål, etset | nei |
| Platetykkelse | 2 mm |
| Monteringshull i bunnen | ja |
| Nytte- tverrsnitt | 30500 mm² |
| Mål | 110 x 300 |
| I samsvar med ROHS | ja |
| Dimensjon | 110x300x6000 |
| Overflate | Varmgalvanisert (dypp) |
| Materiale | stål |
| Farge | zink |
| Magnetisk skjermdemping med lokk | 50 dB |
| Magnetisk skjermdemping uten lokk | 20 dB |
| Nyttelengde | 6000 mm |
| Type skjøtestykke til kabelbæresystem | med skruer |
| Produktserie | WKSG-serie |
Belastninger
| Støtteavstand 3,0m | 2,5 kN/m |
|---|---|
| Støtteavstand 3,5m | 2,01 kN/m |
| Støtteavstand 4,0m | 1,6 kN/m |
| Støtteavstand 4,5m | 1,32 kN/m |
| Støtteavstand 5,0m | 1,1 kN/m |
| Støtteavstand 6,0m | 0,75 kN/m |
| Støtteavstand 7,0m | 0,45 kN/m |
| Støtteavstand 8,0m | 0,2 kN/m |

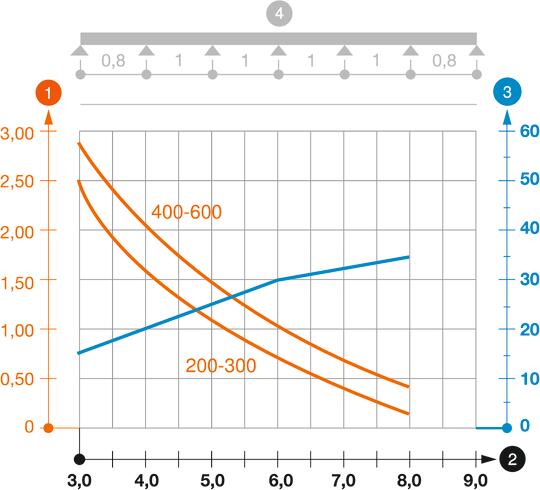

Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 18,4529 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 18,4529 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (4)
Erklæringer (5)
Sertifikater (1)
Veiledninger og hjelp (2)
Produktbilder (3)
3D-data nedlastinger (2)
Utførelser
Type
Lengde
Bredde
Opprettholdelse av funksjon
Platetykkelse
Art.nr.
WKSG 130 FT
6000
300
nei
2
6098145
WKSG 160 FT
6000
600
nei
2
6098157
Bredde
WKSG 130 FT
Art.nr.
6098145
Lengde
6000
Bredde
300
Opprettholdelse av funksjon
nei
Platetykkelse
2
WKSG 160 FT
Art.nr.
6098157
Lengde
6000
Bredde
600
Opprettholdelse av funksjon
nei
Platetykkelse
2
