Forsterket kabelrenne WKSG 110 FS
Type WKSG 120 FS
Art.nr. 6098111
EAN 4012196351435
Art.nr. / Type
Lengde
Bredde
Platetykkelse
kl. VKE: 6 m
6m
m
Beskrivelse

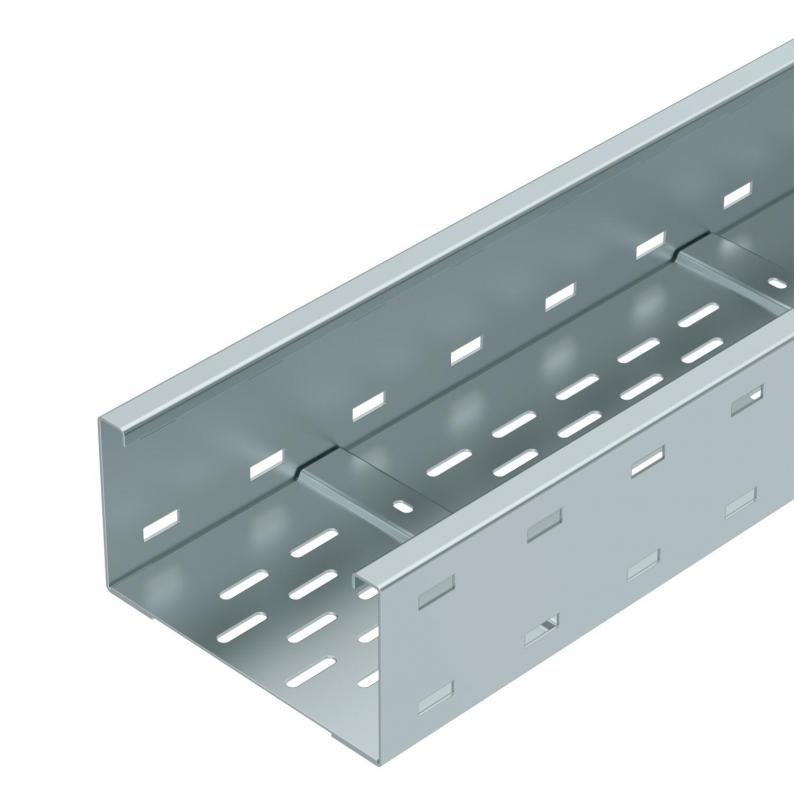

Forsterket kabelrennesystem, perforert, med sidehøyde 110 mm..
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.
Langsgående skjøtestykker type WRVL 110 må bestilles separat etter behov.
Tekniske data

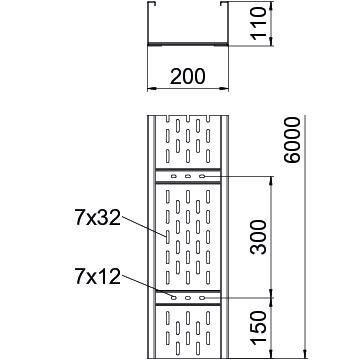

Mål
| Lengde | 6000 mm |
|---|---|
| Bredde | 200 mm |
| Høyde | 110 mm |
| Mål L | 6000 mm |
| Mål B | 200 mm |
| Mål H | 10 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Utførelse skjøtestykke | Uten skjøtestykke |
| Forsterket utførelse | ja |
| Nytte- tverrsnitt | 202 cm² |
| Rustfritt stål, etset | nei |
| Platetykkelse | 2 mm |
| Monteringshull i bunnen | ja |
| Nytte- tverrsnitt | 20200 mm² |
| Mål | 200 x 110 |
| I samsvar med ROHS | ja |
| Dimensjon | 110x200x6000 |
| Overflate | kontinuerlig galvanisert |
| Materiale | stål |
| Farge | zink |
| Magnetisk skjermdemping med lokk | 50 dB |
| Magnetisk skjermdemping uten lokk | 20 dB |
| Nyttelengde | 6000 mm |
| Type skjøtestykke til kabelbæresystem | med skruer |
| Produktserie | WKSG-serie |
Belastninger
| Støtteavstand 3,0m | 2,5 kN/m |
|---|---|
| Støtteavstand 3,5m | 2,01 kN/m |
| Støtteavstand 4,0m | 1,6 kN/m |
| Støtteavstand 4,5m | 1,32 kN/m |
| Støtteavstand 5,0m | 1,1 kN/m |
| Støtteavstand 6,0m | 0,75 kN/m |
| Støtteavstand 7,0m | 0,45 kN/m |
| Støtteavstand 8,0m | 0,2 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 16,8236 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 16,8236 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (3)
Erklæringer (5)
Sertifikater (1)
Veiledninger og hjelp (2)
Produktbilder (3)
3D-data nedlastinger (2)
Utførelser
Type
Lengde
Bredde
Opprettholdelse av funksjon
Platetykkelse
Art.nr.
WKSG 120 FS
6000
200
nei
2
6098111
WKSG 140 FS
6000
400
nei
2
6098119
Bredde
WKSG 120 FS
Art.nr.
6098111
Lengde
6000
Bredde
200
Opprettholdelse av funksjon
nei
Platetykkelse
2
WKSG 140 FS
Art.nr.
6098119
Lengde
6000
Bredde
400
Opprettholdelse av funksjon
nei
Platetykkelse
2
