Forsterket kabelrenne WKSG 110 A2
Type WKSG 140 A2
Art.nr. 6098169
EAN 4012195683520
Art.nr. / Type
6098169 / WKSG 140 A2
Lengde
6000 mm
Bredde
400 mm
Opprettholdelse av funksjon
nei
Platetykkelse
2 mm
kl. VKE: 6 m
6m
m
Beskrivelse

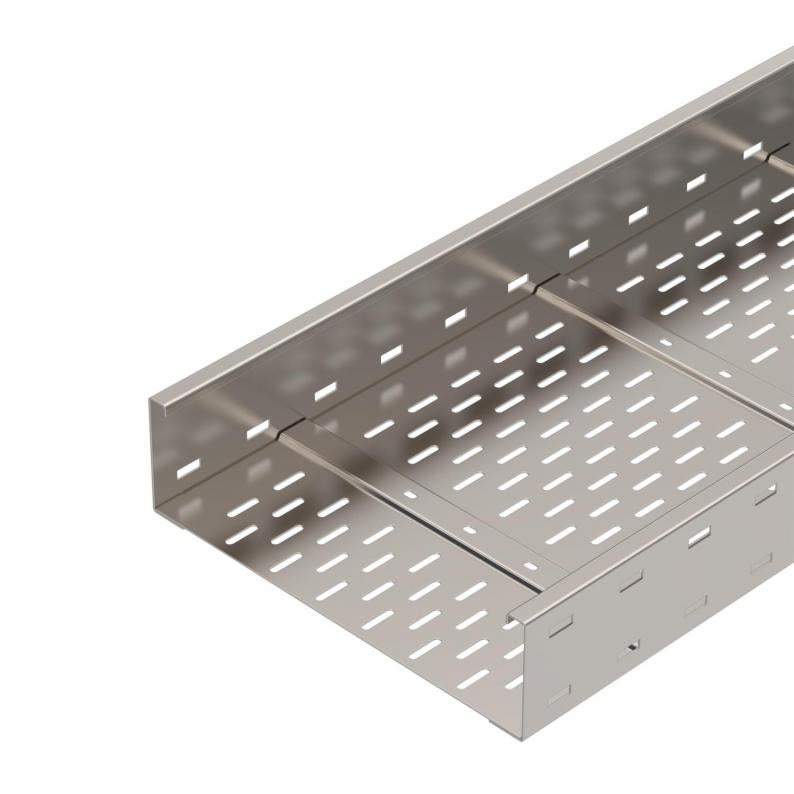

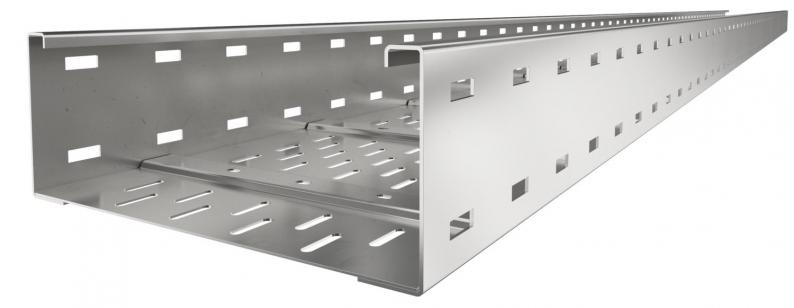

Forsterket kabelrennesystem, perforert, med sidehøyden 110 mm.
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.
Langsgående skjøtestykker type WRVL 110 må bestilles separat etter behov.
Tekniske data

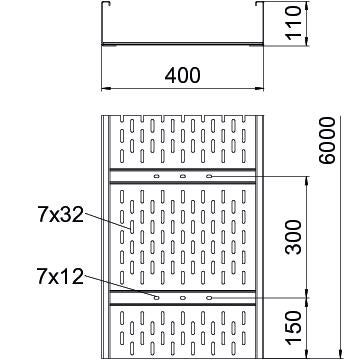

Mål
| Lengde | 6000 mm |
|---|---|
| Bredde | 400 mm |
| Høyde | 110 mm |
| Mål L | 6000 mm |
| Mål B | 400 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Utførelse skjøtestykke | Uten skjøtestykke |
| Forsterket utførelse | ja |
| Nytte- tverrsnitt | 408 cm² |
| Rustfritt stål, etset | nei |
| Platetykkelse | 2 mm |
| Monteringshull i bunnen | ja |
| Nytte- tverrsnitt | 40800 mm² |
| Mål | 110 X 400 |
| I samsvar med ROHS | ja |
| Dimensjon | 110x400x6000 |
| Overflate | Blank, etterbehandlet |
| Materiale | spesialstål, rustfritt 1.4301 |
| Farge | spesialstål |
| Magnetisk skjermdemping med lokk | 50 dB |
| Magnetisk skjermdemping uten lokk | 20 dB |
| Nyttelengde | 6000 mm |
| Type skjøtestykke til kabelbæresystem | med skruer |
| Produktserie | WKSG-serie |
Belastninger
| Støtteavstand 3,0m | 2,9 kN/m |
|---|---|
| Støtteavstand 3,5m | 2,43 kN/m |
| Støtteavstand 4,0m | 2 kN/m |
| Støtteavstand 4,5m | 1,72 kN/m |
| Støtteavstand 5,0m | 1,5 kN/m |
| Støtteavstand 6,0m | 1 kN/m |
| Støtteavstand 7,0m | 0,7 kN/m |
| Støtteavstand 8,0m | 0,4 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 47,2284 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 47,2284 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
