Forhåndsmontert bærer til PV-modulmontering, frittliggende område
Type VT 10M FT
Art.nr. 5901552
EAN 4012197394578
Art.nr. / Type
Lengde
Helningsvinkel min.
Helningsvinkel maks.
LEVERINGSTID VED FORESPØRSEL
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse

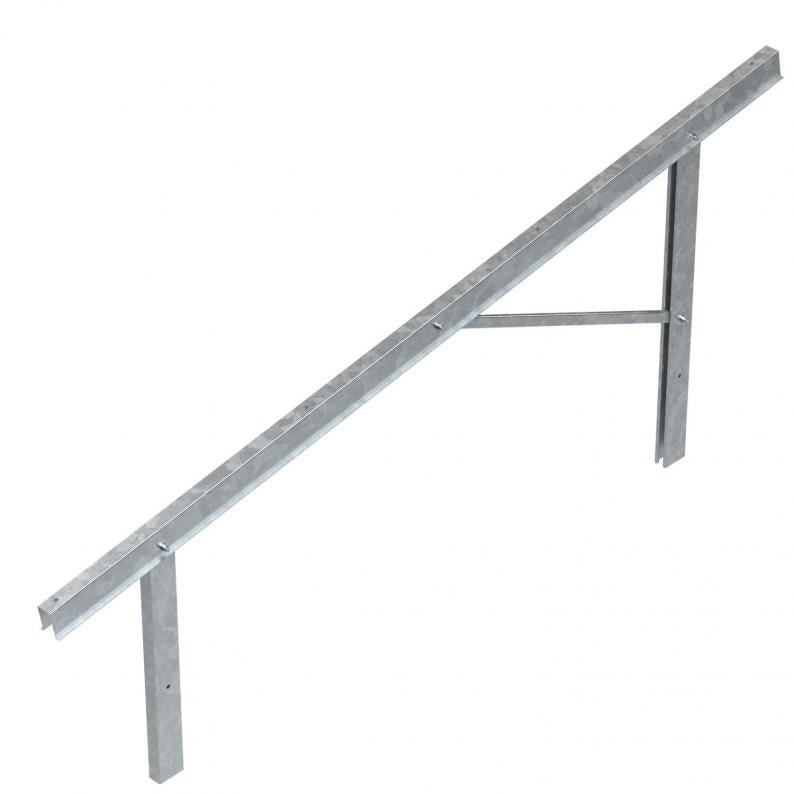

Forhåndsmontert bærer i liten, medium eller stor utførelse for montring av PV-frittliggende systemer i kombinasjon med bærerprofiler og ende-/mellomklemmer. Montering med plankeprofiler i jordsmonn eller med stativfot på betongfundamenter.
Tekniske data

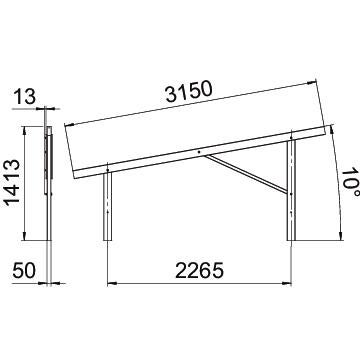

Mål
| Lengde | 3110 mm |
|---|---|
| Bredde | 93 mm |
| Høyde | 1413 mm |
| Mål L | 3150 mm |
| Mål H | 1413 mm |
| Mål l | 2265 mm |
| Vinkel α | 10 |
Tekniske data
| justerbar | nei |
|---|---|
| Helningsvinkel min. | 10 ° |
| Helningsvinkel maks. | 10 ° |
| Dimensjon | 3110x91x1413 |
| Overflate | Varmgalvanisert (dypp) |
| Materiale | stål |
| Farge | zink |
| Kabelkanal integrert | nei |
| Kabelkanal valgfri | ja |
| Egnet for takmateriale | øvrige |
| Takgjennomtrengning påkrevd | nei |
| Retningsgivning | vertikal |
| Forankring | frittstående |
| Monteringstype solcelleanlegg-monteringssystem | Gulv |
| Modulbredde min. | 990 mm |
| Modulbredde maks. | 1310 mm |
| Modulhøyde min. | 20 mm |
| Modulhøyde maks. | 50 mm |
| Modullengde min. | 1850 mm |
| Modullengde maks. | 2100 mm |
| Produktserie | Magic PV Field |
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 73,2789 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 73,2789 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Tilbehør
Monterings tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (1)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Lengde
Helningsvinkel min.
Helningsvinkel maks.
Art.nr.
VT 10S FT
2689
10
10
5901550
VT 10M FT
3110
10
10
5901552
VT 10L FT
3489
10
10
5901554
VT 25S FT
2517
25
25
5901556
VT 25M FT
2898
25
25
5901558
VT 25L FT
3236
25
25
5901560
VT 30S FT
2732
30
30
5901562
VT 30M FT
2779
30
30
5901564
VT 30L FT
3104
30
30
5901566
