FireBox T100ED med utvendig feste
Type T 100 ED 10-5 A
Art.nr. 7205543
EAN 4012195993117
Art.nr. / Type
7205543 / T 100 ED 10-5 A
Lysåpning indre mål
136x102x57 mm
Antall innføringer
10
Beskyttelsesklasse
IP66
Farge
oransje; RAL 2003
Denne artikkelen er en utgått artikkel!
Oppfølgingsartikkelen finner du her.
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Halogenfri koblingsboks med formonterte, myke innstikktetninger, godkjent for opprettholdelse av elektrisk funksjon iht. DIN 4102 del 12. Funksjonssikringsklasser E30 til E90.
Farge: pastell oransje.
Komplett montert tilkoblingsenhet av temperaturbestandig keramikk, og merket beskyttelses terminal Leveres med 2 brannvernskruer MMS 6x50 for pluggfri feste til de ytre beslagene.
Nominelt tverrsnitt av kraftkabelen: maks. 10 mm². Maksimalt 2 stive kobberledere 4 mm² per klemmested
Høy kapslingsgrad IP66, slagfasthetsklasse IK08.
Detaljer om kabeltyper og produsenter finner du i det generelle testkontrollsertifikatet til MPA NRW, Erwitte.
Farge: pastell oransje.
Komplett montert tilkoblingsenhet av temperaturbestandig keramikk, og merket beskyttelses terminal Leveres med 2 brannvernskruer MMS 6x50 for pluggfri feste til de ytre beslagene.
Nominelt tverrsnitt av kraftkabelen: maks. 10 mm². Maksimalt 2 stive kobberledere 4 mm² per klemmested
Høy kapslingsgrad IP66, slagfasthetsklasse IK08.
Detaljer om kabeltyper og produsenter finner du i det generelle testkontrollsertifikatet til MPA NRW, Erwitte.
Antall klemmepunkter inkludert beskyttelseslederterminal
Indre klare dimensjoner:
Tekniske data

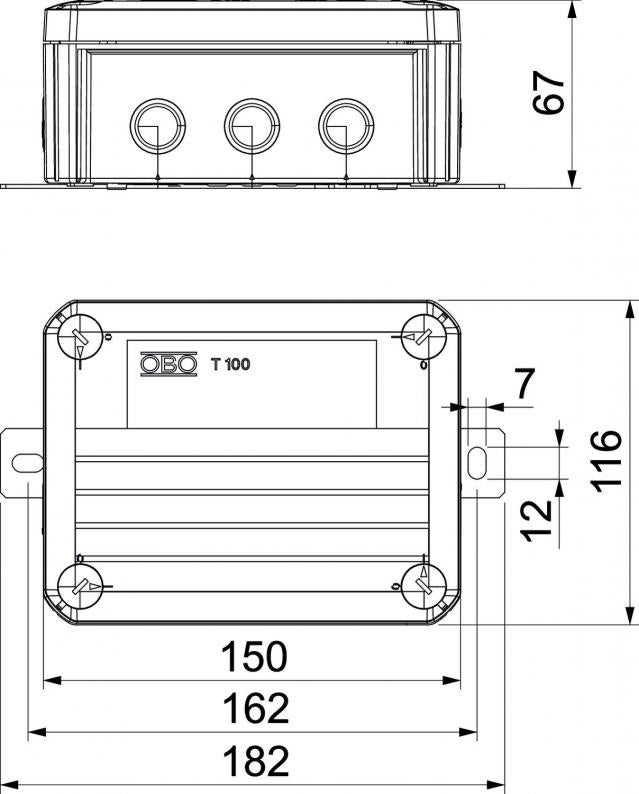

Mål
| Lengde | 150 mm |
|---|---|
| Bredde | 116 mm |
| Høyde | 67 mm |
| Lysåpning indre mål | 136x102x57 mm |
Tekniske data
| Slagfast | nei |
|---|---|
| Halogenfri | ja |
| Antall innføringer | 10 |
| Antall klemmer | 5 |
| Innføring bakfra | nei |
| Gjennomsiktig deksel | nei |
| Beskyttelsesklasse | IP66 |
| Merkespenning | 660 V |
| Rekkemonterbar | nei |
| Med lokk | ja |
| kan plomberes | nei |
| For Ex-sone | uten |
| Nominell isolasjonsspenning | 690 V |
| Opprettholdelse av funksjon | E 90 |
| Eksplosjonstestet utførelse | nei |
| Type husgjennomføring | Trinnmembran avskjærbar |
| Med skjerming | nei |
| Værbestandig | nei |
| for Ex-sone gass | uten |
| for Ex-sone støv | uten |
| Merketverrsnitt min. | 10 mm² |
| Form | rektangulær |
| Utstyr | Klemme |
| Lokk | ikke transparent |
| Lokkmontering | med skruer |
| I samsvar med ROHS | exempt |
| Dimensjon | 150x116x67 |
| Materiale | polypropylen |
| Farge | oransje; RAL 2003 |
| Produktserie | FireBox T-serie |
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 1,7546 kg CO₂e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 1,7546 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
