FireBox T100 med innstikktetninger, enkeltklemmer
Type T100ED 06A
Art.nr. 7205740
EAN 4012196812325
Art.nr. / Type / E-nr.
Lysåpning indre mål
Antall innføringer
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse

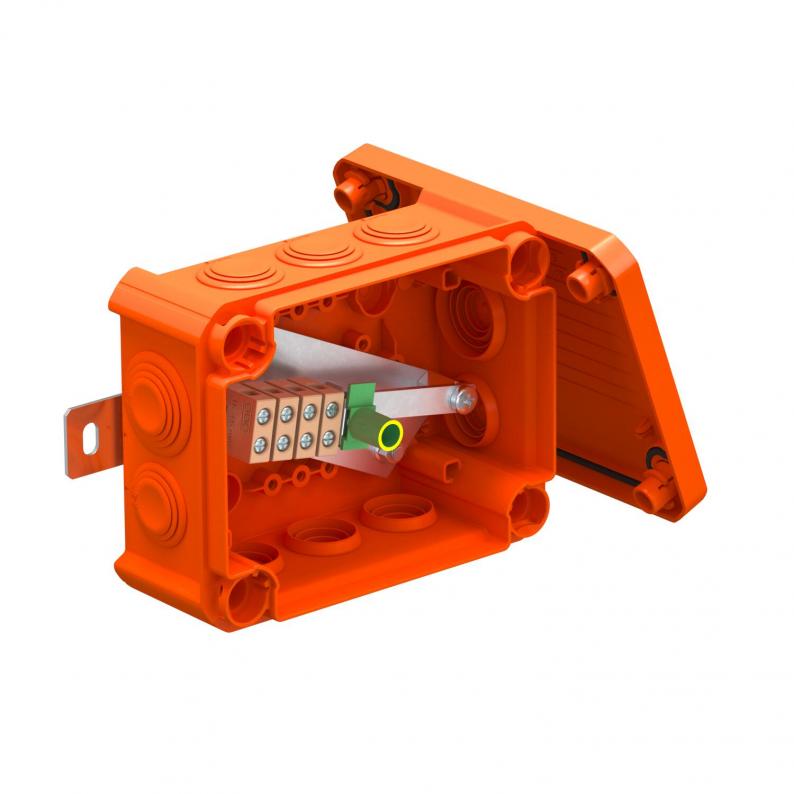

Koblingsboks med myke innstikktetninger. Tilstrekkelig ledningsrom gjennom diagonalt plassert tilkoblingsenhet med komplett forhåndsmonterte temperaturbestandige keramikklemmer. Grønn-gul merket jordledningsklemme. Feste på godt tilgjengelige ytre stropper. Godkjent for kabelanlegg med elektrisk opprettholdelse av funksjon iht. DIN 4102 del 12, funksjonssikringsklassene E30, E60 og E90. Keramikklemmene ble testet iht. DIN EN 60998-2-1:2004.
Inkludert 2 x skruankere MMSplus P 6x35.
Inkludert 2 x skruankere MMSplus P 6x35.
Tekniske data

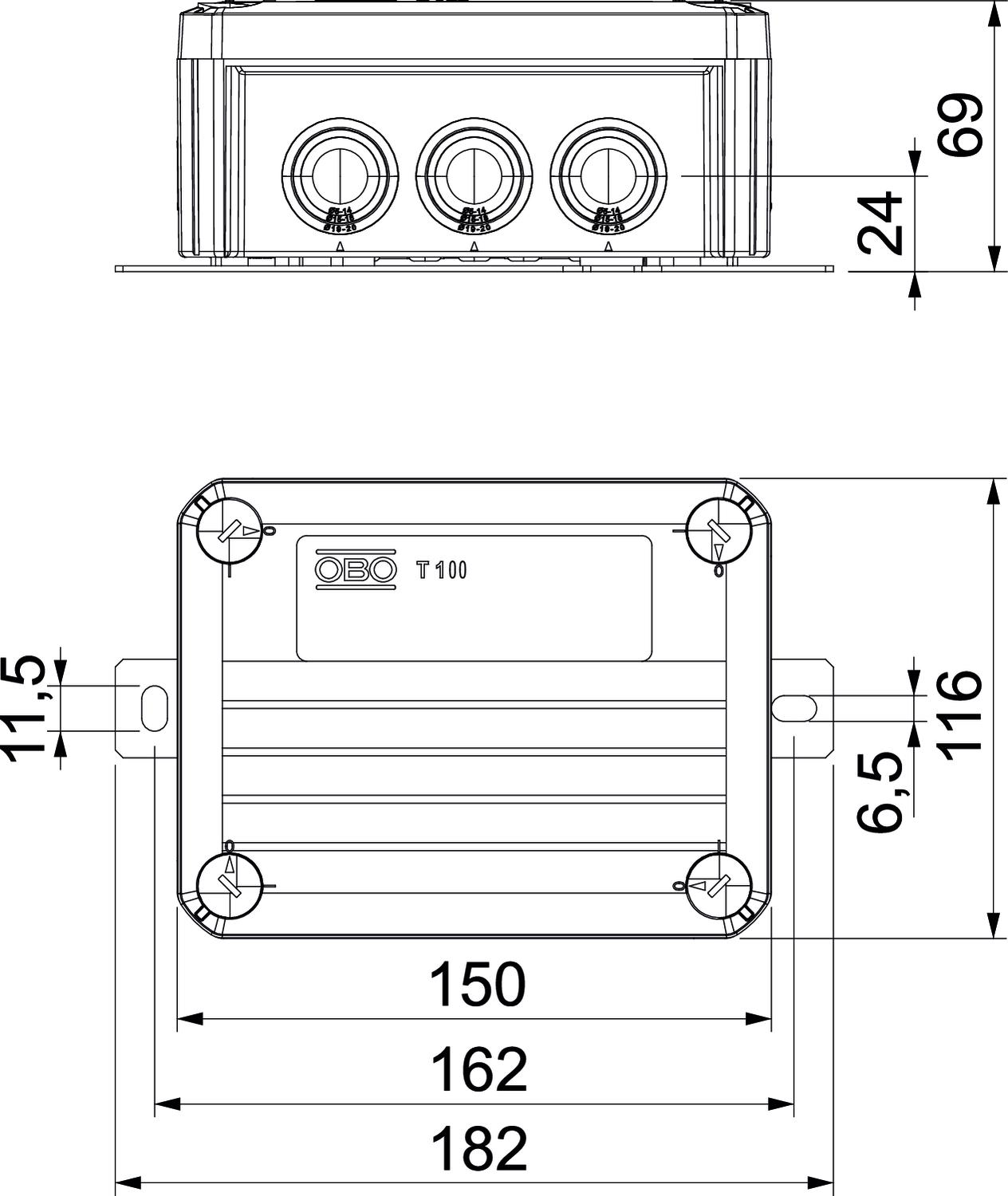

Mål
| Lengde | 150 mm |
|---|---|
| Bredde | 116 mm |
| Høyde | 67 mm |
| Lysåpning indre mål | 136x102x57 mm |
| Mål L | 150 mm |
| Mål B | 116 mm |
| Mål H | 67 mm |
| Mål L1 | 162 mm |
| Mål L2 | 182 mm |
Tekniske data
| Slagfast | nei |
|---|---|
| Halogenfri | ja |
| Antall innføringer | 10 |
| Antall klemmer | 5 |
| Innføring bakfra | nei |
| Gjennomsiktig deksel | nei |
| Beskyttelsesklasse | IP66 |
| Merkespenning | 660 V |
| Rekkemonterbar | nei |
| Med lokk | ja |
| kan plomberes | nei |
| For Ex-sone | uten |
| Nominell isolasjonsspenning | 690 V |
| Opprettholdelse av funksjon | E 90 |
| Eksplosjonstestet utførelse | nei |
| Type husgjennomføring | Trinnmembran avskjærbar |
| Med skjerming | nei |
| Værbestandig | nei |
| for Ex-sone gass | uten |
| for Ex-sone støv | uten |
| Merketverrsnitt min. | 1,5 mm² |
| Merketverrsnitt maks. | 6 mm² |
| Form | rektangulær |
| Utstyr | Klemme |
| Lokk | ikke transparent |
| Lokkmontering | med skruer |
| I samsvar med ROHS | exempt |
| Dimensjon | 150x116x67 |
| Materiale | polypropylen |
| Farge | oransje; RAL 2003 |
| Enkeltklemmer | 4 |
| Beskyttelsesklemme | 1 |
| Produktserie | FireBox T-serie |
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 1,6182 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 1,6182 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Tilbehør
Systemtilbehør
Monterings tilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (4)
Erklæringer (3)
Sertifikater (3)
Veiledninger og hjelp (1)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Lysåpning indre mål
Antall innføringer
Beskyttelsesklasse
Farge
Art.nr.
T100ED 06A
136x102x57
10
IP66
oransje; RAL 2003
7205740
T160ED 10A
176x135x67
12
IP66
oransje; RAL 2003
7205742
T250ED 16A
225x173x86
IP66
oransje; RAL 2003
7205744
