EMC Nippel med Fjærkontakt, metriske gjenger, forniklet
Type V-TEC VM20 EMV-K
Art.nr. 2086169
EAN 4012195655480
Art.nr. / Type
2086169 / V-TEC VM20 EMV-K
Gjenger
M20 x 1,5
Multi-tetningsinnsats
nei
kl. VKE: 25 Stykk
25Stykk
Stykk
Beskrivelse

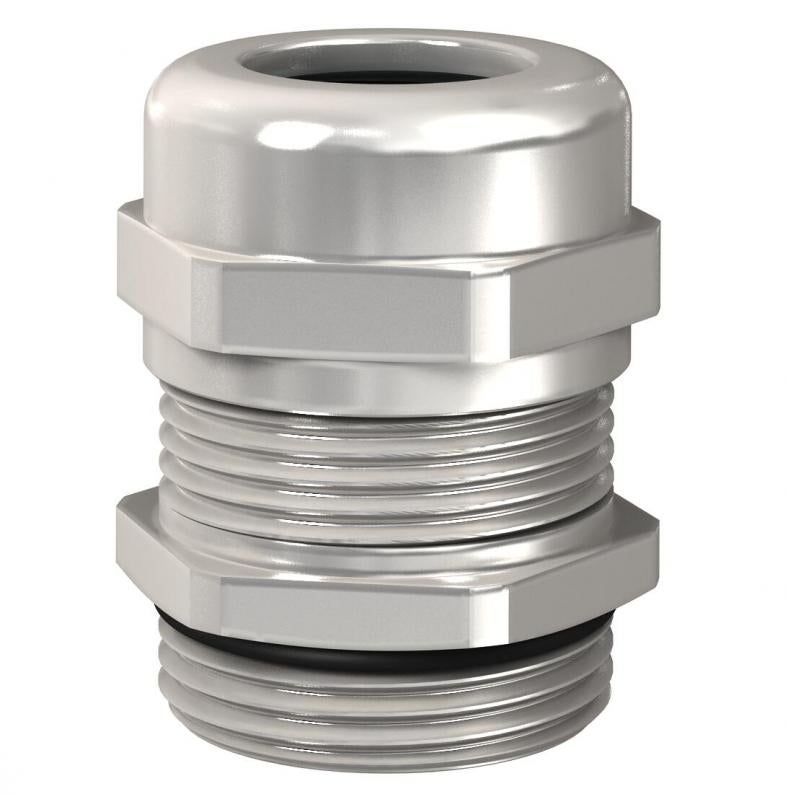

Solid EMC-kabelskrukobling med metriske tilkoblingsgjenger iht. IEC 423, med kapselmutter for store tetthetskrav. Koblingen mellom skrukobling og skjermflette opprettes med en kontaktfjær. Strekkavlastning, vridningsbeskyttelse og tetthet over hele spennområdet. Tetningsring av neopren. Klemmeinnsats av polyamid. Med formontert O-tetningsring på tilkoblingsgjengen, VDE-testet iht. DIN EN 50262, beskyttelsesklasse IP68 ved 5 bar/1 h.
*Priser iht. DEL-notering
*Priser iht. DEL-notering
Tekniske data

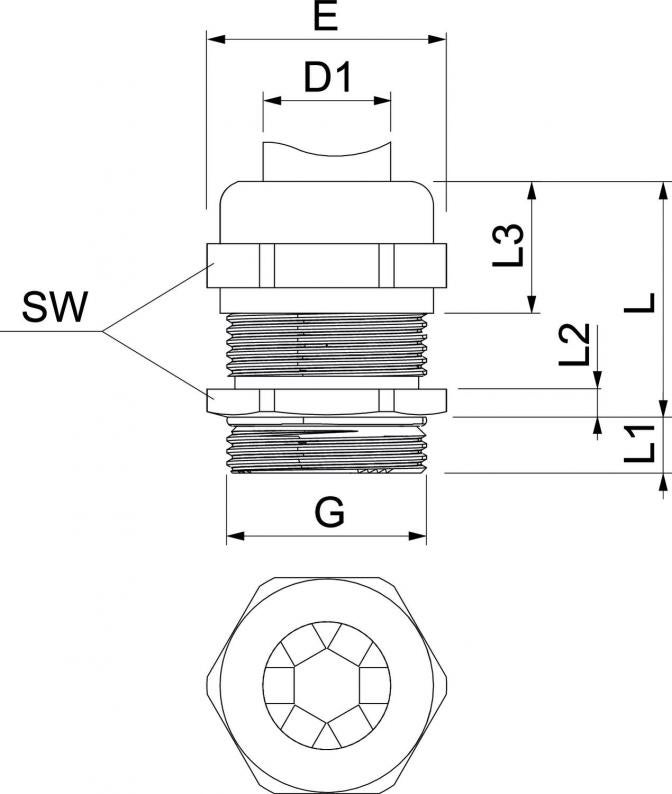

Mål
| Lengde | 22 mm |
|---|---|
| Bredde | 24 mm |
| Høyde | 33,5 mm |
| Mål D1 | 9 mm |
| Mål L | 27,5 mm |
| Mål G | M20x1,5 mm |
| Mål L1 | 6 mm |
| Mål L2 | 3,5 mm |
| Mål L3 | 13,3 mm |
| Mål e | 24 mm |
Tekniske data
| Slagfast | nei |
|---|---|
| Halogenfri | nei |
| Glassfiberforsterket | nei |
| Strekkavlastningsmulighet | ja |
| Beskyttelsesklasse | IP68 |
| Gjenger | M20 x 1,5 |
| For Ex-sone | uten |
| Bøyebeskyttelse | nei |
| Med kontramutter | nei |
| Multi-tetningsinnsats | nei |
| Flatkabelskrukobling | nei |
| Type tetning | Tetningsring |
| Tetningsområde D min. | 9 mm |
| Tetningsområde D maks. | 13 mm |
| Nøkkelbredde | 22 |
| Utførelse | rett |
| I samsvar med ROHS | exempt |
| Gjengelengde | 6 mm |
| Temperaturområde for bruk min. | -20 °C |
| Temperaturområde for bruk maks. | 100 °C |
| Dimensjon | M20 |
| Overflate | forniklet |
| Materiale | messing |
| Produktserie | V-TEC VM |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|---|
| Emballasje uten plast | ja |
| CO2-fotavtrykk (GWP) fra vugge til port | 0,0922 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,0922 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
