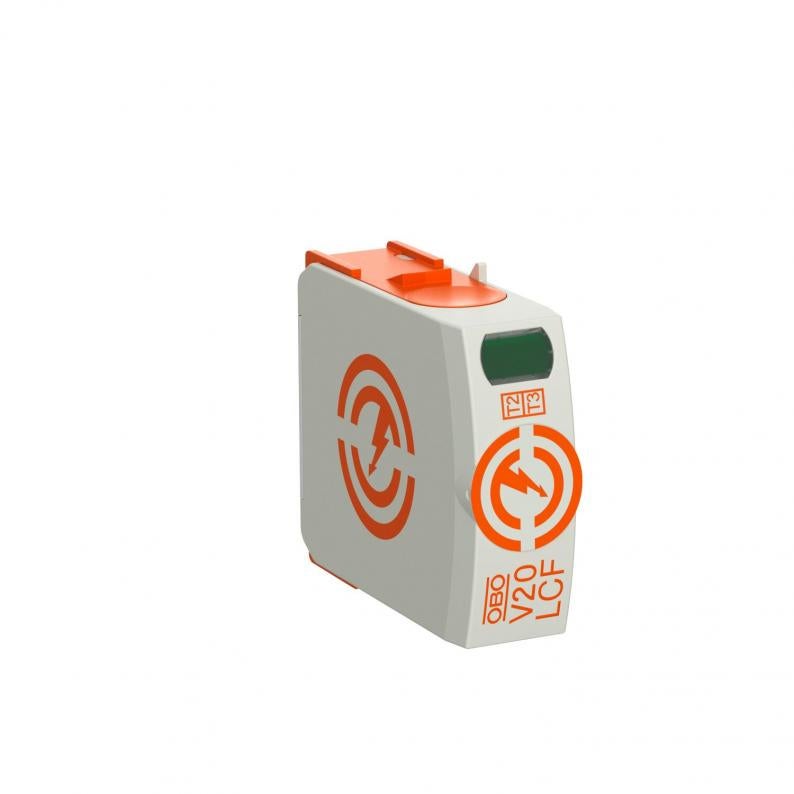

Deksel, overspenningsavleder V20
Type V20-LCF-0-280
Art.nr. 5095524
EAN 4012196818747
Art.nr. / Type
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Overdel, overspenningsavleder, type 2, for overspenningsvern i henhold til standarden EN61643-11
• Avlederkapasitet opp til 20 kA (8/20) per pol gjennom høyytelsesvaristorer
• Modulær tilkoblebar avleder med avstengningsenhet og visuell statusvisning
• Låsemekanisme med vibrasjonsbeskyttelse og spenningslås
• Plast i henhold til UL 94 V-0
• Avlederkapasitet opp til 20 kA (8/20) per pol gjennom høyytelsesvaristorer
• Modulær tilkoblebar avleder med avstengningsenhet og visuell statusvisning
• Låsemekanisme med vibrasjonsbeskyttelse og spenningslås
• Plast i henhold til UL 94 V-0
Tekniske data
Tekniske data
| Nettform | Annet |
|---|---|
| Utblåsende | nei |
| Signalisering på enheten | optisk |
| Beskyttelsesklasse | IP20 |
| Nominell avledningsstrøm (8/20 µs) [L-N] | 20 kA |
| Nominell avledningsstrøm (8/20 µs) [N-PE] | 40 kA |
| Husmateriale overspenningsbeskyttelseskomponenter | PA UL 94 V-0 |
| Maksimal avledningsstrøm (8/20 μs) [L-N] | 40 kA |
| Maksimal avledningsstrøm (8/20 μs) [N-PE] | 60 kA |
| Fjernsignalisering | nei |
| Testklasse type 2 | ja |
| Integrert sikring | nei |
| Nominell avledningsstrøm (8/20 µs) | 20 kA |
| Monteringstype | Kapselskinne 35 mm |
| Maks. overstrømvern på nettsiden | 160 A gL/gG |
| Koblingseffekt AC | 230 V; 0,5 A |
| Koblingseffekt DC | 230 V; 0,1 A / 75 V; 0,5 A |
| Kortslutningsfasthet ved maks. overstrømvern på nettsiden | 50 kA eff |
| SPD iht. UL 1449 | Type 4 |
| Minimumsavstand | 1,5 mm |
| Godkjenninger | VDE, KEMA, UL, ÖVE |
| Kortslutningsfast | ja |
| I samsvar med ROHS | ja |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 80 °C |
| Dreiemoment | 4 Nm |
| SPD iht. IEC 61643-1 | klasse II |
| Kravklasse i.h.t. EN 61643-11 | Type 2 |
| Maksimal avledningsstrøm (8/20 μs) | 40 kA |
| Maks. forankoblet sikring | 160 A |
| Temperaturområde for bruk min. | -40 °C |
| Temperaturområde for bruk maks. | 80 °C |
| Dimensjon | 280V |
| Luftfuktighet maks. | 95 % |
| Luftfuktighet min. | 5 % |
Tilkoblingsmuligheter
| Ledertverrsnitt fleksibel (fintrådet) min. | 1,5 mm² |
|---|---|
| Ledertverrsnitt fleksibel (fintrådet) maks. | 35 mm² |
| Tilkoblingstverrsnitt FM-klemming min. | 0,5 mm² |
| Tilkoblingstverrsnitt FM-klemming maks. | 1,5 mm² |
| Tilkoblingstverrsnitt FM-klemming min. | 21 AWG |
| Tilkoblingstverrsnitt FM-klemming maks. | 16 AWG |
| Ledertverrsnitt fleksibel (fintrådet) min. | 16 AWG |
| Ledertverrsnitt fleksibel (fintrådet) maks. | 2 AWG |
| Ledertverrsnitt stiv (én-/flertrådet) min. | 1,5 mm² |
| Ledertverrsnitt stiv (én-/flertrådet) maks. | 35 mm² |
| Ledertverrsnitt stiv (én-/flertrådet) min. | 16 AWG |
| Ledertverrsnitt stiv (én-/flertrådet) maks. | 2 AWG |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|---|
| Emballasje uten plast | ja |
| CO2-fotavtrykk (GWP) fra vugge til port | 0,3261 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,3261 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Nedlastinger
0 valgt
Datablad (1)
Erklæringer (3)
Veiledninger og hjelp (1)
Produktbilder (2)
Utførelser
Type
Beskyttelsesklasse
Høyeste kontinuerlige spenning AC
Gjennomføring av polene
Art.nr.
V20-LCF-0-280
IP20
5095524
V20-LCF-1-280
IP20
280
1
5095526
V20-LCF-3-280
IP20
280
3
5095528
V20-LCF-4-280
IP20
280
4
5095529
Gjennomføring av polene
V20-LCF-0-280
Art.nr.
5095524
Beskyttelsesklasse
IP20
V20-LCF-1-280
Art.nr.
5095526
Beskyttelsesklasse
IP20
Høyeste kontinuerlige spenning AC
280
Gjennomføring av polene
1
V20-LCF-3-280
Art.nr.
5095528
Beskyttelsesklasse
IP20
Høyeste kontinuerlige spenning AC
280
Gjennomføring av polene
3
V20-LCF-4-280
Art.nr.
5095529
Beskyttelsesklasse
IP20
Høyeste kontinuerlige spenning AC
280
Gjennomføring av polene
4
