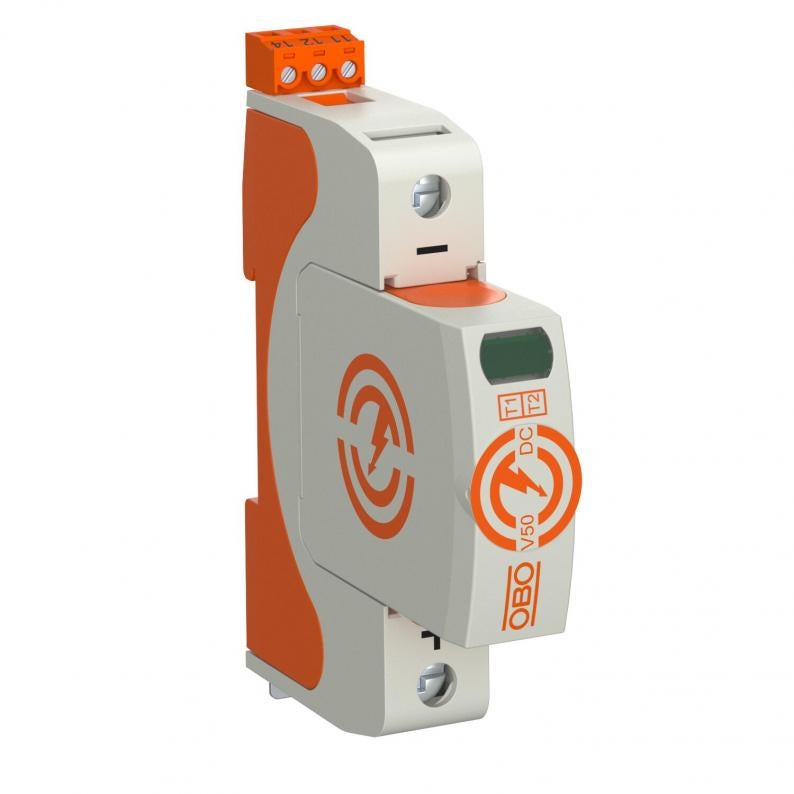

CombiController V50, 60 V DC med FS
Type V50-DC-60-12,5FS
Art.nr. 5093447
EAN 4012197394042
Art.nr. / Type
5093447 / V50-DC-60-12,5FS
Beskyttelsesklasse
IP20
Gjennomføring av polene
1
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Lynstrømavleder type 1+2 for beskyttelse mot overspenninger og sikker utlading av dellynstrømmer basert på EN 61643-11.
• Lynstrømsavledningskapasitet 12,5 kA (10/350)
• Modulær pluggbar overspenningsavleder med frakoblingsenhet og visuell statusindikator
• Låsefunksjon med vibrasjonsbeskyttelse og spenningskoding
• Plastkonstruksjon i henhold til UL 94 V-0
• Inkluderer potensialfri vekselkontakt for fjernsignalering
• Lynstrømsavledningskapasitet 12,5 kA (10/350)
• Modulær pluggbar overspenningsavleder med frakoblingsenhet og visuell statusindikator
• Låsefunksjon med vibrasjonsbeskyttelse og spenningskoding
• Plastkonstruksjon i henhold til UL 94 V-0
• Inkluderer potensialfri vekselkontakt for fjernsignalering
Tekniske data
Tekniske data
| Pol antall | 1 |
|---|---|
| Nettform | DC |
| Signalisering på enheten | optisk |
| Beskyttelsesklasse | IP20 |
| Husmateriale overspenningsbeskyttelseskomponenter | PA UL 94 V-0 |
| Lynstøtstrøm (10/350 μs) | 12,5 kA |
| Høyeste varige spenning DC | 60 V |
| Nominell avledningsstrøm (8/20 µs) | 30 kA |
| Gjennomføring av polene | 1 |
| Monteringstype | Kapselskinne 35 mm |
| Maks. overstrømvern på nettsiden | 160 A gL/gG |
| Koblingseffekt AC | 230 V; 0,5 A |
| Koblingseffekt DC | 230 V; 0,1 A / 75 V; 0,5 A |
| Kortslutningsfasthet ved maks. overstrømvern på nettsiden | 50 kA eff |
| Minimumsavstand | 1,5 mm |
| I samsvar med ROHS | exempt |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 80 °C |
| Dreiemoment | 4 Nm |
| SPD iht. IEC 61643-1 | klasse I+II |
| Kravklasse i.h.t. EN 61643-11 | Type 1+2 |
| Maksimal avledningsstrøm (8/20 μs) | 50 kA |
| Reaksjonstid | <25 ns |
| Maks. forankoblet sikring | 160 A |
| Temperaturområde for bruk min. | -40 °C |
| Temperaturområde for bruk maks. | 80 °C |
| Dimensjon | 60V DC |
| Luftfuktighet maks. | 95 % |
| Luftfuktighet min. | 5 % |
Tilkoblingsmuligheter
| Ledertverrsnitt fleksibel (fintrådet) min. | 1,5 mm² |
|---|---|
| Ledertverrsnitt fleksibel (fintrådet) maks. | 35 mm² |
| FM-kontakter | Veksler |
| Tilkoblingstverrsnitt FM-klemming min. | 0,5 mm² |
| Tilkoblingstverrsnitt FM-klemming maks. | 1,5 mm² |
| Tilkoblingstverrsnitt FM-klemming min. | 21 AWG |
| Tilkoblingstverrsnitt FM-klemming maks. | 16 AWG |
| Ledertverrsnitt fleksibel (fintrådet) min. | 16 AWG |
| Ledertverrsnitt fleksibel (fintrådet) maks. | 2 AWG |
| Ledertverrsnitt stiv (én-/flertrådet) min. | 1,5 mm² |
| Ledertverrsnitt stiv (én-/flertrådet) maks. | 35 mm² |
| Ledertverrsnitt stiv (én-/flertrådet) min. | 16 AWG |
| Ledertverrsnitt stiv (én-/flertrådet) maks. | 2 AWG |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 0,4563 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,4563 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
