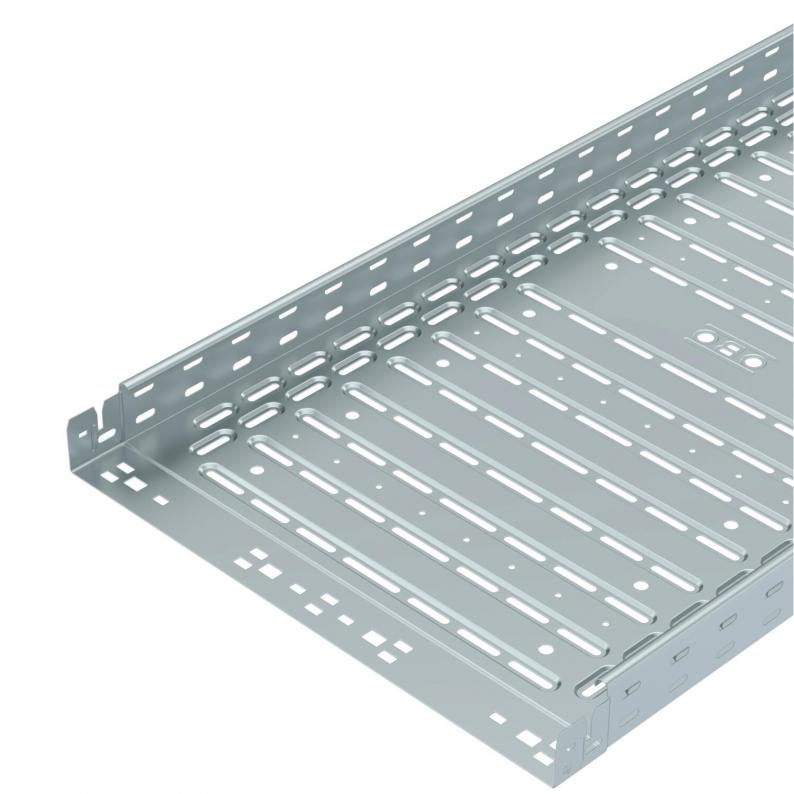

Cable tray RKS-Magic® 60, OBO EcoLine, FS
Type RKSM 650 FS ECO
Art.nr. 6047717
EAN 4012197486006
Art.nr. / Type
Lengde
Bredde
Høyde
Opprettholdelse av funksjon
Platetykkelse
kl. VKE: 3 m
3m
m
Beskrivelse
Cable tray made from CO2-reduced steel, with integrated quick-fastening system. Usable length 3,000 mm. With continuous side perforation of 7 x 20 mm for the installation of connection and mounting components. 11 mm perforation in the base for direct threaded rod susptension
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.
Tekniske data

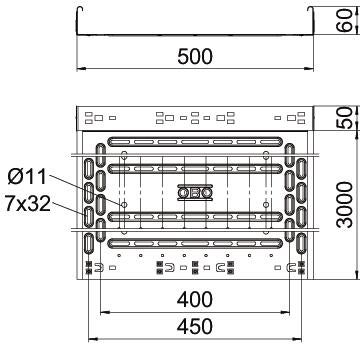

Mål
| Lengde | 3050 mm |
|---|---|
| Bredde | 500 mm |
| Høyde | 60 mm |
| Mål y | 450 mm |
| Mål B | 500 mm |
| Mål t | 300 mm |
| Mål x | 400 mm |
| Mål W | 500 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Utførelse skjøtestykke | Integrert skjøtestykke |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 298 cm² |
| Rustfritt stål, etset | nei |
| Platetykkelse | 0,9 mm |
| Monteringshull i bunnen | ja |
| NATO-hullmønster | nei |
| Nytte- tverrsnitt | 29800 mm² |
| Mål | 60x500 |
| I samsvar med ROHS | ja |
| Bunnperforering | 1 |
| Dimensjon | 60x500x3050 |
| Overflate | kontinuerlig galvanisert |
| Materiale | Stål, CO2-redusert |
| Farge | zink |
| Produktserie | EcoLine, RKSM-Serie |
Belastninger
| Støtteavstand 1,0m | 2,1 kN/m |
|---|---|
| Støtteavstand 1,5m | 1,35 kN/m |
| Støtteavstand 2,0m | 0,8 kN/m |
| Støtteavstand 2,5m | 0,6 kN/m |
| NEMA belastningsklasse | 8AA |
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 5,1273 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 5,1273 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2026-03-02T00:00:00.000+0100 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| Resirkuleringsmaterialdel | 72 % |
|---|
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Art.nr. 6067090
Straight connector 60, OBO EcoLine, FSType
RLVK 60 FS ECO
kl. VKE: 10 Stykk
10Stykk
Stykk
Nedlastinger
0 valgt
Datablad (1)
Erklæringer (4)
Produktbilder (2)
Utførelser
Type
Lengde
Bredde
Høyde
Opprettholdelse av funksjon
Platetykkelse
Overflate
Materiale
Farge
Art.nr.
RKSM 610 FS ECO
3050
100
60
ja
0,75
kontinuerlig galvanisert
Stål, CO2-redusert
zink
6047609
RKSM 620 FS ECO
3050
200
60
ja
0,75
kontinuerlig galvanisert
Stål, CO2-redusert
zink
6047636
RKSM 630 FS ECO
3050
300
60
ja
0,75
kontinuerlig galvanisert
Stål, CO2-redusert
zink
6047652
RKSM 640 FS ECO
3050
400
60
ja
0,75
kontinuerlig galvanisert
Stål, CO2-redusert
zink
6047687
RKSM 650 FS ECO
3050
500
60
nei
0,9
kontinuerlig galvanisert
Stål, CO2-redusert
zink
6047717
RKSM 660 FS ECO
3050
600
60
nei
0,9
kontinuerlig galvanisert
Stål, CO2-redusert
zink
6047733
Bredde
Opprettholdelse av funksjon
Platetykkelse
RKSM 610 FS ECO
Art.nr.
6047609
Lengde
3050
Bredde
100
Høyde
60
Opprettholdelse av funksjon
ja
Platetykkelse
0,75
Overflate
kontinuerlig galvanisert
Materiale
Stål, CO2-redusert
Farge
zink
RKSM 620 FS ECO
Art.nr.
6047636
Lengde
3050
Bredde
200
Høyde
60
Opprettholdelse av funksjon
ja
Platetykkelse
0,75
Overflate
kontinuerlig galvanisert
Materiale
Stål, CO2-redusert
Farge
zink
RKSM 630 FS ECO
Art.nr.
6047652
Lengde
3050
Bredde
300
Høyde
60
Opprettholdelse av funksjon
ja
Platetykkelse
0,75
Overflate
kontinuerlig galvanisert
Materiale
Stål, CO2-redusert
Farge
zink
RKSM 640 FS ECO
Art.nr.
6047687
Lengde
3050
Bredde
400
Høyde
60
Opprettholdelse av funksjon
ja
Platetykkelse
0,75
Overflate
kontinuerlig galvanisert
Materiale
Stål, CO2-redusert
Farge
zink
RKSM 650 FS ECO
Art.nr.
6047717
Lengde
3050
Bredde
500
Høyde
60
Opprettholdelse av funksjon
nei
Platetykkelse
0,9
Overflate
kontinuerlig galvanisert
Materiale
Stål, CO2-redusert
Farge
zink
RKSM 660 FS ECO
Art.nr.
6047733
Lengde
3050
Bredde
600
Høyde
60
Opprettholdelse av funksjon
nei
Platetykkelse
0,9
Overflate
kontinuerlig galvanisert
Materiale
Stål, CO2-redusert
Farge
zink
