C-gitterrenne CGR 50 A2
Type CGR 50 200 A2
Art.nr. 6016251
EAN 4012196012794
Art.nr. / Type
6016251 / CGR 50 200 A2
Lengde
3000 mm
Bredde
200 mm
Høyde
50 mm
Opprettholdelse av funksjon
nei
Nytte- tverrsnitt
74 cm²
Tråd-diameter
4,5 mm
kl. VKE: 3 m
3m
m
Beskrivelse

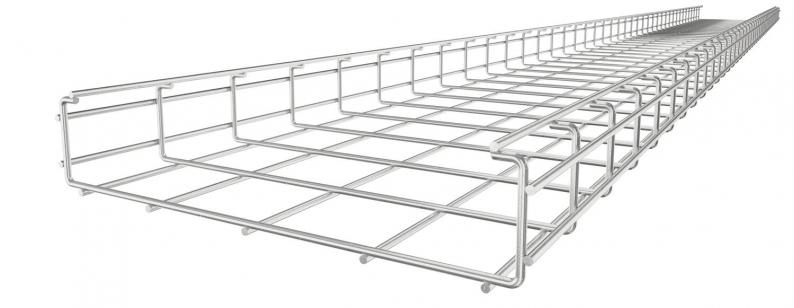

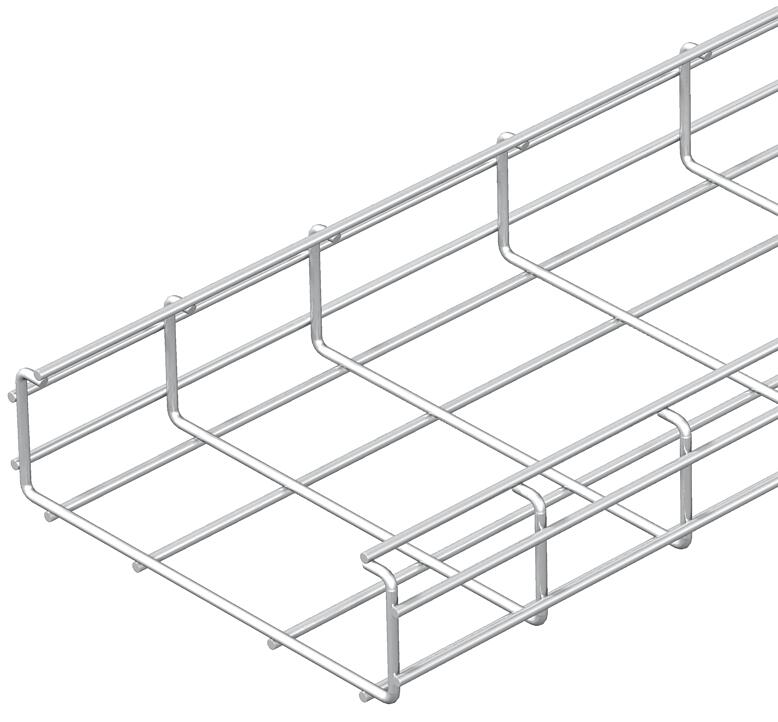

Gitterrenne i C-form av punktsveiset ståltråd med profilhøyde 50 mm.
Magnetisk skjermdemping 15 dB
Magnetisk skjermdemping 15 dB
Tekniske data

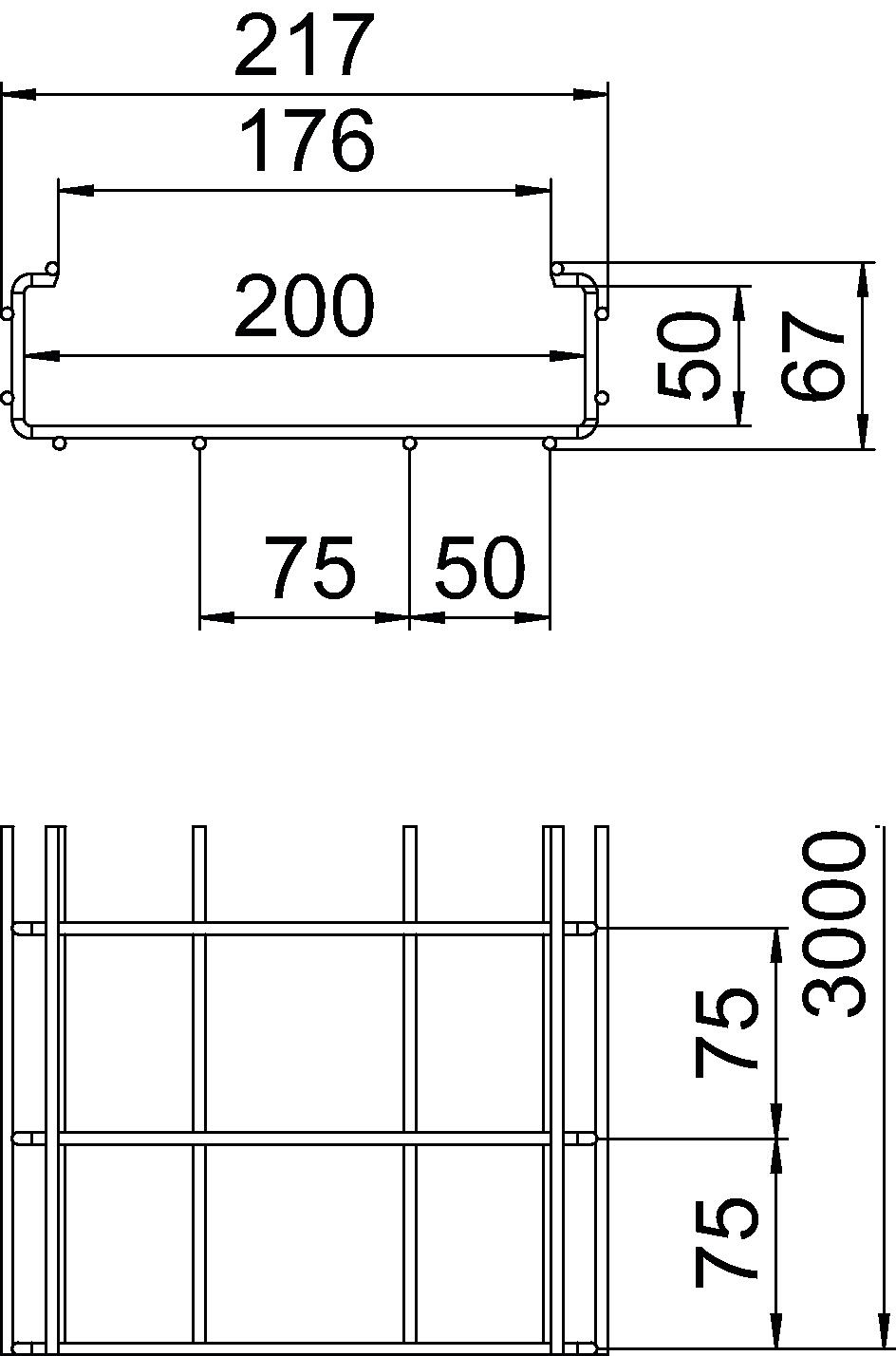

Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 200 mm |
| Høyde | 50 mm |
| Mål A | 176 mm |
| Mål B | 217 mm |
| Mål H | 67 mm |
| Mål l1 | 75 mm |
| Mål L2 (mm) | 50 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Utførelse skjøtestykke | Uten skjøtestykke |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 74 cm² |
| Rustfritt stål, etset | ja |
| Nytte- tverrsnitt | 7400 mm² |
| Integrert skillevegg | uten |
| Profilform | C-form |
| I samsvar med ROHS | ja |
| Tråd-diameter | 4,5 mm |
| Dimensjon | 50x200x3000 |
| Overflate | Blank, etterbehandlet |
| Materiale | spesialstål, rustfritt 1.4301 |
| Farge | spesialstål |
| Belastningstesttype iht. IEC 61537 | Type II |
| Type skjøtestykke til kabelbæresystem | med skruer |
| Produktserie | CGR-serie |
Belastninger
| Støtteavstand 1,0m | 1,1 kN/m |
|---|---|
| Støtteavstand 1,5m | 0,7 kN/m |
| Støtteavstand 2,0m | 0,4 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 8,8319 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 8,8319 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
