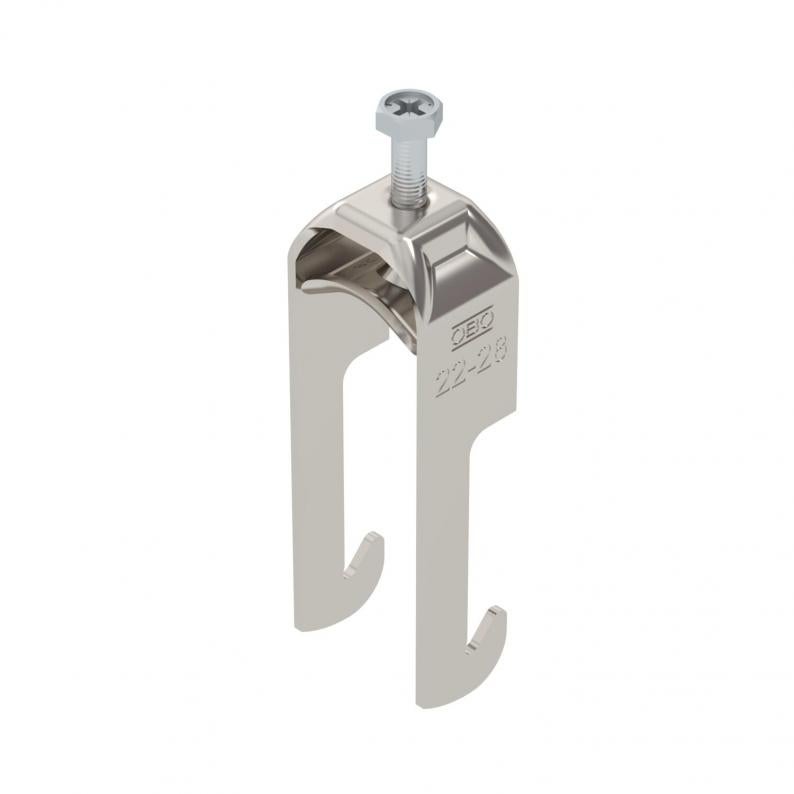

Bøyleklemme 2056 W-fot, enkel, med trykkbrakett av metall, A2
Type BS-W1-M-28 A2
Art.nr. 1188020
EAN 4012196855759
Art.nr. / Type
Maks. Strammemoment
Spennområde D min.
Spennområde D maks.
kl. VKE: 25 Stykk
25Stykk
Stykk
Beskrivelse
Bøyleklemme med W-fot, med trykkbrakett av metall med rundede kanter for kabelvern. For vertikal og horisontal montering av 1 enkeltkabel til vinkeljern opptil med 40 mm benlengde. Med 1-gjenget skrue på trykkbrakett, universal sekskantskruehode SW10, med spor og tverrspor. Egnet for montering innendørs og utendørs. Bruk av en motbrakett anbefales.
Tekniske data
Mål
| Lengde | 22,5 mm |
|---|---|
| Bredde | 33 mm |
| Høyde | 97 mm |
| Mål L | 34 mm |
| Mål A | 22,5 mm |
| Mål B | 33 mm |
| Mål H | 97 mm |
| Mål t | 2 mm |
| Mål C | 28 mm |
| Mål G (mm) | M6 |
Tekniske data
| Platetykkelse | 2 mm |
|---|---|
| for rørdiameter min. | 22 mm |
| for rørdiameter maks. | 28 mm |
| Slissevidde | 10 mm |
| Halogenfri | ja |
| Gjenger | M6 |
| Med metallbrakett | ja |
| Lengde utvendig mål | 28 mm |
| Antall kabler/rør | 1 |
| Supplement overflate | ubehandlet |
| Supplement materiale | rustfritt stål |
| Maks. Strammemoment | 3 Nm |
| Monteringstype | Vinkelprofil |
| I samsvar med ROHS | ja |
| Spennområde D min. | 22 mm |
| Spennområde D maks. | 28 mm |
| Dimensjon | 22-28mm |
| Overflate | Blank, etterbehandlet |
| Materiale | spesialstål, rustfritt 1.4301 |
| Med mottrau | nei |
| Materiale i trau | rustfritt stål |
| Materialkvalitet hos trau | Spesialstål 304 (1.4301) |
| Produktserie | 2056 / 2058 |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|---|
| Emballasje uten plast | ja |
| CO2-fotavtrykk (GWP) fra vugge til port | 0,6404 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,6404 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (2)
Erklæringer (3)
Veiledninger og hjelp (1)
Produktbilder (2)
Utførelser
Type
Maks. Strammemoment
Spennområde D min.
Spennområde D maks.
Art.nr.
BS-W1-M-28 A2
3
22
28
1188020
BS-W1-M-34 A2
3
28
34
1188026
BS-W1-M-40 A2
3
34
40
1188032
Spennområde D min.
Spennområde D maks.
BS-W1-M-28 A2
Art.nr.
1188020
Maks. Strammemoment
3
Spennområde D min.
22
Spennområde D maks.
28
BS-W1-M-34 A2
Art.nr.
1188026
Maks. Strammemoment
3
Spennområde D min.
28
Spennområde D maks.
34
BS-W1-M-40 A2
Art.nr.
1188032
Maks. Strammemoment
3
Spennområde D min.
34
Spennområde D maks.
40
